Český návod k obsluze Dokovací stanice i-tec Metal DVI HDMI Display port, USB 3.0 Pro zvětšení klikněte na obrázek
Obsah českého návodu Dokovací stanice i-tec Metal DVI HDMI
- Zařazení produktu: Dokovací stanice i-tec
- Značka: i-tec
- Popis a obsah balení
- Technické informace a základní nastavení
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis i-tec Dokovací stanice
 |
Návod k obsluze Dokovací stanice i-tec Metal DVI HDMI obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku i-tec a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální i-tec návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku i-tec výrazně zkracujete jeho životnost!
|
Popis produktuMETAL Series je nejnovější řada produktů i-tec ve stylovém elegantním kovovém designu a exkluzivním balení.
i-tec USB 3.0 Metal Docking Station je vybavena třemi grafickými výstupy, díky kterým můžete využívat prakticky jakýkoli displej. HDMI rozhraní Vám umožní přenášet obraz spolu se zvukem, zatímco Display port a DVI-I rozhraní využijete zejména pro připojení k profesionálním monitorům s podporou nejvyšších rozlišení. Využitelné jsou ale vždy pouze dva z těchto portů, DVI-I a buď HDMI nebo Display port. V případě současného zapojení monitorů do HDMI a Display portu dokovací stanice automaticky upřednostní Display port a HDMI port bude odpojen.
Grafický čip podporuje Full HD+ rozlišení (2048 x 1152 pixelů pro HDMI a DVI-I, 2560 x 1600 pixelů pro Display port) a díky vlastnímu výkonnému grafickému řadiči nezatěžuje dokovací stanice Váš notebook, tablet nebo PC. Vychutnejte si lepší zážitek na velké obrazovce při sledování filmů, streamování médií, prohlížení prezentací a webových stránek, apod.
Dokovací stanice dále nabízí audio vstup / výstup, gigabitovou síťovou kartu a tři USB 3.0 porty. USB 3.0 port na zadním panelu dokovací stanice podporuje nabíjení dle BC 1.2 specifikace (např. pro iPad a Samsung tablety).

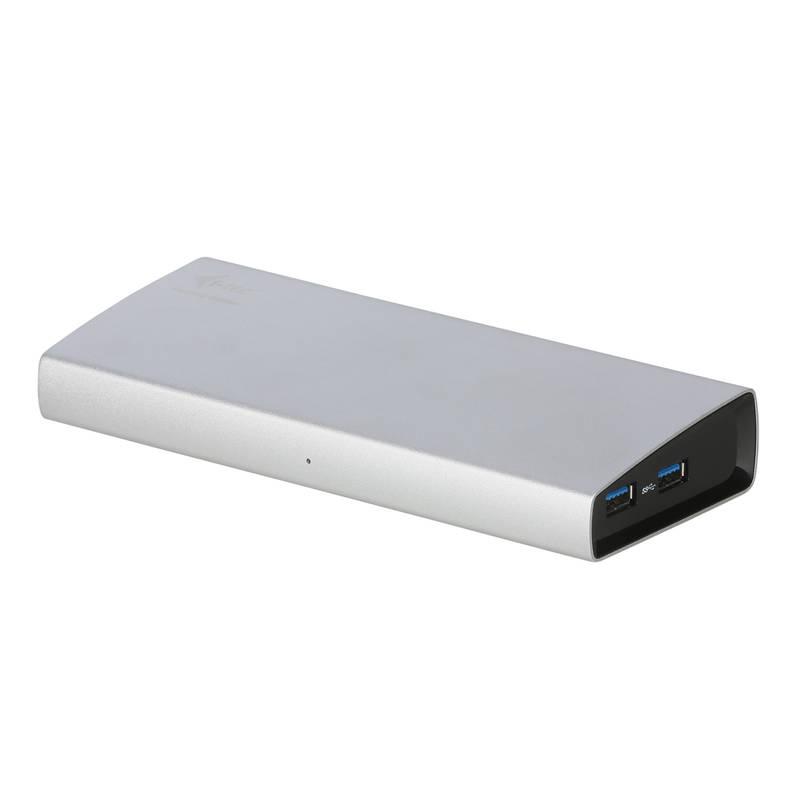

Dokovací stanice se vyznačuje kompaktním a elegantním kovovým designem, který byl vyvinut v souladu s linií ultrabooků. Lze ji využívat také jako podložku pod notebook nebo tablet, čímž docílíte lepší cirkulace vzduchu pod těmito zařízeními. V tomto případě můžete na horní stranu dokovací stanice nalepit 2 ks ochranných protiskluzových proužků, které jsou obsahem balení.
Svým uživatelům nabízí větší flexibilitu, jelikož není závislá na platformě notebooku. Je zpětně kompatibilní s USB 2.0 zařízeními, lze ji používat se všemi tablety s Windows 8 a s nainstalovanými ovladači verze 7.2 M0 nebo vyšší.
Tato univerzální dokovací stanice výrazně zvýší komfort při používání Vašeho notebooku, tabletu nebo PC. Umožní Vám snadno a rychle připojit pomocí jediného USB 3.0 kabelu (One-Touch-System) veškeré Vaše oblíbené zařízení jako např. klávesnici, myš, externí disk, tiskárnu, audio systém, internetový modem, přídavný monitor, apod. Vyhnete se tak neustálému připojování a odpojování těchto zařízení pokaždé, když si berete Váš notebook nebo tablet s sebou. Výhodou je také větší pořádek na pracovním stole, odkud zmizí nepřehledná změť kabelů.

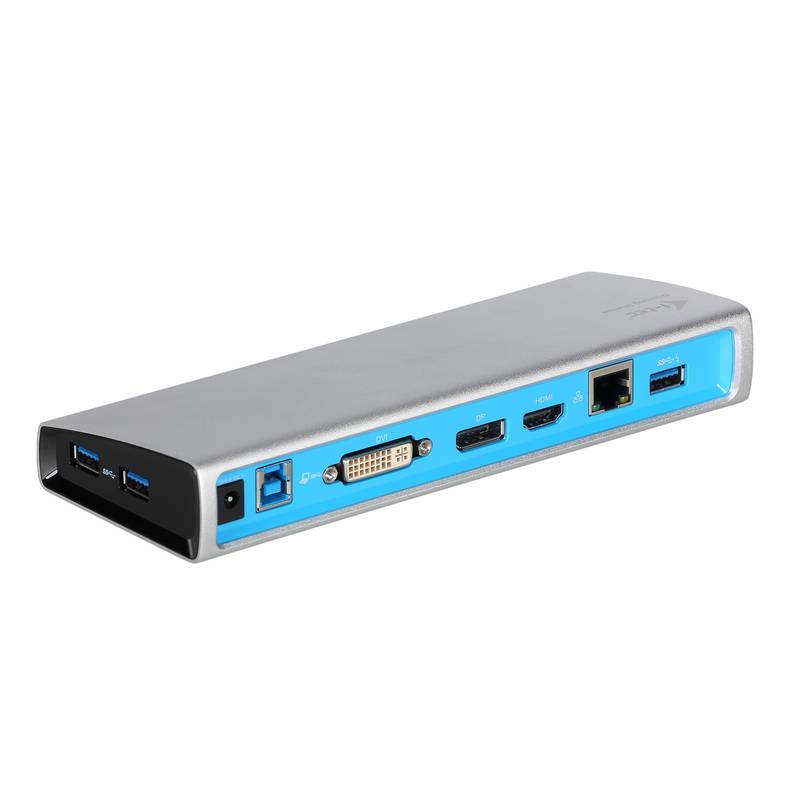

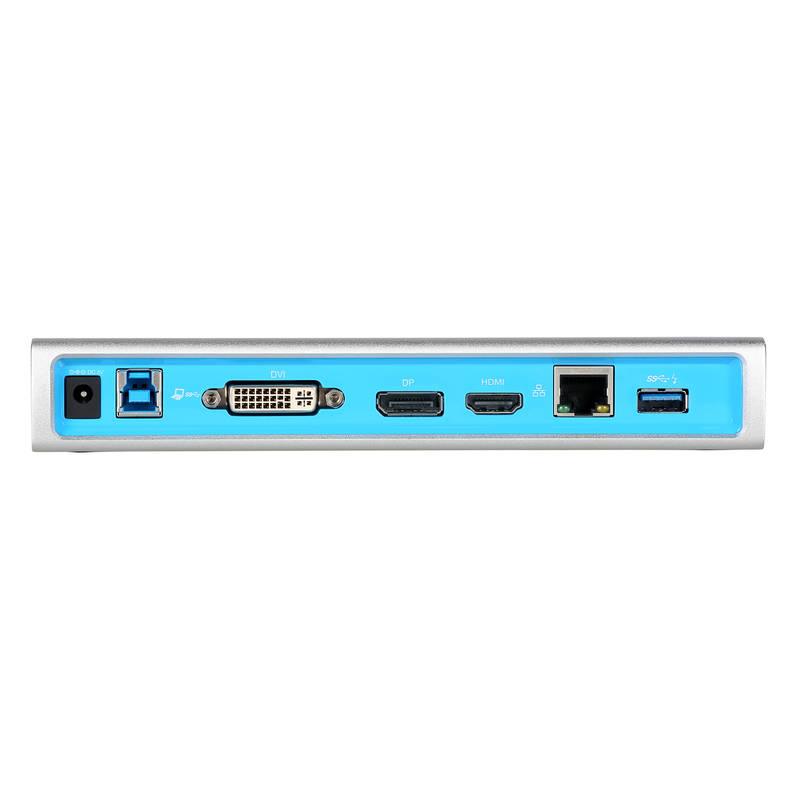

Technické specifikace:
1x DVI-I port (rozlišení Full HD+ 2048x1152)
1x HDMI port (rozlišení Full HD+ 2048x1152)
1x Display port (rozlišení 2560x1600)
1x USB 3.0 port typ A se specifikací BC 1.2 – pro připojení USB zařízení k dokovací stanici a pro rozšířené nabíjení připojených zařízení (např. iPad a Samsung tablety)
2x USB 3.0 port typ A – pro připojení USB zařízení k dokovací stanici
1x USB 3.0 port typ B – připojení dokovací stanice k USB portu notebooku / tabletu / PC
1x Ethernet 10 / 100 / 1000 Mb/s GLAN RJ-45 port

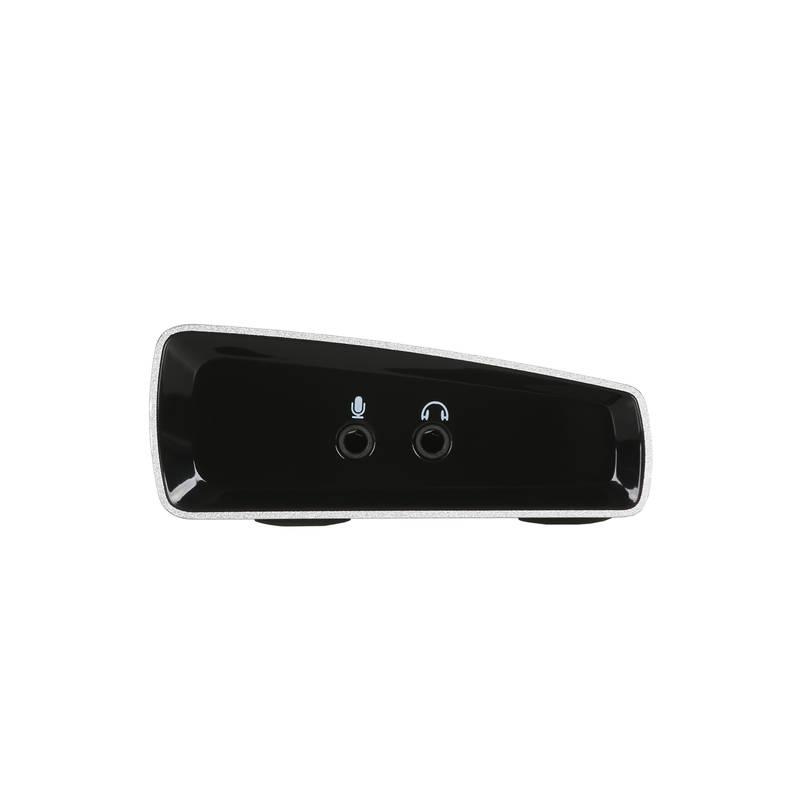

1x 3,5 mm audio výstup pro sluchátka / reproduktory – 2 kanálový výstup 8-48 kHz na 16 bit
1x 3,5 mm vstup pro mikrofon – 2 kanálový vstup 8-48 kHz na 16 bit
Možná rozlišení při zapojení pouze jednoho monitoru: 640x480, 800x600, 1024x768, 1280x960, 1280x1024, 1360x768, 1366x768, 1368x768, 1400x1050, 1440x900, 1600x1200, 1680x1050, 1920x1080, 1920x1200, 2048x1152, 2560x1600
Napájecí adaptér: vstup AC 100-240 V / 50-60 Hz / 0.8 A; výstup DC 5 V / 4 A
Rozhraní USB 3.0, zpětně kompatibilní s USB 2.0
OS Windows XP SP3 / Vista / 7 / 8 / 8.1 32/64 bit, Mac OS X
Rozměry produktu 195 x 77 x 28 mm
Hmotnost produktu 313 g
Rozměry balení 240 x 163 x 78 mm
Hmotnost balení 840 g
SYSTÉMOVÉ POŽADAVKY
Hardwarové požadavky:
notebook / tablet s OS Win 8 / PC s volným portem USB 3.0 / 2.0. Pokud máte USB 2.0, bude rychlost přenosů dat omezena. Procesor CPU 2.0 GHz Dual Core a vyšší Intel Pentium/Celeron nebo AMD, paměť 2GB RAM.
Operační systém:
Windows XP SP3 / Vista / 7 / 8 / 8.1 32/64 bit, Mac OS X.
Pro přehrávání DVD na přídavném monitoru je třeba mít minimálně procesor Intel Pentium 2.0 a vyšší, 1 GB RAM a nastaveno rozlišení obrazovky 800x600 a 16 barev.
OBSAH BALENÍ
i-tec USB 3.0 dokovací stanice
Napájecí adaptér
USB 3.0 kabel (jeden konec konektoru typ A, druhý konec typ B; 100 cm) – pro připojení k notebooku / PC
CD s ovladači a manuálem
Quick Start
Dokovací stanice Vám umožní snadno a rychle připojit k notebooku / tabletu / PC Vaše oblíbená zařízení
jediným USB kabelem.
|
Návod k obsluze Dokovací stanice i-tec Metal DVI HDMI Display port, USB 3.0Stažení PDF návodu k obsluze pro Dokovací stanice i-tec Metal DVI HDMI Display port, USB 3.0 není v současné době možné. Soubor není připraven.
Technické parametry Dokovací stanice i-tec Metal DVI HDMI| Záruka | 24 měsíců | | Partnumber | U3METALDOCK | | Další parametry | HDMI
High-Definition Multi-media Interface – Jedná se o rozhraní pro přenos nekomprimovaného obrazového a zvukového signálu. Výhodou tohoto rozhraní je možnost přenášet HD video v plné kvalitě včetně 8-kanálového zvuku skrze jeden kabel - HDMI | 1 | VGA výstup
VGA výstup je výstup sloužící k propojení např. externího monitoru s grafickou kartou v notebooku.
Obraz se tedy bude zobrazovat na obou displejích - VGA výstup | Ne | Počet USB 3.0
Množstí USB zásuvek/konektorů standardu USB 3.0, tj. s přenosovou rychlostí do 5 Gb/s - vysokorychlostní přenos - Počet USB 3.0 | 3 | DisplayPort
Digitální výstup, který použijete např. pro propojení s notebookem, projektorem , televizí apod.
">DisplayPort | Ano | DVI výstup
Digitální výstup, který použijete např. pro propojení s notebookem, projektorem , televizí apod.
">DVI výstup | Ano | | Počet portů Ethernetu (RJ-45) | 1 | Audio vstup
Slouží k propojení audio signálu mezi multimediálními zařízeními
">Audio vstup | Ano | Audio výstup
Slouží k propojení audio signálu mezi multimediálními zařízeními">Audio výstup | Ano | | Rozměry výrobku | | Rozměry balení | | Šířka balení | 16.5 cm | | Výška balení | 8.0 cm | | Hloubka balení | 24.8 cm | | Hmotnost balení | 0.8 kg |
