Český návod k obsluze Dokovací stanice i-tec USB-C USB-A 3.0 3x 4K Power Adapter 135W Pro zvětšení klikněte na obrázek
Obsah českého návodu Dokovací stanice i-tec USB-C USB-A 3.0
- Zařazení produktu: Dokovací stanice i-tec
- Značka: i-tec
- Popis a obsah balení
- Technické informace a základní nastavení
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis i-tec Dokovací stanice
 |
Návod k obsluze Dokovací stanice i-tec USB-C USB-A 3.0 obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku i-tec a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální i-tec návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku i-tec výrazně zkracujete jeho životnost!
|

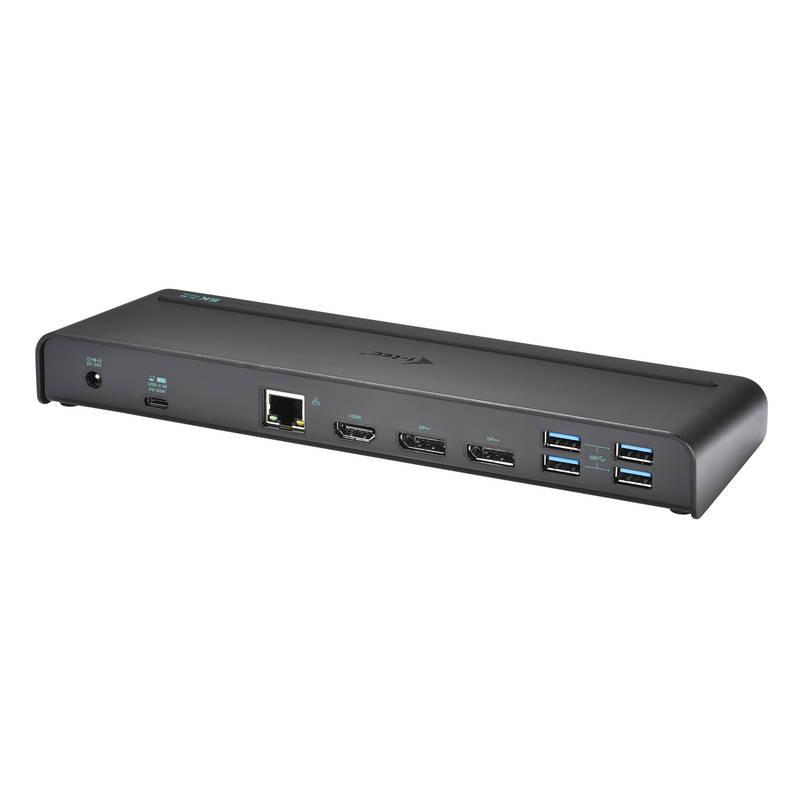

Popis produktuDokovací stanice i-tec USB-C/USB-A 3.0 3× 4K + Power Adapter 135WTato univerzální dokovací stanice vám umožní dosáhnout grafického rozlišení až 5K/60 Hz. Pomůže vám i uspořádat si pracovní prostor, neboť vás nebude nutit neustále připojovat a odpojovat všechna zařízení pokaždé, když si berete notebook/tablet s sebou. Navíc podporuje i technologii Power Delivery s výkonem až 85 W, což znamená, že dokáže i napájet notebooky/tablety s USB-C (Thunderbolt 3) nabíjením.

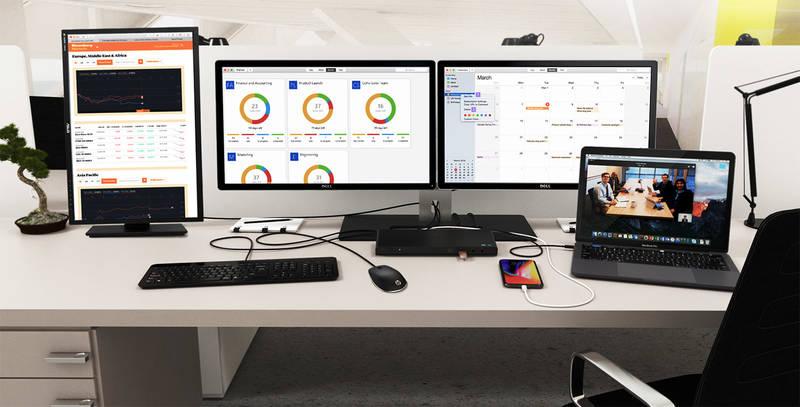

Až tři monitory a maximum 5KZe stolu tak zmizí nevzhledná změť kabelů, přičemž propojení stanice a počítače je řešeno jediným kabelem, a to USB-C na C, nebo USB-C na A (dle toho, jaký port má váš PC, oba jsou součástí balení). U Windows 10 je navíc i instalace ovladačů automatická, takže ani při prvním zapojení není potřeba cokoli řešit.

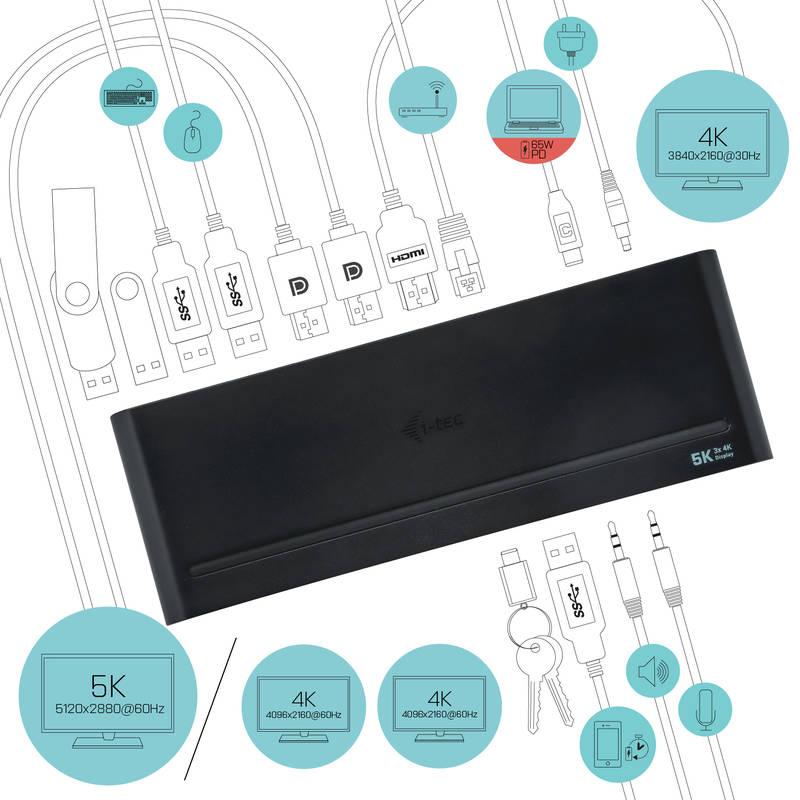

Dokovací stanice disponuje hned třemi grafickými výstupy pro různé kombinace displejů. Nabízí se 2× 4K 4096×2160@60Hz (2× DisplayPort) a 1× 4K 3840×2160@30Hz (HDMI), případně 1× 5K 5120×2880@60Hz (2× DisplayPort) a 1× 4K 3840×2160@30Hz (HDMI).
Velkou výhodou pak je skutečnost, že zásluhou obrovského výkonu integrovaného grafického čipu nemusí váš notebook 5K rozlišení sám o sobě podporovat a přesto se vám otevřou možnosti jako u profesionálních stanic za násobky ceny.
A další portová nabídkaNa vstupní straně je stanice vybavena výkonným čipem Texas Instruments, jenž umožňuje zpracovat i velké objemy dat zasílané z hostovaného zařízení pro špičkovou stabilitu obrazu, přenosu dat i internetového připojení. Kromě toho dále nabízí i audio vstup/výstup, gigabitovou síťovou kartu pro připojení k internetu kabelem, pět USB 3.0 portů, USB-C a vypínač On/Off.
Excelentní výkon, univerzální možnosti připojení a ochrana vaší investice díky podpoře současných i budoucích technologií. Jedna z nejvýkonnějších dokovacích stanic na trhu, která dokáže i průměrně výkonný notebook proměnit na špičkovou pracovní stanici s podporu 4K či dokonce až 5K rozlišení. Vysoce flexibilní možnosti připojení můžete využít pro vaše současné technologie, a zároveň si otevřít i cestu do budoucna: tato dokovací stanice totiž se totiž umí připojit k portům USB 3.0, a rovněž tak i k USB-C a Thunderbolt 3.
Zvyšte svou efektivitu jednoduchým připojením dokovací stanice k vašemu notebooku za pomocí jediného kabelu. Získáte přístup k napájení (platí při zapojení prostřednictvím USB-C, nebo Thunderbolt 3; při připojení prostřednictvím USB 3.0 není technologicky možné notebook dokovací stanicí nabíjet), až třem monitorům v rozlišení 4K, případně jedním monitorem s rozlišením 4K a jedním 5K monitorem. Pět USB 3.0 portů a jeden USB-C port vám umožní připojit veškeré vaše oblíbené příslušenství. Díky této dokovací stanici se vyhnete neustálému připojování a odpojování všech zařízení pokaždé, když si berete váš notebook nebo tablet s sebou. Výhodou je také větší pořádek na pracovním stole, odkud zmizí nepřehledná změť kabelů. Obě možnosti propojení (kabel USB-C na C, adaptér USB-C na A) jsou samozřejmě součástí balení. Instalace ovladačů je automatická ze systému Win 10, pro ostatní operační systémy je zapotřebí jednoduchá instalace (v prostředí s více notebooky, vybavených operačním systémem Windows 7, 8, či 8.1 je možné jednorázová korporátní instalace).
Ať již pracujete v náročných 2D/3D grafických aplikacích, pracujete s prezentacemi, pracujete profesionálně v prostředí webových stránek, či třeba chcete sledovat video či filmy v nejvyšším možném rozlišení; ve všech případech vám tato stanice umožní čistou a bezproblémovou práci nebo zábavu v rozlišení až 2x 4K 4096×2160@60Hz (2x DisplayPort) a 1x 4K 3840×2160@30Hz (HDMI), případně 1x 5K 5120×2880@60Hz (2x DisplayPort) a 1x 4K 3840×2160@30Hz (HDMI). Obrovskou výhodou této pokročilé dokovací stanice je, že díky vysokému výkonu integrovanému grafickému čipu nemusí váš notebook technologii 5K podporovat (případně integrovaná grafická karta není určena pro vysoká rozlišení), a přesto vaše práce bude srovnatelná s mnohem dražšími pracovními stanicemi s těmi pokročilými grafickými kartami. Upozornění: HDMI port funguje pouze v případě připojení prostřednictvím USB-C (konektivita dokovací stanice přes USB 3.0 zajistí chod dvou DisplayPortů, HDMI port není možné technologicky využít).

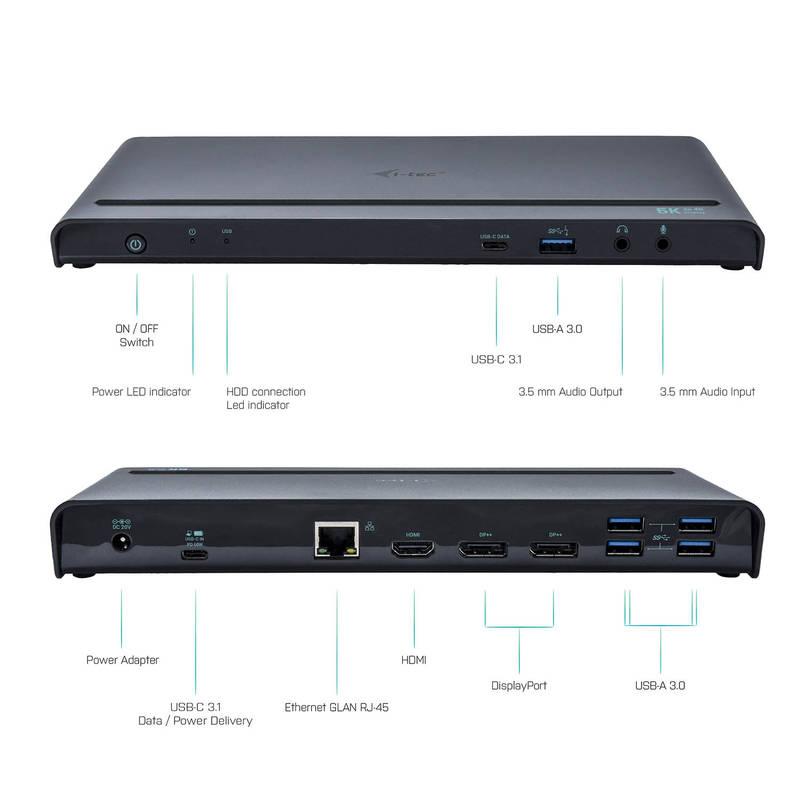

Dokovací stanice dále nabízí audio vstup / výstup, gigabitovou síťovou kartu, pět USB 3.0 portů (z toho jeden s podporou rychlého nabíjení BC 1.2), jeden USB-C datový port a vypínač ON/OFF.
Prosím, ověřte si pečlivě kompatibilitu vašeho zařízení, zda je v souladu s požadavky na provoz uvedeného i-tec produktu, zejména video výstup (profil Display Port Alt mode), případně možnost nabíjení (Power Delivery). V případě nekompatibility nemusí váš nový produkt i-tec fungovat správně. Detaily o specifikacích vašeho zařízení, resp. USB portu, naleznete v manuálu k vašemu notebooku/tabletu/chytrému telefonu.
Technické specifikace:
- 1x USB-C port pro připojení k notebooku s USB-C nebo USB-A rozhraním (propojovací kabel USB-C a adaptér USB-C na USB 3.0) jsou součástí balení
- Grafické rozhraní: 2x Display Port a 1x HDMI (HDMI port je k dispozici v případě připojení přes USB-C s DisplayPort Alt Mode). Při připojení k USB-C (s Power Delivery Alt Mode) nebo Thunderbolt 3 (s Power Delivery Alt Mode) portu vašeho notebooku podporuje dokovací stanice také funkci Power Delivery v profilu 4 (standardně 60W, max. 85W udržovací) pro nabíjení vašeho notebooku.
- Rozlišení:
- – 1 monitor připojený přes 2 DP kabely: 1x DP + 1x DP podporuje až 5K 5120×2880@60Hz (grafická karta ve vašem počítači nemusí podporovat 5K rozlišení), a zároveň 1 monitor připojený přes HDMI s podporou až 1x 4K 3840×2160@30Hz (HDMI port je k dispozici v případě připojení přes USB-C)
- – 2 monitory připojené prostřednictvím DisplayPortů podporují až 4K 4096×2160@60Hz a 1 monitor připojený přes HDMI s podporou až 4K 3840×2160@30Hz (HDMI port je k dispozici v případě připojení přes USB-C)
- 5x USB-A 3.0 port pro připojení vašich stávajících USB 3.1/3.0/2.0 zařízení a vysokorychlostní přenos dat (5 Gbps), podpora funkce USB Hot Swapping, z toho 1x USB 3.0 s podporou rychlého nabíjení (BC 1.2)
- 1x USB-C 3.0 port pro připojení vašeho stávajících USB-C zařízení a vysokorychlostní přenos dat (5 Gbps), podpora funkce USB Hot Swapping
- 1x Ethernet GLAN RJ-45 port pro vysokorychlostní přístup k síti a internetu přes Gigabit Ethernet, podporuje rychlosti 10 / 100 / 1000 Mbps
- Chipset: DisplayLink DL6950, VIA VL813, Texas Instruments TPS65983
- Oddělený mikrofonový vstup a sluchátkový výstup, 1x 3.5 mm Audio out 5.1, 1x 3.5 mm Mic in
- Přepínač ON/OFF pro zapnutí a vypnutí dokovací stanice
- LED indikace
- 1x vstup pro napájení – externí napájecí adaptér (výstup: 20V/6.75A)
- OS: Windows 7/8/8.1/10, Mac OS X, Linux Ubuntu (14.04, 16.04, 17.04, 17.10, 18.04), Android 5 a vyšší, Chrome OS R51 a vyšší. Windows 10 – automatická instalace ovladačů z OS. Ostatní operační systémy – manuální instalace ovladačů (s možností rychlé korporátní instalace v prostředí Windows 7/8/8.1). Firmware se aktualizuje automaticky.
- Rozměry produktu: 245 x 95 x 30 mm
- Hmotnost produktu: 330 g
Systémové požadavky:
- Hardwarové požadavky: Notebook nebo tablet s volným USB-A nebo USB-C portem
- Operační systém: Windows 7/8/8.1/10, Mac OS X, Linux Ubuntu (14.04, 16.04, 17.04, 17.10, 18.04), Android 5 a vyšší, Chrome OS R51 a vyšší. Windows 10 – automatická instalace ovladačů z OS. Ostatní operační systémy – manuální instalace ovladačů. Firmware se aktualizuje automaticky.
- Požadavky pro HDMI výstup a funkci Power Delivery: notebook, tablet, PC nebo smartphone s OS Windows, Mac nebo Google s volným USB-C portem s podporou “DisplayPort Alternate Mode” a „Power Delivery“ nebo Thunderbolt 3 portem.
Doporučené použití dokovací stanice na následujících platformách:
- Intel Core i3: kancelářské použití (aplikace typu Word, PowerPoint, Excel), a pracovní plocha či video na 1 monitoru s rozlišením do 2k. Zároveň je při práci možné používat i jeden z USB portů na přenos a zálohu dat např. na externí HDD disk. (Připojení dvou monitorů do rozlišení FullHD i 4k rozlišení a video je na jednom monitoru možné, ale může způsobit delší odezvy systému a výrazně snížený počet snímků za vteřinu).
- Intel Core i5: rozšířené kancelářské použití a zábavu (aplikace typu Word, PowerPoint, Excel a 2D aplikací typu Photoshop), pracovní plocha a aplikace na 2 monitorech s rozlišením do 4K. Doporučené přehrávání videa: 1x 2K a 1x 4K. Pro přenos a zálohu dat je možné použít dva USB porty. (Přehrávání videa 2x 4K může způsobit výrazné snížení počtu snímků za vteřinu a/nebo zpomalení odezvy operačního systému a běžících aplikací).
- Intel Core i7: univerzální použití (včetně náročných 3D aplikací typu CAD), video na obou monitoru s rozlišením 4K, maximální rychlost přenosu dat na všech USB portech.
|
Návod k obsluze Dokovací stanice i-tec USB-C USB-A 3.0 3x 4K Power Adapter 135WStažení PDF návodu k obsluze pro Dokovací stanice i-tec USB-C USB-A 3.0 3x 4K Power Adapter 135W není v současné době možné. Soubor není připraven.
Technické parametry Dokovací stanice i-tec USB-C USB-A 3.0| Záruka | 24 měsíců | | Partnumber | CATRIPLE4KDOCKPD | | Další parametry | HDMI
High-Definition Multi-media Interface – Jedná se o rozhraní pro přenos nekomprimovaného obrazového a zvukového signálu. Výhodou tohoto rozhraní je možnost přenášet HD video v plné kvalitě včetně 8-kanálového zvuku skrze jeden kabel - HDMI | 1 | VGA výstup
VGA výstup je výstup sloužící k propojení např. externího monitoru s grafickou kartou v notebooku.
Obraz se tedy bude zobrazovat na obou displejích - VGA výstup | Ne | Počet USB 3.0
Množstí USB zásuvek/konektorů standardu USB 3.0, tj. s přenosovou rychlostí do 5 Gb/s - vysokorychlostní přenos - Počet USB 3.0 | 5 | DisplayPort
Digitální výstup, který použijete např. pro propojení s notebookem, projektorem , televizí apod.
">DisplayPort | Ano | DVI výstup
Digitální výstup, který použijete např. pro propojení s notebookem, projektorem , televizí apod.
">DVI výstup | Ne | | Počet portů Ethernetu (RJ-45) | 1 | Audio vstup
Slouží k propojení audio signálu mezi multimediálními zařízeními
">Audio vstup | Ano | Audio výstup
Slouží k propojení audio signálu mezi multimediálními zařízeními">Audio výstup | Ano | Kompatibilita GSM
Typ konkrétního mobilního telefonu / tabletu pro který je příslušenství určeno - Kompatibilita GSM | - | | Rozměry výrobku | | Rozměry balení | | Šířka balení | 14.9 cm | | Výška balení | 29.6 cm | | Hloubka balení | 9.0 cm | | Hmotnost balení | 1.4 kg |
