Český návod k obsluze Monitor Dell U2422H Pro zvětšení klikněte na obrázek
Obsah českého návodu Monitor Dell U2422H
- Zařazení produktu: Monitory standardní Dell
- Značka: Dell
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Dell Monitory standardní
 |
Návod k obsluze Monitor Dell U2422H obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Dell a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Dell návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Dell výrazně zkracujete jeho životnost!
|

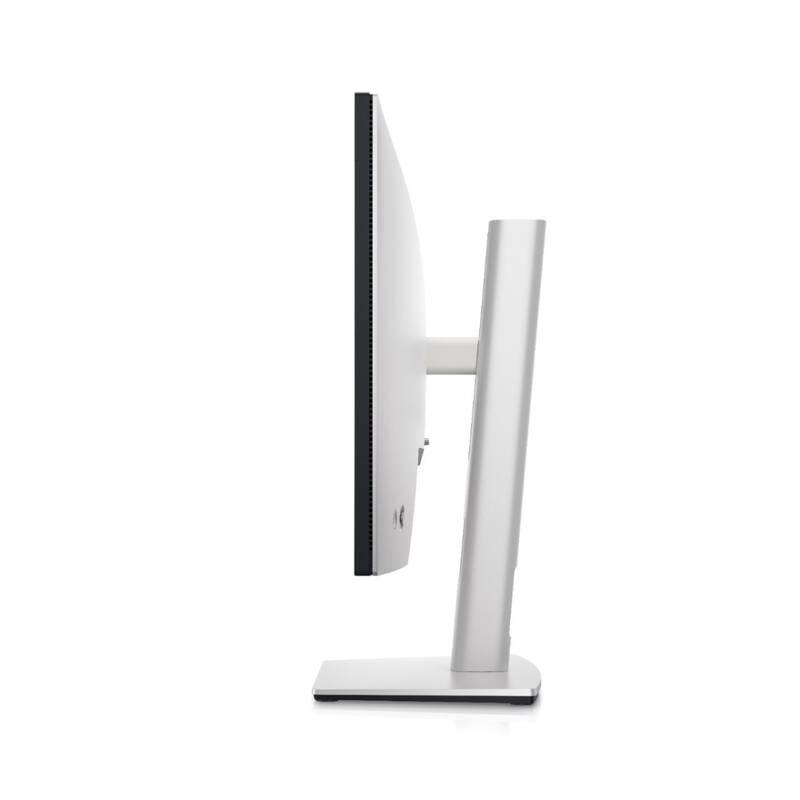

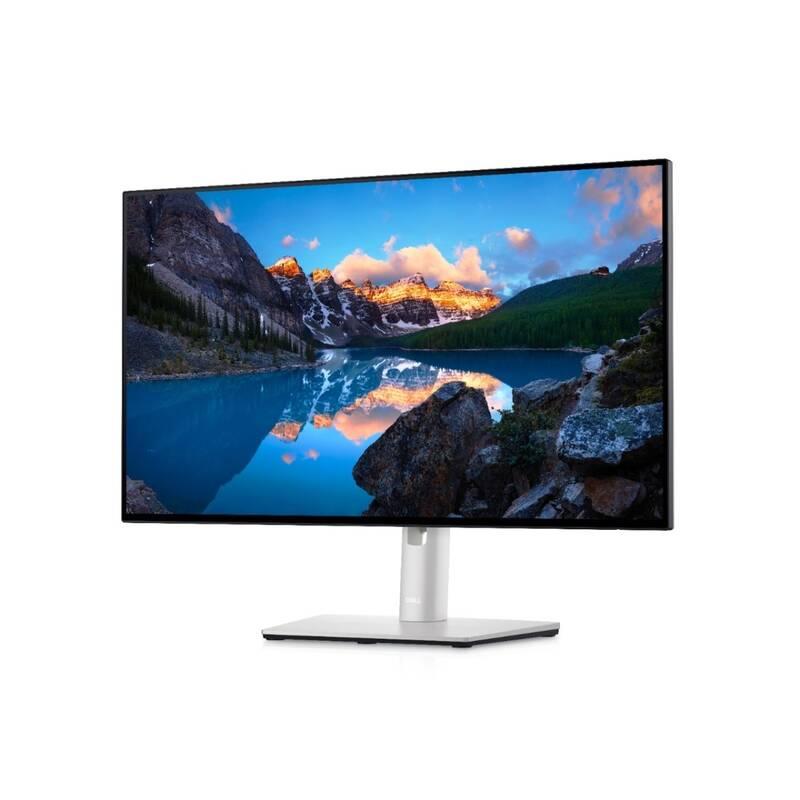

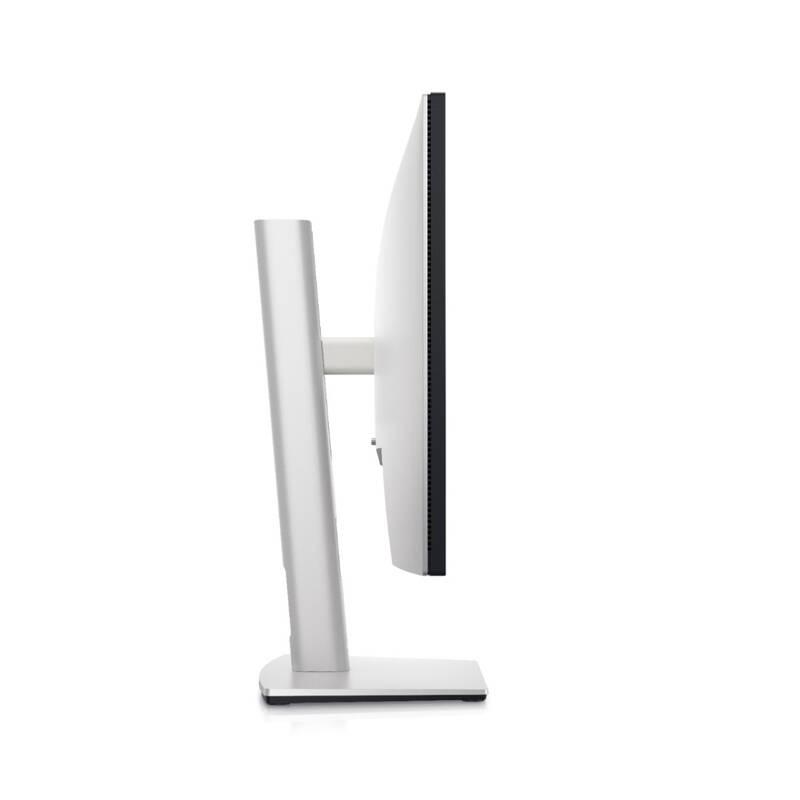

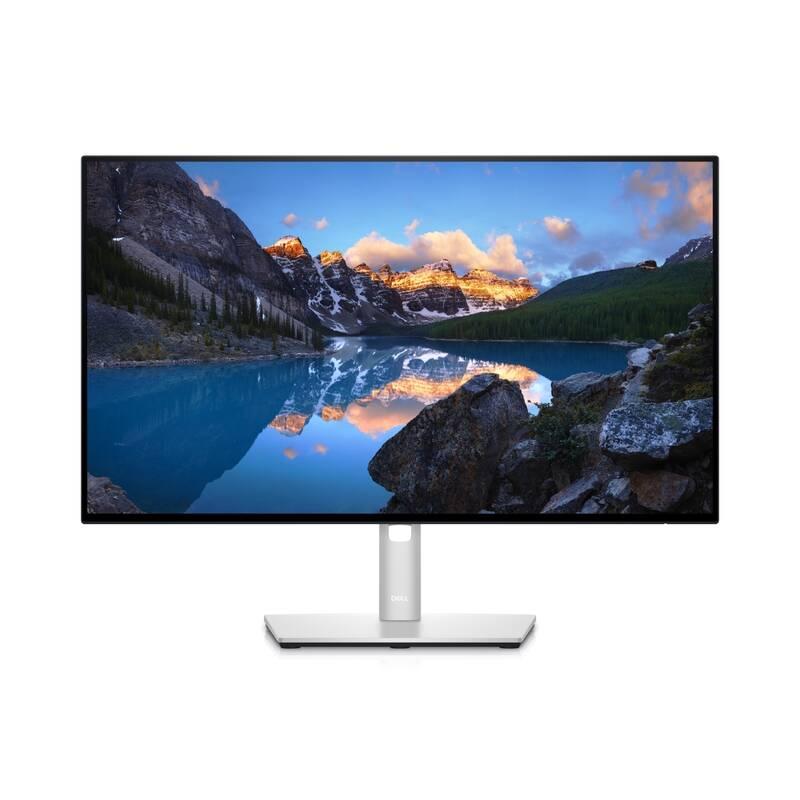

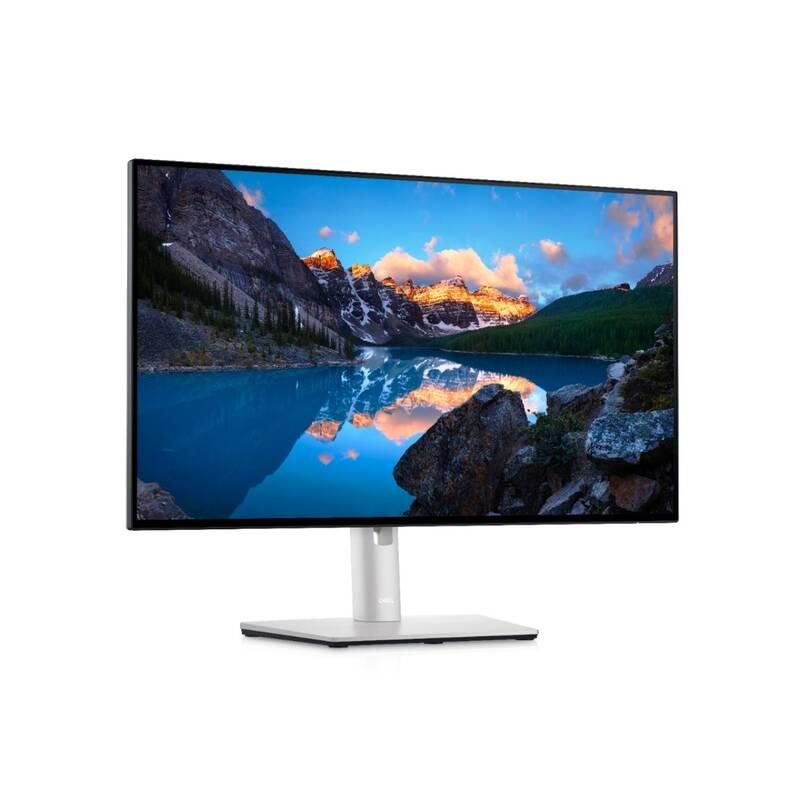

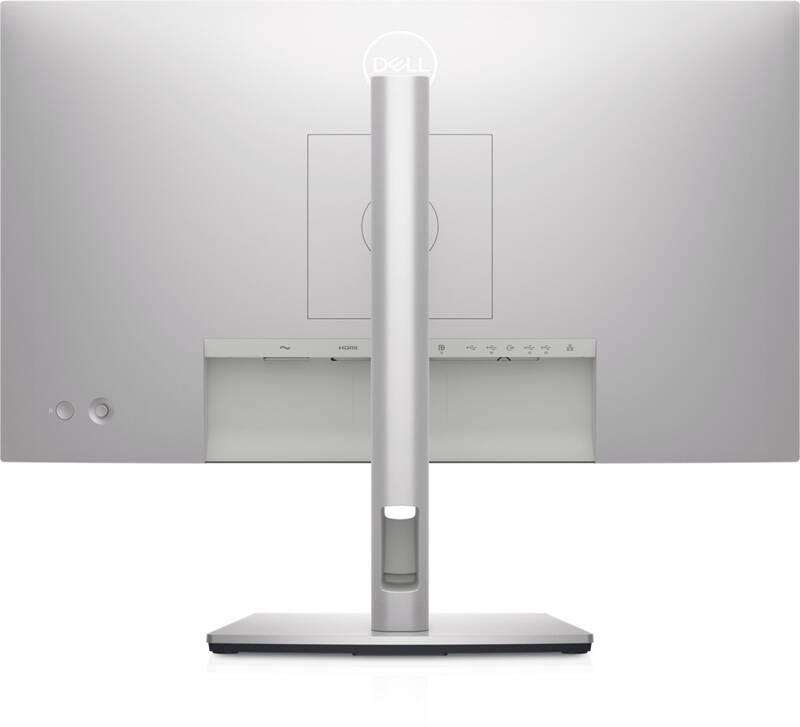

Popis produktuDell UltraSharp 24 U2422H, stříbrná
Dopřejte si skutečně kvalitní obraz s 23,8" monitorem Dell UltraSharp 24 U2422H. Minimalistický rámeček obklopuje IPS displej s rozlišením 1920 × 1080 px při frekvenci 60 Hz. V normálním režimu je doba odezvy 8 ms, v rychlém 5 ms. S těmito parametry monitor najde uplatnění jak pro kancelářskou práci, tak pro multimediální zábavu. Díky stojanu s pivotem si můžete přesně nastavit pozici monitoru a otočit jej na výšku.
Komfortní a stylový
Pokud vám nevyhovuje umístění na stole, pověste monitor na zeď pomocí VESA systému. Díky širokým pozorovacím úhlům 178° horizontálně i vertikálně na obraz dobře uvidíte i ze strany. Antireflexní povrchová úprava s tvrdými polarizačními vrstvami navíc redukuje nepříjemné odlesky okolního světla. Monitor nebliká a umožňuje snížit vyzařování modrého světla pro větší zrakový komfort.
Bohatě vybavený
Konektorovou výbavou tento monitor opravdu vyniká. K počítači ho připojíte pomocí HDMI nebo DisplayPortu. Kromě toho můžete připojit další periferie nebo nabíjet mobilní zařízení prostřednictvím USB-C nebo USB konektorů. Nechybí linkový audio výstup. Provoz monitoru je velmi úsporný, obvyklá spotřeba je pouhých 11,6 W. V balení najdete kromě napájecího také DP kabel a kabel z USB-C na USB-A.
Klíčové vlastnosti:
- 23,8" IPS panel s Full HD rozlišením
- Antireflexní povrchová úprava
- Obnovovací frekvence 60 Hz
- Doba odezvy 8, respektive 5 ms
- HDMI, 2× DisplayPort, 2× USB-C, 3× USB-A
- Stojan s pivotem pro přizpůsobení výšky, náklonu i otáčení
- Všechny potřebné kabely v balení
Technické parametry
Zvyšte svou produktivitu na tomto inovativním 24" monitoru s rozlišením Full HD, který nabízí široké pokrytí barev a rychlou konektivitu.
Displej
- Viditelná úhlopříčka: 60,47 cm/ 23,8 palce
- Přednastavená obrazová plocha (vodorovně × svisle)
534,9 mm × 307 mm
21,06" × 12,09"
164214,3 mm2 (254,53 čtver. palce)
- Typ panelu: Technologie IPS (In-Plane Switching)
- Rozhraní pro montáž plochého monitoru: Montážní otvory VESA (100 mm × 100 mm – za připojením krytem VESA)
- Povrch displeje obrazovky: Antireflexní úprava přední, tvrdé polarizační vrstvy (3H)
- Maximální přednastavené rozlišení: 1 920 × 1 080 při frekvenci 60 Hz
- Pozorovací úhel: 178° svisle / 178° vodorovně
- Rozteč pixelů: 0,2745 mm × 0,2745 mm
- Pixely na palec (PPI): 92,5
- Kontrastní poměr: 1 000:1 (obvykle)
- Poměr stran: 16 : 9
- Technologie podsvícení: Systém osvětlení hran, bílé LED
- Jas: 250 cd/m2 (obvykle)
- Doba odezvy: 8 ms v NORMÁLNÍM režimu, 5 ms v RYCHLÉM režimu

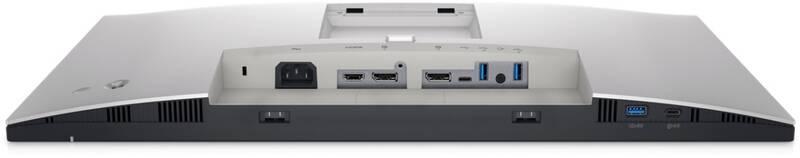

Konektivita
- 1× port DP 1.4
- 1× port HDMI 1.4
- 1× port DisplayPort (výstupní) s MST
- 1× port USB Type-C pro připojení k počítači (pouze data 10Gb/s USB 3.2 Gen 2)
- 1× port USB Type-C pro příchozí data s příkonem 15 W (max.)
- 1× vysokorychlostní port USB 10Gb/s s možností nabíjení BC1.2 při 2 A (max.)
- 2× vysokorychlostní port USB 10Gb/s (USB 3.2 Gen 2) pro příchozí data
- 1× linkový zvukový výstup
Rozměry
- Výška se zataženým/vytaženým stojanem: 364 mm ~ 496 mm
- Šířka se stojanem: 537,6 mm
- Hloubka se stojanem: 179,6 mm
- Výška bez stojanu: 310,7 mm
- Šířka bez stojanu: 537,6 mm
- Hloubka bez stojanu: 48,5 mm
- Hmotnost (pouze monitor – pro zavěšení VESA): 3,52 kg
- Hmotnost (včetně balení): 7,82 kg
Napájení
- Požadované napětí: 100 až 240 V stř. / 50 Hz nebo 60 Hz ± 3 Hz / 1,2 A (maximálně)
- Spotřeba energie při běžném provozu: 11,6 W (režim zapnuto)
- Spotřeba energie v pohotovostním/spánkovém režimu: 0,3 W
Rozsah teplot
- Provozní: 0 až 40 °C (32 až 104°F)
- Neprovozní: –20 až 60 °C (–4 až 140 °F)
Rozsah vlhkosti
- Provozní: 10 až 80 % (bez kondenzace)
- Neprovozní: 5 až 90 % (bez kondenzace)
Šasi
- Výškově nastavitelný: 150 mm
- Naklápění: –5° až 21°
- Otáčení:Svislé otáčení (–45° až 45°) / Vodorovné otáčení (–90° až 90°)
- Kompatibilita s nástrojem Dell Display Manager: Ano, Easy Arrange a další významné funkce
- Rozhraní pro montáž plochého monitoru: Montážní otvory VESA (100 mm × 100 mm – za připojením krytem VESA)
Obsah balení
- Monitor, riser a základna stojanu
- 1× napájecí kabel
- 1× kabel DP (DP-DP) – 1,8 m
- 1× kabel USB Type-C na Type-A – 1 m
- Průvodce rychlým nastavením
- Bezpečnostní informace a předpisy a informace o vlivu na prostředí
- Zpráva o kalibraci ve výrobě
Záruka
Typ: Tříletá výměnná servisní služba Advanced Exchange Service se zárukou Premium Panel Guarantee
Služba Advanced Exchange Service
Tento monitor je dodáván s tříletou výměnnou servisní službou Advanced Exchange Service. V případě nutnosti vám během tříleté omezené záruky na hardware bude příští pracovní den zaslán náhradní monitor.
|
Návod k obsluze Monitor Dell U2422H
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 97 stránek, formát PDF, velikost souboru 19.79 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Monitor Dell U2422HPo dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Monitor Dell U2422H
Technické parametry Monitor Dell U2422H| Záruka | 24 měsíců | | Partnumber | DELL-U2422H | | Obrazovka | | Technologie podsvícení | LED | | Technologie panelu | IPS | | Úhlopříčka displeje (palce) | 23.8 " | | Rozlišení displeje | 1920 x 1080 | Doba odezvy
Určuje čas za který se dokáže změnit z černé barvy na bílou a zpět na černou. Někdy se udává údaj pouze jednosměrný – tedy doba změny z černé na bílou nebo z bíle na čenou
Doba odezvy | 8 ms | | Obnovovací frekvence | 60 Hz | Jas
Udává se v cd/m2 a jeho hodnota se meří podle svítívosti všech pixelů, které zobrazují bílou barvu.
Obecně platí, čím více, tím lépe, ale stejně jako u kontrastu – nic se nemá přehánět. Příliš světlý, nebo, chcete-li jasný monitor, může zkreslovat barvy ( černá -> šedá apod. ) a stejně jako kontrastní monitor, může v noci oslňovat. Není tedy třeba se hnát za co nejvyšší hodnotou
Jas | 250 cd/m2 | Kontrast
Statická hodnota kontrastního poměru v jednom okamžiku zobrazení.
Je vždy nižší než hodnota dynamického poměru, který udává maximální rozsah kontrastu zařízení, které ovšem není možné dosáhnout v jeden okamžik - Kontrast | 1000 :1 | | Pozorovací úhel horizontální | 178 ° | | Pozorovací úhel vertikální | 178 ° | | Formát obrazovky | 16:9 | | Vybavení | | Výbava a funkce | stylový, domácnost, kancelář | | Herní monitor | Ne | Typ TV tuneru
Zde naleznete popis TV tuneru.
DVB-T- digiální pozemní vysílání
DVB-C - kabelová televize
DVB-S - satelitní televize
TV tuner: Analog (PAL/SECAM)
Tuner pozemní: DVB-T2
Tuner satelitní: DVB-S2">Typ TV tuneru | - | Dálkové ovládání v balení
Dálkovým ovládáním rozumíme systém, který umožňuje řídit funkce přístroje, bez nutnosti být s ním ve fyzickém kontaktu. Můžeme tak ovládat například televizi z křesla, bez nutnosti vstávat pokaždé když si chceme přepnout kanál.
Dálkové ovládání v balení | Ne | Integrované reproduktory
V případě, že jsou integrovány reproduktory je dodáván i audiokabbel, který propojíte se zvukovou kartou v PC a zvuk poté vychází přímo z monitoru a není nutné připojovat nebo dokupovat externí reproduktory - Integrované reproduktory | Ne | Pivot (otáčení panelu)
Funkce PIVOT je plynulé otáčení panelu.
Setkáme se sním např. u profesionálních monitorů značky EIZO.
Pivot (otáčení panelu) | Ano | Rozměr pro uchycení (VESA)
VESA standard uchycení popisuje rozteč otvorů televize a držáku TV pro montáž televize na stěnu. Standardizované rozteče jsou definovány konsorciem výrobců a vývojařů grafických a zobrazovacích zařízení VESA (Video Electronics Standards Association). Např. drtivá většina TV s úhlopříčkou 32" používá rozměr VESA 400 x 400 - Rozměr pro uchycení (VESA) | 100x100 mm | | Vlastnosti a funkce | Výškové nastavení, Pivot (otáčení panelu) | | Rozhraní | HDMI
High-Definition Multi-media Interface – Jedná se o rozhraní pro přenos nekomprimovaného obrazového a zvukového signálu. Výhodou tohoto rozhraní je možnost přenášet HD video v plné kvalitě včetně 8-kanálového zvuku skrze jeden kabel - HDMI | Ano | | USB-C | Ano | USB
USB (Universal Serial Bus) je univerzální sériová sběrnice. Moderní způsob připojení periférií k multimediálnímu zařízení. Slouží pro připojení tiskárny, myši, klávesnice, joysticky, fotoaparáty, modemy atd., ale i pro přenos dat z videokamer, čteček paměťových karet, MP3 přehrávačů, externích disků a externích vypalovacích mechanik.
USB | Ano | DisplayPort
DisplayPort je digitální konektor sloužící k přenosu nekomprimovaného digitálního obsahu s podporou až 8kanálového zvuku a ochrany DPCP (DisplayPort Content Protection) využívající 128bitové šifrování AES. Podporuje rychlost přenosu 10,8 Gbit/s, na vzdálenost do 3 metrů zvládá rozlišení WQXGA (2560×1600 pixelů), na vzdálenost až 15 metrů zobrazí rozlišení 1920×1080 pixelů.
S konektory typu DVI a HDMI je jen omezeně zpětně kompatibilní. DisplayPort dokáže emitovat DVI nebo HDMI signál, takže následně ke konverzi postačí pasivní adaptér. Prakticky tedy lze počítač vybavený pouze DisplayPortem připojit k televizi vybavené konektorem HDMI, přenesen bude obraz i zvuk. Ovšem zpětně konverze nefunguje, takže počítač vybavený pouze HDMI zatím nelze k monitoru vybavenému DisplayPortem připojit.
Je navržen tak, aby nahradil digitální (DVI) i analogové (VGA) konektory v monitorech počítačů stejně jako v grafických kartách. Má všechny funkce HDMI, ale nepředpokládá se, že by měl HDMI nahradit v oblasti domácí spotřební elektroniky. Je určený spíše pro kancelářské a IT využití, pro které se HDMI příliš nehodí.
DisplayPort | Ano | | DVI vstup | Ne | | VGA vstup | Ne | | Připojení | DisplayPort, HDMI, Sluchátkový výstup, USB, USB-C | | Napájení | Spotřeba energie
Popisuje množství elektrické energie, kterou zařízení spotřebuje při svém provozu - Spotřeba energie | 12 W | Energetická třída 2021
Zařazení výrobku do energetické třídy slouží k rychlé informaci o energetických vlastnostech výrobku. Označuje se písmeny A - G, přičemž A značí nejmenší energetickou náročnost spotřebiče. Informace je zobrazena také graficky na energetickém štítku spotřebiče.
Energetická třída 2021 | C | | Další parametry | | Prohnutý monitor | Ne | | Rozměry výrobku | | Šířka výrobku | 53.7 cm | | Výška výrobku | 31.0 cm | | Hloubka výrobku | 4.8 cm | | Hmotnost výrobku | 3.5 kg | | Rozměry balení | | Šířka balení | 60.0 cm | | Výška balení | 45.0 cm | | Hloubka balení | 20.0 cm | | Hmotnost balení | 5.0 kg |
