Český návod k obsluze Monitor Dell UltraSharp U2421E Pro zvětšení klikněte na obrázek
Obsah českého návodu Monitor Dell UltraSharp U2421E
- Zařazení produktu: Monitory standardní Dell
- Značka: Dell
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Dell Monitory standardní
 |
Návod k obsluze Monitor Dell UltraSharp U2421E obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Dell a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Dell návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Dell výrazně zkracujete jeho životnost!
|

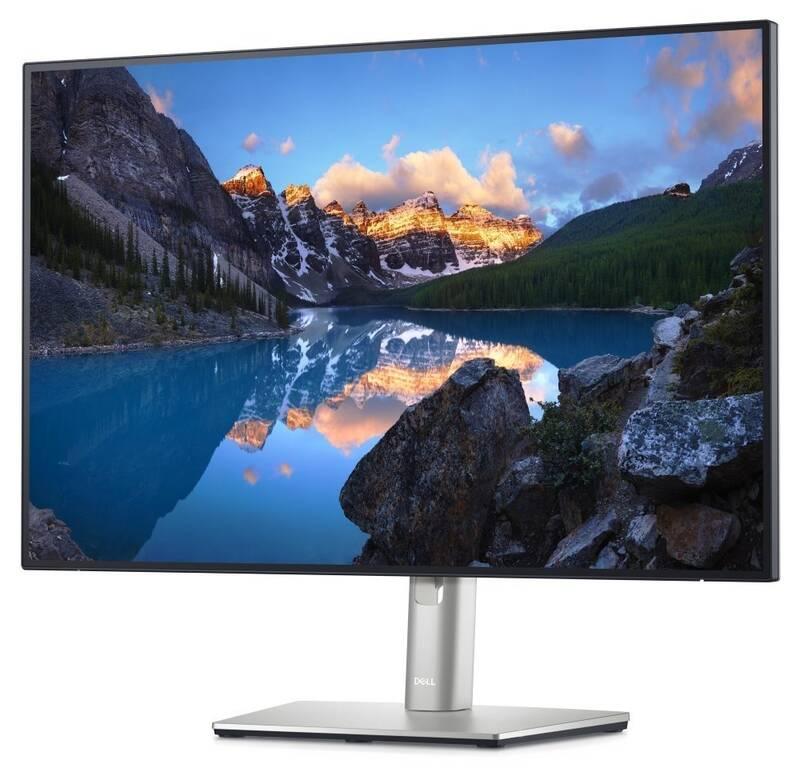

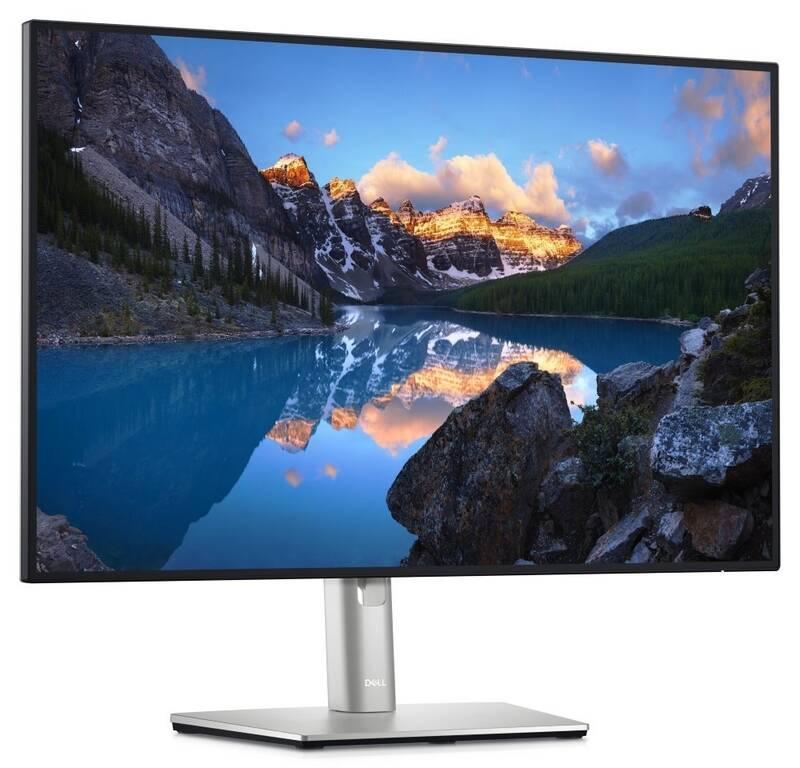

Popis produktuDell UltraSharp U2421E
Monitor Dell UltraSharp je perfektním nástrojem pro zvýšení produktivity. Daří se mu to nejen zásluhou 24,1palcového obrazu s WUXGA rozlišením, poměrem 16 : 10 a IPS technologií, ale také například díky nasazení moderního USB-C pro napájení, přenos dat, videa i zvuku přes jediný kabel. Kromě něj je k dispozici ale třeba i RJ45 pro připojení k internetu či nástroje ulehčující nastavení i správu monitoru.
O to, abyste nebyli ničím zbytečně rušeni, se starají i minimalizované rámečky nebo inovovaná konstrukce zabraňující změti kabelů na stole. Technologie ComfortView Plus se pak postará o to, že se i po hodinách tvrdé práce budete cítit odpočatí.
Klíčové vlastnosti:
- USB-C pro napájení, přenos dat, videa i zvuku přes jediný kabel
- Krásný 24,1palcový displej s WUXGA rozlišením a IPS technologií
- Minimalizované rámečky a pokročilá správa kabelů, aby vás nic nerušilo
- Excelentní možnosti ergonomie
- Integrovaný port RJ45 pro připojení k síti
- Pokročilé nástroje pro ještě vyšší produktivitu, jako je Easy Arrange
Se mnou se budete soustředit jen a pouze na to důležité!
Krásný displej
ComfortView Plus: Technologie ComfortView Plus minimalizuje nežádoucí modré záření, a stará se tak o to, abyste se cítili svěží i po hodinách práce.
Technologie IPS: IPS technologie má oproti TN panelům obrovskou výhodu v bohatých pozorovacích úhlech. V překladu: obraz vypadá skvěle při pohledu odkudkoli. UltraSharp už z výroby navíc Dell kalibruje pro 99% pokrytí prostoru sRGB s přesností Delta-E menší než 2. Výsledkem je, že se můžete spolehnout na přesné podání barev okamžitě po rozbalení bez nutnosti složité kalibrace.
WUXGA rozlišení: Krásné zobrazení pro zvýšení vaší efektivity zajistí na 24 palcích detailní WUXGA rozlišení (1920 × 1200 px) společně s oblíbeným poměrem stran 16 : 10 a o 11 % větší plochou obrazu.
Produktivní výbava
Skvělá konektivita: Prostřednictvím portů RJ45 a USB-C máte k dispozici nadstandardní možnosti. Kromě připojení k síti je to například možnost napájet notebooky do výkonu až 90 W bez zbytečné kabeláže navíc.
Snadný a rychlý přístup: Snadné připojení dalších zařízení umožní šikovně umístění porty SuperSpeed USB s rychlostí 5 Gb/s a USB-C na přední straně monitoru. Přes přední USB-C je dokonce umožněno napájení až do 15 W.
Až 3 monitory vedle sebe: Díky výstupní přípojce DisplayPortu lze snadno vedle sebe připojit až tři monitory.
Krása kombinovaná s funkčností

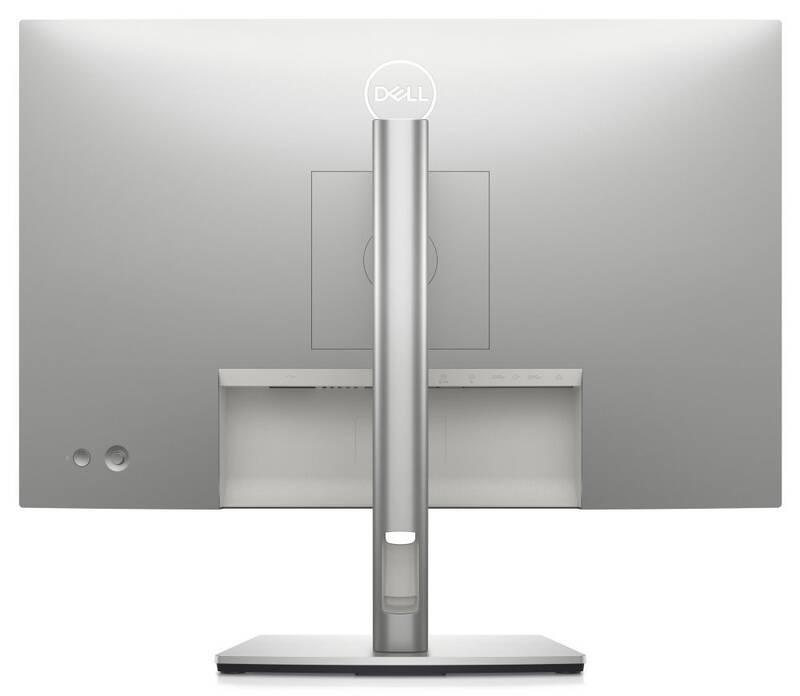

Promyšlený design: Celkově elegantní design skvěle dotváří kompaktní základna s vylepšeným systémem správy kabeláže.
Jednoduché nastavení: Snadno se orientovat v nabídce i měnit nastavení budete prostřednictvím intuitivního joysticku. Dell také umožňuje k monitoru připojit tenkou zvukovou lištu Dell SB521A pro vysoce kvalitní zvuk.

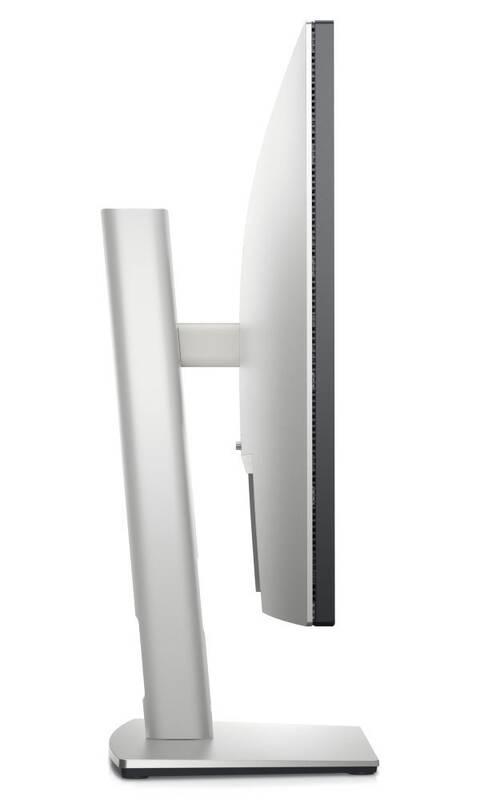

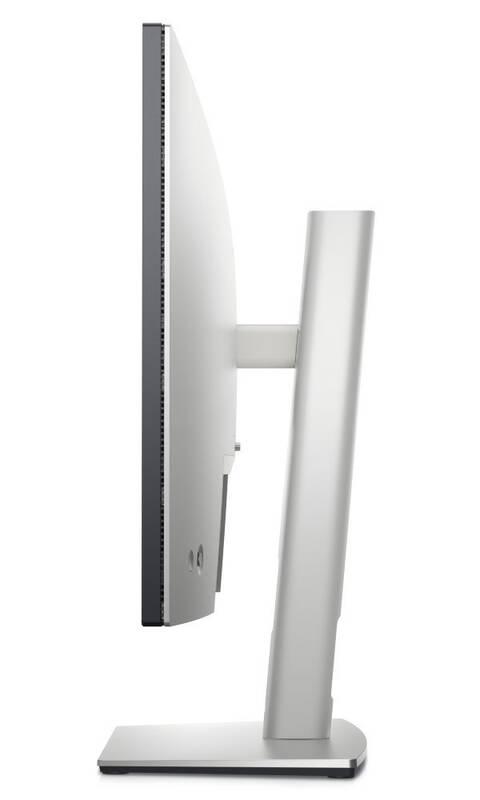

Váš komfort: Pro maximální pohodlí při práci umožňuje monitor měnit náklon, natočení, otočení a výšku (max. 150 mm).

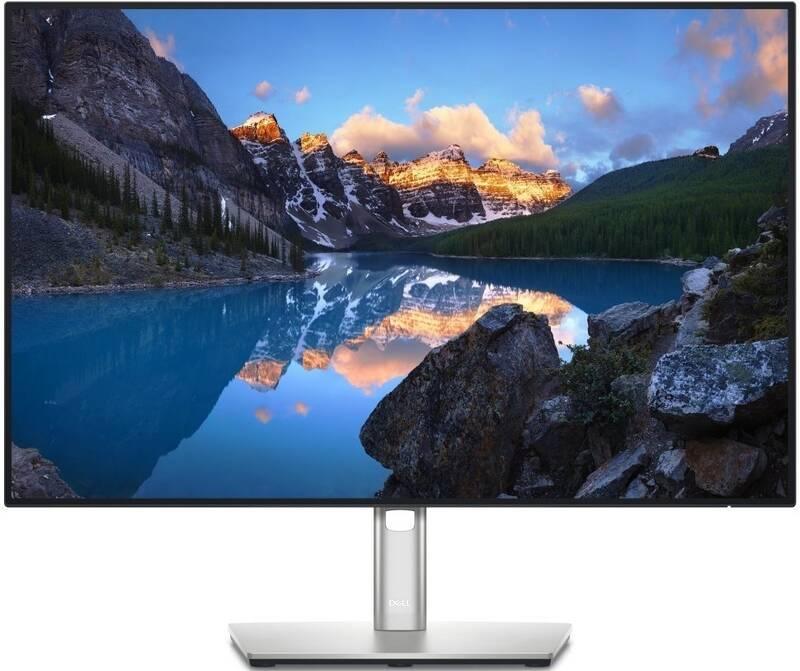

InfinityEdge design: Dell minimalizoval rámečky, abyste se mohli soustředit jen a pouze na to důležité. Současně je příjemnější i používání více monitorů vedle sebe.
Zelená budoucnost
Monitor je vyroben s ohledem na přírodu a životní prostředí. Plní tak standardy EnergyStar, EPEAT Gold a certifikace TCO. Dell minimalizoval dopad na přírodu i tím, že je dodáván bez polystyrenu a obal je minimálně z 75 % tvořen recyklovanou lepenkou. Dlouhodobou úsporu energie pak má na starost funkce PowerNap, která v případě delší nečinnosti monitor ztlumí/přepne do režimu spánku.
Dell Display Manager
Easy Arrange: Tento model disponuje oceňovanou funkcí Easy Arrange pro snadné a rychlé uspořádání aplikace do dlaždic. Umožňuje je lehce zobrazit vedle sebe na jedné či více připojených obrazovkách pro ještě efektivnější multitasking.
Funkce automatického obnovení: Ještě vyšší efektivity je dosaženo díky funkci automatického obnovení, která si přesně pamatuje, kde jste skončili a vrátí vás přesně tam, kde jste byli, i po odpojení napájení.
Klávesové zkratky: Využijte klávesové zkratky pro snadnější a rychlejší nastavení zobrazení.

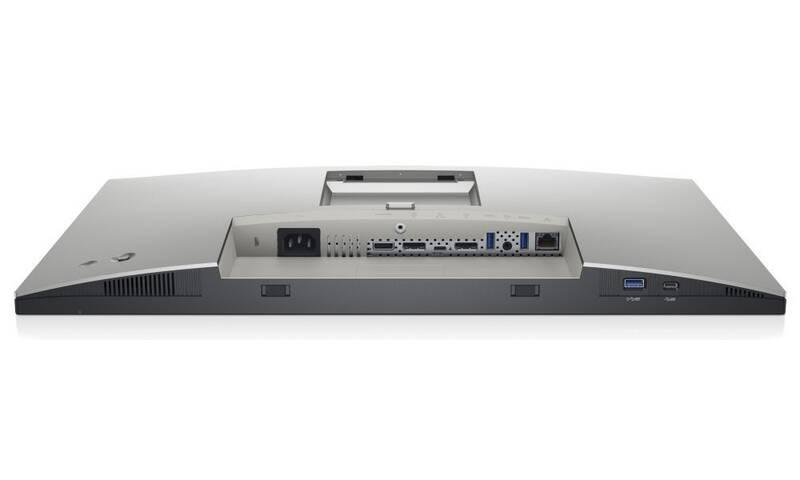

Porty a sloty
1. Slot pro bezpečnostní zámek | 2. Napájecí konektor | 3. Port HDMI | 4. Vstup DisplayPort | 5. Port USB Type-C / DisplayPort | 6. Výstup DisplayPort | 7. Port SuperSpeed USB 5 Gb/s (USB 3.2 1. generace) | 8. Linkový zvukový výstup |9. Port SuperSpeed USB 5 Gb/s (USB 3.2 1. generace) | 10. Konektor RJ-45 | 11. Port SuperSpeed USB 5 Gb/s (USB 3.2 1. generace) | 12. Port USB Type-C pro připojení periferních zařízení | 13. Zámek stojanuUžijte si zářivé barvy a snížené vyzařování nebezpečného modrého světla díky funkci ComfortView Plus. S portem RJ45 pro připojení k ethernetové síti.
Displej
Velikost viditelné úhlopříčky: 61,13 cm, 24,1"
Typ a povrch panelu: IPS (In-Plane Switching), Antireflexní úprava (3H)
Max. přednastavené rozlišení: WUXGA 1920 × 1200 při 60 Hz [16:10]
Kontrastní poměr: 1 000 : 1 (obvykle)
Jas: 350 cd/m2 (obvykle)
Doba odezvy: 8 ms v normálním režimu, 5 ms v rychlém režimu
Maximální pozorovací úhel: 178° svisle / 178° vodorovně
Podpora barev: 16.7 million colors, 99% pokrytí barevného prostoru sRGB, 99% pokrytí barevného prostoru REC709
Rozteč pixelů: 0.270 mm x 0.270 mm
Podsvícení monitoru: LED
Pixely na palec (PPI): 94
Rozhraní pro montáž plochého monitoru: VESA (100 mm)
Možnosti nastavení
Výškově nastavitelný (150 mm)
Naklápění (-5° až 21°)
Svislé otáčení (–40° až 40°)
Otáčení (Ano) ve směru nebo proti směru hodinových ručiček
Konektivita
1× DP 1.4 (HDCP 1.4)
1× HDMI1 .4 (HDCP 1.4)
1× USB Type-C™ (alternativní režim s portem DisplayPort 1.4, port USB 3.2 1. generace pro připojení k počítači, Power Delivery až 90 W)
1× USB Type-C™ pro připojení periferních zařízení (15 W), USB 3.2 1. generace (5 Gb/s)
1× DP (výstup) s technologií MST
2× port USB SuperSpeed 5 Gb/s (USB 3.2 1. generace)
1× port SuperSpeed USB 5 Gb/s (USB 3.2 1. generace) s možností nabíjení BC1.2 proudem až 2 A (max.)
1× analogový zvukový výstup 2.0 (3,5mm konektor typu jack)
1× port RJ45
Rozměry
Výška se zataženým/vytaženým stojanem (v x š x h): 364,0 mm ~ 510,7 mm, 530,8 mm, 173,0 mm
Hmotnost (Pouze panel – pro uchycení VESA): 4,00 kg
Obsah balení
Monitor, riser a základna stojanu
1× napájecí kabel
1× kabel DP (DP na DP) 1× port USB Type-C kabel (C na C)
1× kabel USB Type-C (C-A)
Průvodce rychlým nastavením
Bezpečnostní informace a předpisy a informace o vlivu na prostředí
Zpráva o kalibraci ve výrobě
Záruka
Typ: 3-letá výměnná servisní služba Advanced Exchange Service
|
Návod k obsluze Monitor Dell UltraSharp U2421E
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 70 stránek, formát PDF, velikost souboru 5.21 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Monitor Dell UltraSharp U2421EPo dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Monitor Dell UltraSharp U2421E
Technické parametry Monitor Dell UltraSharp U2421E| Záruka | 24 měsíců | | Partnumber | 210-AXMB | | Obrazovka | | Technologie podsvícení | LED | | Technologie panelu | IPS | | Úhlopříčka displeje (palce) | 24.1 " | | Rozlišení displeje | 1920 x 1200 | Doba odezvy
Určuje čas za který se dokáže změnit z černé barvy na bílou a zpět na černou. Někdy se udává údaj pouze jednosměrný – tedy doba změny z černé na bílou nebo z bíle na čenou
Doba odezvy | 8 ms | | Obnovovací frekvence | 60 Hz | Jas
Udává se v cd/m2 a jeho hodnota se meří podle svítívosti všech pixelů, které zobrazují bílou barvu.
Obecně platí, čím více, tím lépe, ale stejně jako u kontrastu – nic se nemá přehánět. Příliš světlý, nebo, chcete-li jasný monitor, může zkreslovat barvy ( černá -> šedá apod. ) a stejně jako kontrastní monitor, může v noci oslňovat. Není tedy třeba se hnát za co nejvyšší hodnotou
Jas | 350 cd/m2 | Kontrast
Statická hodnota kontrastního poměru v jednom okamžiku zobrazení.
Je vždy nižší než hodnota dynamického poměru, který udává maximální rozsah kontrastu zařízení, které ovšem není možné dosáhnout v jeden okamžik - Kontrast | 1000 :1 | | Pozorovací úhel horizontální | 178 ° | | Pozorovací úhel vertikální | 178 ° | | Formát obrazovky | 16:10 | | Vybavení | | Výbava a funkce | stylový, kancelář, domácnost | | Herní monitor | Ne | Typ TV tuneru
Zde naleznete popis TV tuneru.
DVB-T- digiální pozemní vysílání
DVB-C - kabelová televize
DVB-S - satelitní televize
TV tuner: Analog (PAL/SECAM)
Tuner pozemní: DVB-T2
Tuner satelitní: DVB-S2">Typ TV tuneru | - | Dálkové ovládání v balení
Dálkovým ovládáním rozumíme systém, který umožňuje řídit funkce přístroje, bez nutnosti být s ním ve fyzickém kontaktu. Můžeme tak ovládat například televizi z křesla, bez nutnosti vstávat pokaždé když si chceme přepnout kanál.
Dálkové ovládání v balení | Ne | Integrované reproduktory
V případě, že jsou integrovány reproduktory je dodáván i audiokabbel, který propojíte se zvukovou kartou v PC a zvuk poté vychází přímo z monitoru a není nutné připojovat nebo dokupovat externí reproduktory - Integrované reproduktory | Ne | Pivot (otáčení panelu)
Funkce PIVOT je plynulé otáčení panelu.
Setkáme se sním např. u profesionálních monitorů značky EIZO.
Pivot (otáčení panelu) | Ano | Rozměr pro uchycení (VESA)
VESA standard uchycení popisuje rozteč otvorů televize a držáku TV pro montáž televize na stěnu. Standardizované rozteče jsou definovány konsorciem výrobců a vývojařů grafických a zobrazovacích zařízení VESA (Video Electronics Standards Association). Např. drtivá většina TV s úhlopříčkou 32" používá rozměr VESA 400 x 400 - Rozměr pro uchycení (VESA) | 100x100 mm | | Vlastnosti a funkce | Filtr modrého světla, Výškové nastavení, Pivot (otáčení panelu) | | Rozhraní | HDMI
High-Definition Multi-media Interface – Jedná se o rozhraní pro přenos nekomprimovaného obrazového a zvukového signálu. Výhodou tohoto rozhraní je možnost přenášet HD video v plné kvalitě včetně 8-kanálového zvuku skrze jeden kabel - HDMI | Ano | | USB-C | Ano | USB
USB (Universal Serial Bus) je univerzální sériová sběrnice. Moderní způsob připojení periférií k multimediálnímu zařízení. Slouží pro připojení tiskárny, myši, klávesnice, joysticky, fotoaparáty, modemy atd., ale i pro přenos dat z videokamer, čteček paměťových karet, MP3 přehrávačů, externích disků a externích vypalovacích mechanik.
USB | Ano | DisplayPort
DisplayPort je digitální konektor sloužící k přenosu nekomprimovaného digitálního obsahu s podporou až 8kanálového zvuku a ochrany DPCP (DisplayPort Content Protection) využívající 128bitové šifrování AES. Podporuje rychlost přenosu 10,8 Gbit/s, na vzdálenost do 3 metrů zvládá rozlišení WQXGA (2560×1600 pixelů), na vzdálenost až 15 metrů zobrazí rozlišení 1920×1080 pixelů.
S konektory typu DVI a HDMI je jen omezeně zpětně kompatibilní. DisplayPort dokáže emitovat DVI nebo HDMI signál, takže následně ke konverzi postačí pasivní adaptér. Prakticky tedy lze počítač vybavený pouze DisplayPortem připojit k televizi vybavené konektorem HDMI, přenesen bude obraz i zvuk. Ovšem zpětně konverze nefunguje, takže počítač vybavený pouze HDMI zatím nelze k monitoru vybavenému DisplayPortem připojit.
Je navržen tak, aby nahradil digitální (DVI) i analogové (VGA) konektory v monitorech počítačů stejně jako v grafických kartách. Má všechny funkce HDMI, ale nepředpokládá se, že by měl HDMI nahradit v oblasti domácí spotřební elektroniky. Je určený spíše pro kancelářské a IT využití, pro které se HDMI příliš nehodí.
DisplayPort | Ano | | DVI vstup | Ne | | VGA vstup | Ne | | Připojení | HDMI, Sluchátkový výstup, DisplayPort, USB-C, USB | | Napájení | Spotřeba energie
Popisuje množství elektrické energie, kterou zařízení spotřebuje při svém provozu - Spotřeba energie | 30 W | Energetická třída 2021
Zařazení výrobku do energetické třídy slouží k rychlé informaci o energetických vlastnostech výrobku. Označuje se písmeny A - G, přičemž A značí nejmenší energetickou náročnost spotřebiče. Informace je zobrazena také graficky na energetickém štítku spotřebiče.
Energetická třída 2021 | E | | Další parametry | | Prohnutý monitor | Ne | | Rozměry výrobku | | Šířka výrobku | 53.1 cm | | Výška výrobku | 36.4 cm | | Hloubka výrobku | 17.3 cm | | Hmotnost výrobku | 6.1 kg | | Rozměry balení | | Šířka balení | 60.0 cm | | Výška balení | 50.0 cm | | Hloubka balení | 25.0 cm | | Hmotnost balení | 7.0 kg |
