Český návod k obsluze Mraznička Goddess FSC084TW8S bílý Pro zvětšení klikněte na obrázek
Obsah českého návodu Mraznička Goddess FSC084TW8S bílý
- Zařazení produktu: Mrazničky Goddess
- Značka: Goddess
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Goddess Mrazničky
 |
Návod k obsluze Mraznička Goddess FSC084TW8S bílý obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Goddess a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Goddess návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Goddess výrazně zkracujete jeho životnost!
|

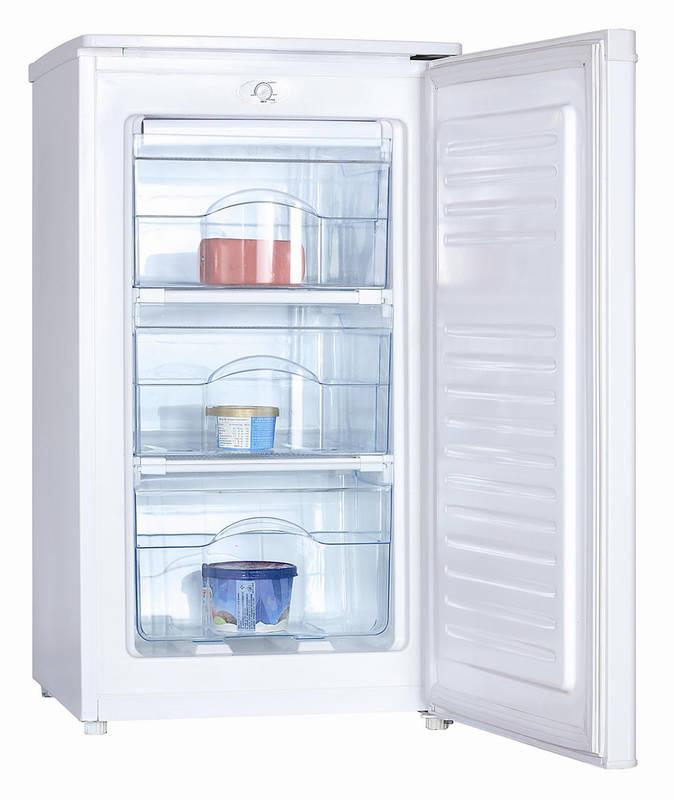

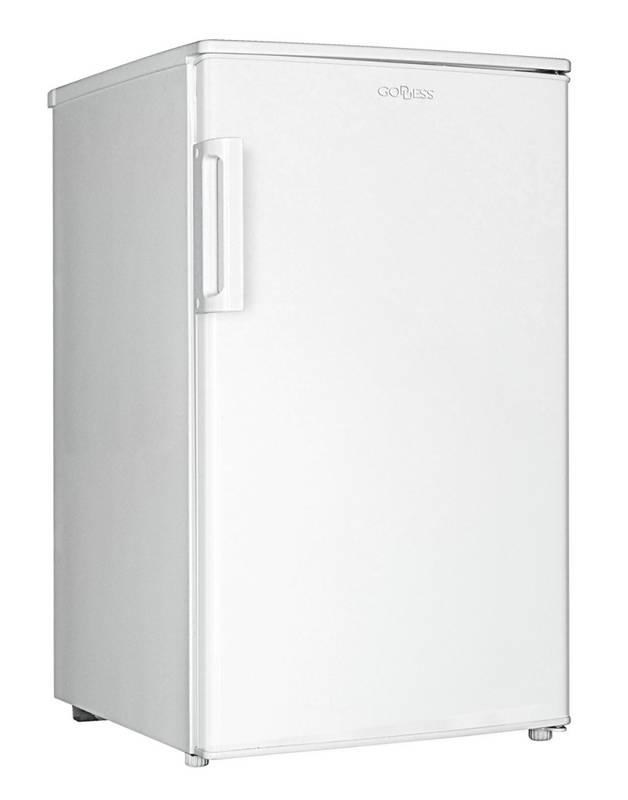

Popis produktuSplyne s vaší kuchyníGoddess FSC084TW8S je volně stojící skříňová mraznička bílé barvy s objemem 64 litrů v úsporné energetické třídě A+. Mraznička se díky malým rozměrům a praktické výšce 85 cm vejde bez problémů do běžné kuchyňské linky a splyne tak s vaší kuchyní, aniž by ji vzhledově narušovala. Výhodou jsou také výškově nastavitelné nožky, které vám umožní přizpůsobit výšku mrazničky přesně tak, jak potřebujete.

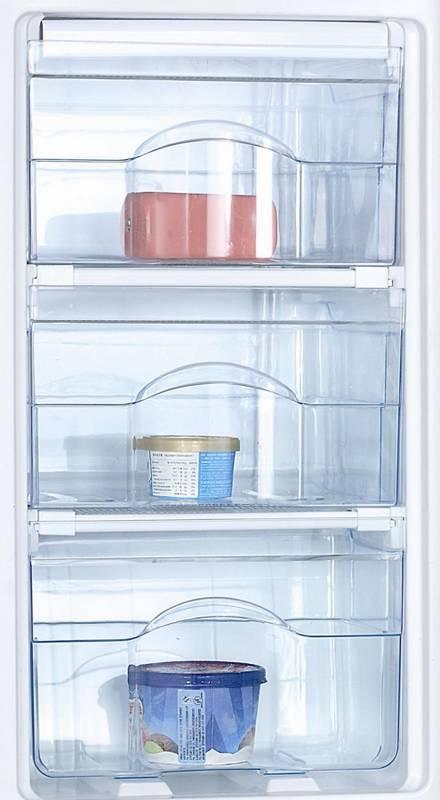

Budete mít přehled o skladovaných potravináchAčkoli je mraznička menších rozměrů, vnitřní systém je prakticky tvořen tak, aby byla schopna uchovat co největší množství mražených potravin. Vnitřní prostor je tvořen třemi prostornými zásuvkami, které umožní přehledné uskladnění velkého množství potravin. Abyste měli o obsahu jednotlivých zásuvek přehled a předcházeli tak tomu, že na některé uschovávané potraviny jednoduše zapomenete, jsou jednotlivé šuplíky průhledné, takže nad skladovanými potravinami budete mít ještě větší kontrolu a přehled.
Udržuje potraviny hluboko pod bodem mrazuMraznička Goddess pracuje v nejvyšší čtyřhvězdičkové třídě mrazení. Třída mrazení udává, při jakých teplotách je mrazák schopen potraviny uchovávat. U mrazáků ve čtyřhvězdičkové třídě je teplota skladování až při –24 °C, která vám umožní dlouhodobé skladování potravin v mrazáku, aniž by byla ovlivněna jejich kvalita nebo chuť. Mrazicí teplotu jednoduše nastavíte podle potřeby pomocí termostatu. Jako nejvhodnější mrazicí teplota bývá udáváno -18 °C.
Nezastaví ji ani výpadek prouduPři výpadku proudu je mraznička schopna autonomně pracovat bez přívodu energie až 15 hodin, takže se vám nestane, že by skladované potraviny byly rozmrazeny a znehodnoceny. Její mrazící kapacita je 3,0 kg/ 24 hodin, což znamená, že je za 24 hodin schopna z pokojové teploty zmrazit na nastavenou teplotu v mrazničce až 3 kilogramy potravin, které potřebujete uskladnit.Kvalitní mraznička o objemu 64 l v energetické třídě A+ a čtyřhvězdičkové třídě mrazení. Disponuje třemi zásuvkami a až patnáctihodinovou akumulační dobou.
Šuplíková mraznička Goddess FSC084TW8S se díky výšce 85 cm pohodlně vejde i do běžné kuchyňské linky. Spotřebou 0,49 kWh za 24 hodin se řadí do úsporné energetické třídy A+. Její objem je 64 l a obsahuje 3 průhledné zásuvky. Pracuje v nejvyšší čtyřhvězdičkové třídě mrazení, umožňující dlouhodobé uchovávání hluboce zmrazených potravin. Zamrazí 3 kg potravin za 24 hodin, které v případě výpadku proudu uchová v plně zmrazeném stavu až 15 hodin.
- en. třída A+, * třída mrazení : ****
- užitný objem mrazničky: 64 l
- rozměry (VxŠxH) : 84x48x50 cm
- 3 průhledné zásuvky
- spotřeba energie: 0,45 kWh/24h
- hmotnost: 26 kg
- klimatická třída : N
- mrazící kapacita : 3,0kg/24hod
- autonomie při výpadku el. proudu : 15hod
- hlučnost : 41dB(A)
- mechanické ovládání

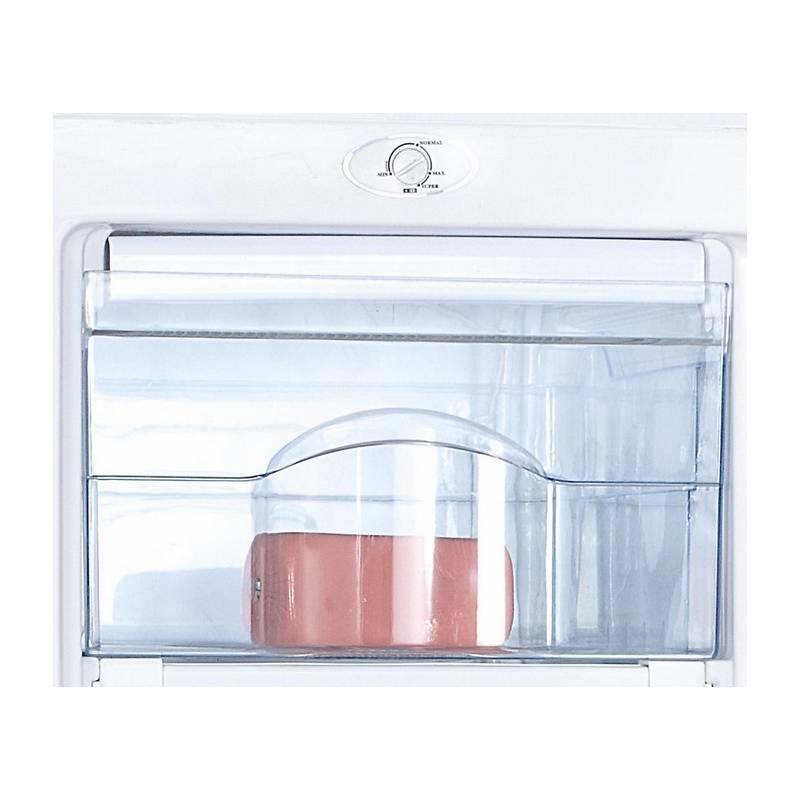

- nastavitelný termostat
- výškově stavitelné nožky
- možnost změny strany otevírání dveří
- barva bílá
|
Návod k obsluze Mraznička Goddess FSC084TW8S bílý
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 44 stránek, formát PDF, velikost souboru 1.43 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Mraznička Goddess FSC084TW8S bílýPo dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Mraznička Goddess FSC084TW8S bílý
Technické parametry Mraznička Goddess FSC084TW8S bílý| Záruka | 24 měsíců | | Konstrukce | | Typ | volně stojící | | Konstrukce mrazničky | skříňová | | Umístění vestavby | není vestavná | | Objemové vlastnosti | Objem mrazničky
Označuje užitný vnitřní objem mrazničky, který je využitelný pro mrazení potravin.
Velikost mrazničky se neurčuje počtem členů Vaší domácnosti, nýbrž Vašemi potřebami a životním stylem - Objem mrazničky | 60 l | Počet oddělených prostor v mrazničce
Zde uvádíme počet ukládacích míst, tedy šuplíky (přihrádky). Může jít i o kombinaci výklopné přihrádky se šuplíky.
">Počet oddělených prostor v mrazničce | 3 | | Spotřeba | Energetická třída

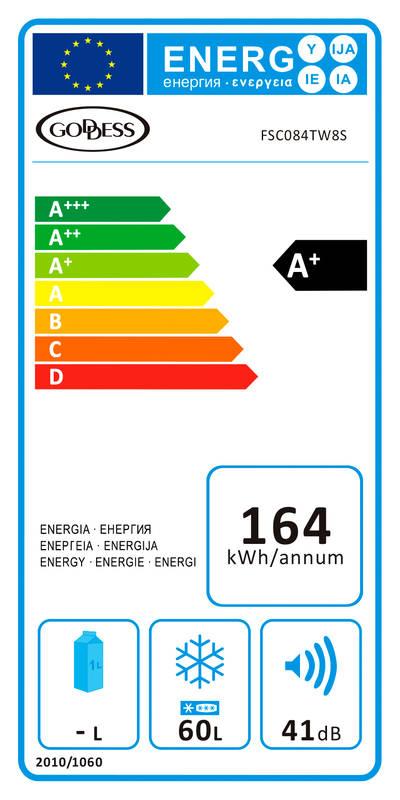

Zařazení výrobku do energetické třídy slouží k rychlé informaci o energetických vlastnostech výrobku. Označuje se písmeny A - G, přičemž A (A+/A++/A+++) značí nejmenší energetickou náročnost spotřebiče. Informace je zobrazena také graficky na energetickém štítku spotřebiče - Energetická třída | A+ | Spotřeba energie
Označuje spotřebu při normalizovaném cyklu/provozu v plné zátěži spotřebiče. Skutečnou spotřebu pak ovlivní stupeň použití - Spotřeba energie | 0.45 kWh | | Spotřeba energie za rok | 164 kWh/rok | | Odhadované náklady mrazení za 1 rok | 590 Kč | | Odhadované náklady mrazení za 5 let | 2952 Kč | | Odhadované náklady mrazení za 10 let | 5904 Kč | | Klimatické vlastnosti | Mrazící výkon
Mrazící výkon uvádí, kolik kg čerstvých potravin je mrazák schopen zamrazit během 24 h - Mrazící výkon | 3 kg/24 hod | Klimatická třída
Klimatická třída určuje optimální teplotu prostředí, při které daný spotřebič pracuje. Pro optimální spotřebu zvolte vhodné umístění spotřebiče. Berte v úvahu, že teplota v místnosti má vliv jak na spotřebu elektrické energie, tak na optimální výkon výrobku. Používané zkratky mají následující význam:
SN - okolní teplota od +10°C do +32°C
N - okolní teplota od +16°C do +32°C
ST - okolní teplota od +18°C do +38°C
T - okolní teplota od +18°C do +43°C ">Klimatická třída | N | Doba skladování při poruše
Tato doba určuje, jak dlouho Vám vydrží zmrazené potraviny při výpadku proudu - Doba skladování při poruše | 15 hod. | | Funkce | Beznámrazová = nofrost
Může jít o chladničku s ventilačním systémem, obvykle jde pak o systém ventilace v prostoru mrazničky, kdy se na potravinách ani v prostoru mrazničky netvoří námraza - Beznámrazová = nofrost | Ne | Supermrazení
V mrazničce lze aktivovat funkci super mrazení, která snižuje teplotu v mrazícím prostoru. Funkce super mrazení by se měla použít vždy při vkládání většího množství potravin určených ke zmrazení - Supermrazení | Ne | Varovný signál
Jde o akustický nebo vizuální signál upozorňující na zvýšenou teplotu - Varovný signál | Ne | | Doplňující vlastnosti | Změna otevírání dveří
U spotřebiče je možné provést změnu otevírání dvířek z levého na pravé a naopak.
U některých výrobců toto lze provést pouze za účasti placeného autorizovaného servisu, nebo je nutné si u servisu zakoupit panty.
">Změna otevírání dveří | Ano | Hlučnost
Pro výběr spotřebiče je hladina hluku velmi důležitý parametr. Intenzita hluku se udává v decibelech (dB). Decibely se měří logaritmicky. Tedy - pokud zvuk zesiluje po deseti decibelech, každý stupeň je desetkrát silnější než předešlý. Čili 20 dB je desetkrát silnější zvuk než 10 dB. Ale 30 dB je už stokrát silnější zvuk než 10 dB.
Příklady hlukových hladin ve srovnání s běžným životem
10dB -šum počítače, let mouchy
20dB -tikot hodinek
30dB -šepot
35dB -hlukové pozadí v obytné čtvrti (noc)
45dB -hlukové pozadí v obytné čtvrti (den)
60dB -běžný hovor
70dB -hluk v kanceláři, běžná restaurace
80dB -hlasitá hudba, živá ulice
90dB -metro , bouřka
100dB -sekačka na trávu
110dB -diskotéka, rockový koncert, motor auta ve vyšších otáčkách
120dB -pneumatické kladivo vzdálené asi 1 m , vodopád
130dB -letadlo vzdálené 30m, výbuch sopky
">Hlučnost | 41 dB | Rozšířená záruka
Prodloužená záruka je bezplatný servis a to i po skončení zákonné záruční lhůty. Její rozsah je přesně definován v záručních podmínkách. Záruku lze v případě potřeby uplatnit na základě klasického nebo speciálního záručního listu, který je přiložen v každém balení nebo po registraci výrobku na stránkách výrobce (záleží na konkrétní značce) - Rozšířená záruka | - | | Typ osvětlení | Bez osvětlení | Displej
Displej Vás informuje o nastavení přístroje - např.: času, teploty, případně dalších informacích - a to číselně, symboly funkcí nebo textem.
">Displej | Ne | | Distribuce | Distribuce
Výrobek z oficiální distribuce je možné reklamovat v jakémkoliv autorizovaném servisu.
Případná reklamace výrobku, který pochází z distribuce EU, nebo mimo EU, musí být vyřizována přímo u prodejce, kde byl výrobek zakoupen - Distribuce | oficiální ČR | | Další parametry | | Šířka mrazničky | 48 cm | | Výška mrazničky | 84 cm | | Rozměry výrobku | | Šířka výrobku | 48.0 cm | | Výška výrobku | 84.0 cm | | Hloubka výrobku | 50.0 cm | | Hmotnost výrobku | 24.0 kg | | Rozměry balení | | Šířka balení | 50.0 cm | | Výška balení | 88.5 cm | | Hloubka balení | 54.0 cm | | Hmotnost balení | 26.0 kg |
