Český návod k obsluze Odsavač par Elica ILLUSION H16 WH A 100 bílý Pro zvětšení klikněte na obrázek
Obsah českého návodu Odsavač par Elica ILLUSION H16 WH
- Zařazení produktu: Odsavače par Elica
- Značka: Elica
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Elica Odsavače par
 |
Návod k obsluze Odsavač par Elica ILLUSION H16 WH obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Elica a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Elica návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Elica výrazně zkracujete jeho životnost!
|
Popis produktuOdsavač par Elica JOY ISLAND WHIX/A/90
- ELICA ILLUSION H16 je stropní odsavač par (digestoř) navržený designérem společnosti ELICA FABRIZIO CRISA. ELICA ILLUSION je vyroben z bíle lakovaného rámečku + bíle lakovaný středový panel. Odsavač par (digestoř) nabízí velký výkon od 230-560 m3/h a v intenzivním výkonu až 670/750 m3/h, s nízkou hlučností 48-75 db (A). Dálkové ovládání je součástí balení. Samozřejmostí je signalizace nutnosti čištění tukových a uhlíkových filtrů.
- Odsavač par (digestoř) je opatřen osvětlením STRIP LED s výkonem 2x14W a teplotou 2700 - 5000K.
- Odsavač par (digestoř) je vybaven Tukovým filtrem ALU.
- ELICA ILLUSION se vyznačuje vysokým výkonem, která je zvláště vhodný pro velké kuchyně nebo pro rodiny s vysokými stravovacími návyky, které vyžadují intenzivní vaření, smažení a grilování. Dodává se s jednoduchým a intuitivním dálkovým ovládáním pro ovládání všech funkcí odsavače par (digestoře). Systém PERIMETRICKÉHO sání umožňuje zvýšit rychlost, s jakou jsou zachyceny výpary z vaření, což zvyšuje účinnost odsavače. Elegantní nerezová ocel, které skrývá viditelné filtry, zjednodušuje čištění a údržbu digestoře. ILLUSION je designovým prvkem, který se přizpůsobuje současnému každodennímu životu ideálním způsobem. Je možné ho doplnit o přídavným doplňkovým osvětlením v několika různých provedeních. Intenzitu a teplotu světla je možné regulovat dálkovým ovládáním i nástěnným vypínačem.
- Unikátní model, který lze přizpůsobit dle požadavků zákazníka. K dispozici jsou dvě verze: ILLUSION PAINT se sádrokartonovou deskou (tloušťka 6 mm) nebo ILLUSION WH s bílou přetiratelnou ocelovou deskou. Sádrokartonová deska není součástí balení. Zobrazené obrázky jsou pouze ilustrační příklady návrhů.
- Minimální výška podhledu 160 mm.
- Váha : 25 Kg
Specifikace
- Kategorie: Ostrůvkové digestoře
- Rozměr: šířa 100 cm
- Barva: Bílá
- Úprava: Bílý lakovaný kov
- Ovládání: 3S+2B Dálkové ovládání
- Verze: Odtah i recirkulace
- Osvětlení: Strip LED 2 X 14W
- Výkon: 719 M3/hod. a víc
- Výkon del IEC: 230/440/560//670//750M3/H
- Hlučnost: 48/62/68//72//75 DB(A)
- Spotřeba: 198 W
- Průměr odtahu: 150 MM
- Tukový filtr: ALU
- Uhlíkový filtr: NENÍ SOUČÁSTÍ BALENÍ
- zpětná klapka: NENÍ SOUČÁSTÍ BALENÍ
- ELIILLUSIONH16WHA_návod (Návod k použití CZ, 6.98 MB)
- ELIILLUSIONH16WHA_schéma (Schéma v PDF, 59 KB)
- ELIILLUSIONH16WHA_informační list (Informační list, 287.24 KB)

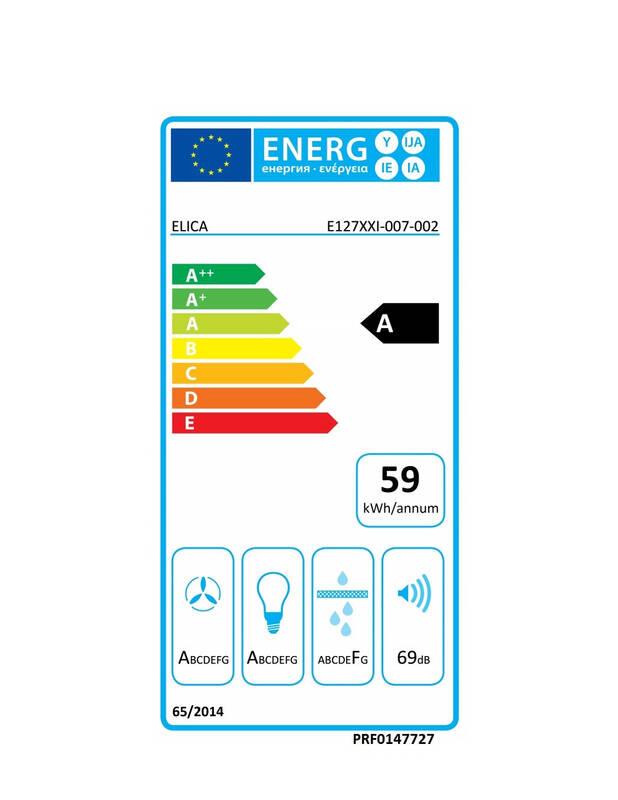

- ELIILLUSIONH16WHA_E (Energetický štítek PDF, 123.43 KB)
|
Návod k obsluze Odsavač par Elica ILLUSION H16 WH A 100 bílý
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 84 stránek, formát PDF, velikost souboru 7.32 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Odsavač par Elica ILLUSION H16 WH A 100 bílýPo dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Odsavač par Elica ILLUSION H16 WH A 100 bílý
Technické parametry Odsavač par Elica ILLUSION H16 WH| Záruka | 24 měsíců | | Funkce | | Boční odtah | Ano | | Horní odtah | Ne | | Zadní odtah | Ano | Zpětná klapka
Zpětná klapka je zařízení, které se vkládá na výstupní hrdlo digestoře v případě provozu s vnějším odtahem. Nejenže zabraňuje pronikání studeného vzduchu zvenčí, ale zároveň brání úniku teplého vzduchu z místnosti a následné tvorbě kondenzátu v potrubí - Zpětná klapka | Ne | | Výbava | Průměr odtahového hrdla
Průměr odtahového hrdla
Udává průměr výstupního hrdla digestoře - Průměr odtahového hrdla | 90 mm | Zpětná klapka v balení
Zpětná klapka v balení
Označuje přítomnost zpětné klapky ve výstupním hrdle digestoře.Užitečná pomůcka zabraňující pronikání průvanu do interiéru přes systém digestoře - Zpětná klapka v balení | Ne | Uhlíkový filtr v balení
Uhlíkový filtr
Označuje přítomnost (popřípadě typ) uhlíkového filtru. Ten filtruje procházející vzduch a používá se především v režimu recirkulace vzduchu - Uhlíkový filtr v balení | Ne | | Distribuce | Rozšířená záruka
Prodloužená záruka je bezplatný servis a to i po skončení zákonné záruční lhůty. Její rozsah je přesně definován v záručních podmínkách. Záruku lze v případě potřeby uplatnit na základě klasického nebo speciálního záručního listu, který je přiložen v každém balení nebo po registraci výrobku na stránkách výrobce (záleží na konkrétní značce) - Rozšířená záruka | - | | Další parametry | | Konstrukce odsavače par | ostrůvkový | | Maximální výkon odtahu | 750 m3/h | | Minimální hlučnost | 48 dB | | Maximální hlučnost | 75 dB | | Odsávání do komína | Ano | Recirkulace
Pokud není možnost odtahu par do komína, je možné používat aktivní uhlíkový filtr. Recirkulací se vrací do místnosti čistý vzduch. Filtry je třeba pravidelně měnit. Četnost výměny závisí na celkovém stupni použití. Při běžném provozu v kuchyni postačí výměna cca za půl roku - Recirkulace | Ano | | Počet motorů | 1 | | Počet rychlostí | 3 | Ovládání
Typ ovládání
Typ ovládání určuje způsob, jakým se zařízením budete manipulovat. Elektronické ovládání spoléhá na tlačítka a elektroniku, mechanické na ruční spínače, otočné regulátory a páky - Ovládání | dálkové ovládání | Komunikační displej
Komunikační displej
Displej informuje o základních údajích o spotřebiči - Komunikační displej | LED kontrolky | | Příkon | 198 W | | Barva | bílá | | Šířka | 100 cm | | Typ osvětlení | LED | Energetická třída
Zařazení výrobku do energetické třídy slouží k rychlé informaci o energetických vlastnostech výrobku. Označuje se písmeny A - G, přičemž A (A+/A++/A+++) značí nejmenší energetickou náročnost spotřebiče. Informace je zobrazena také graficky na energetickém štítku spotřebiče - Energetická třída | A | | Vhodné pro kuchyně IKEA METOD | Ano | | Retro | Ne | Hob2Hood
Funkce Hob2Hood® umožňuje bezdrátové propojení varné desky s odsavačem par - Hob2Hood | Ne | | Rozměry výrobku | | Šířka výrobku | 100.0 cm | | Výška výrobku | 16.0 cm | | Hloubka výrobku | 50.0 cm | | Hmotnost výrobku | 24.0 kg | | Rozměry balení | | Šířka balení | 140.0 cm | | Výška balení | 70.0 cm | | Hloubka balení | 60.0 cm | | Hmotnost balení | 26.0 kg |
