Okružní pila Güde TS 57-1200 SET

Český návod k obsluze v PDF formátu ke stažení

Český návod k obsluze Okružní pila Güde TS 57-1200 SET

Pro zvětšení klikněte na obrázek
Okružní pila Güde TS 57-1200 SET Obsah českého návodu Okružní pila Güde TS 57-1200 SET
  • Zařazení produktu: Pily okružní Güde
  • Značka: Güde
  • Popis a obsah balení
  • Technické informace a základní nastavení
  • Návod k obsluze
  • Často kladené otázky – FAQ
  • Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
  • Autorizovaný servis Güde Pily okružní

Okružní pila Güde TS 57-1200 SET Okružní pila Güde TS 57-1200 SET Okružní pila Güde TS 57-1200 SET Okružní pila Güde TS 57-1200 SET Okružní pila Güde TS 57-1200 SET
Návod k obsluze Okružní pila Güde TS 57-1200 SET obsahuje základní pokyny, které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod. Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními. Návod je nedílnou součástí výrobku Güde a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem. Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty. Stáhněte si oficiální Güde návod, v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.

A nezapomeňte – nevhodným používáním výrobku Güde výrazně zkracujete jeho životnost!



Popis produktu

Güde TS 57-1200 SET, modrá


Okružní pila Güde TS je vybavena vodicími lištami (700 mm) a paralelním hloubkovým mechanismem pro přesné, podélné a šikmé řezy. Práci usnadňuje možnost nastavení rychlosti řezu, pozvolný rozběh a protiskluzová rukojeť pro bezpečný úchop.
Řezný úhel je lze nastavit od 0° do +47° a plochý kryt umožňuje řezání i v těsné blízkosti stěn (15 mm). Pilový kotouč je vybaven 24 zuby a je možno jej aretovat. Nechybí ani bezpečnostní vypínač.


Klíčové vlastnosti:


  • Pro přesné, podélné a šikmé řezy
  • Nastavení rychlosti řezu dle materiálu
  • Aretace pilového kotouče
  • Protiskluzová rukojeť pro pevný úchop

 Pila okružní Güde TS 57-1200 SET
  • Ponorná pila s vodícími lištami a paralelním hloubkovým mechanismem pro přesné podélné a šikmé řezy. Plochý kryt umožňuje řezání i v těsné blízkosti stěn (15 mm). Nastavení řezných úhlů od 0° do +47°. Plynulé nastavení hloubky řezu. Aretace pilového kotouče.

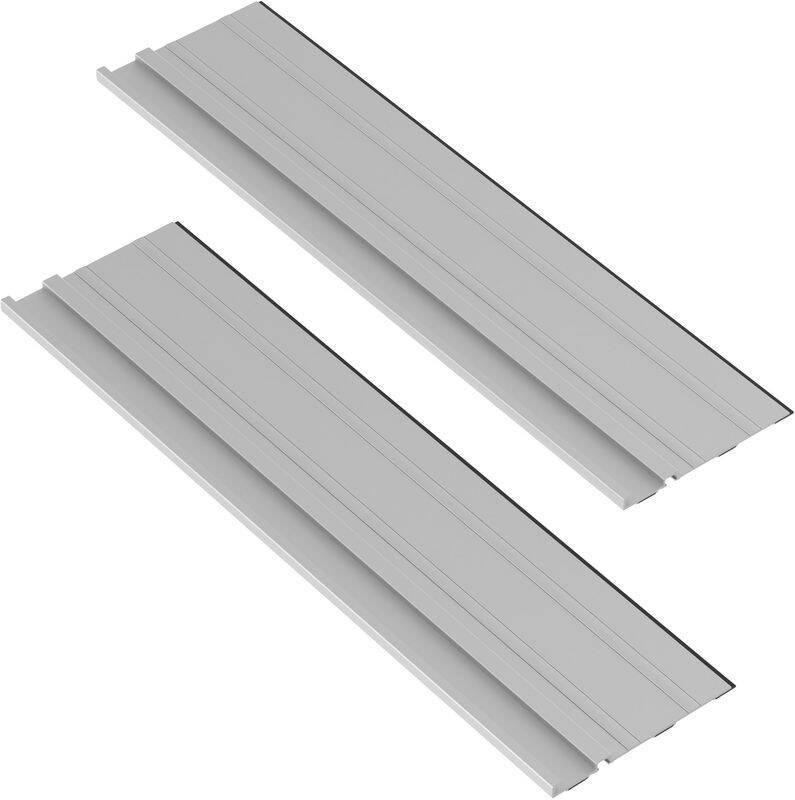

  • Bezpečnostní vypínač s blokováním zapnutí. Seřizovací šrouby pro přesné nastavení. Protiskluzová rukojeť s měkkým povrchem. Přípojka na odsávání prachu. Vhodná pro vytvoření dilatačních spár v podlahách, přesné ponorné řezy, řezání sádrokartonu. 1 x HM pilový kotouč 24 zubů, 2 x vodící lišta 700 mm, 1 x spojka lišty, 2 x svorka.
Technické informace:
  • Síťové připojení: 230 V
  • Frekvence: 50 Hz
  • Volnoběžné otáčky: 5200 min-1
  • Výkon motoru (P1): 1,2 kW
  • Průměr pilového kotouče: 165 mm
  • Upínací otvor pilového kotouče: 20 mm
  • Počet zubů pilového kotouče: 24 mm
  • Dosah otáčení: 47°
  • Hloubka řezu (při 90°): 57 mm
  • Hloubka řezu (při 45°): 42 mm
  • Typ přípojného kabelu: H05VV-F
  • Délka přípojného kabelu: 3 m
  • Rozměry (DxŠxV): 340 x 225 x 240 mm
  • Hmotnost bez kabelu: 4,6 kg


Návod k obsluze Okružní pila Güde TS 57-1200 SET

Níže je zobrazen náhled *.pdf souboru s návodem k obsluze. Jedná se o zkrácenou verzi.
Informace o souboru: 64 stránek, formát PDF, velikost souboru 1.35 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku:

Objednávka návodu k obsluze Okružní pila Güde TS 57-1200 SET

Po dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.

Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Okružní pila Güde TS 57-1200 SET

Technické parametry

Okružní pila Güde TS 57-1200 SET

Záruka 24 měsíců
Další parametry
Hloubka prořezu 57 mm
Hloubka řezu při 45° 42 mm
Příkon 1200 W
Průměr pilového kotouče 165 mm
Podstavec Ne
Průměr upínacího otvoru 20 mm
Napájení síťové (230 V)
Rozměry výrobku
Šířka výrobku 23.0 cm
Výška výrobku 24.0 cm
Hloubka výrobku 34.0 cm
Hmotnost výrobku 7.1 kg
Rozměry balení
Šířka balení 27.0 cm
Výška balení 26.0 cm
Hloubka balení 72.0 cm
Hmotnost balení 8.7 kg
