Český návod k obsluze Redukce Axagon VGA HDMI Pro zvětšení klikněte na obrázek
Obsah českého návodu Redukce Axagon VGA HDMI
- Zařazení produktu: Kabely Axagon
- Značka: Axagon
- Popis a obsah balení
- Technické informace a základní nastavení
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Axagon Kabely
 |
Návod k obsluze Redukce Axagon VGA HDMI obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Axagon a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Axagon návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Axagon výrazně zkracujete jeho životnost!
|

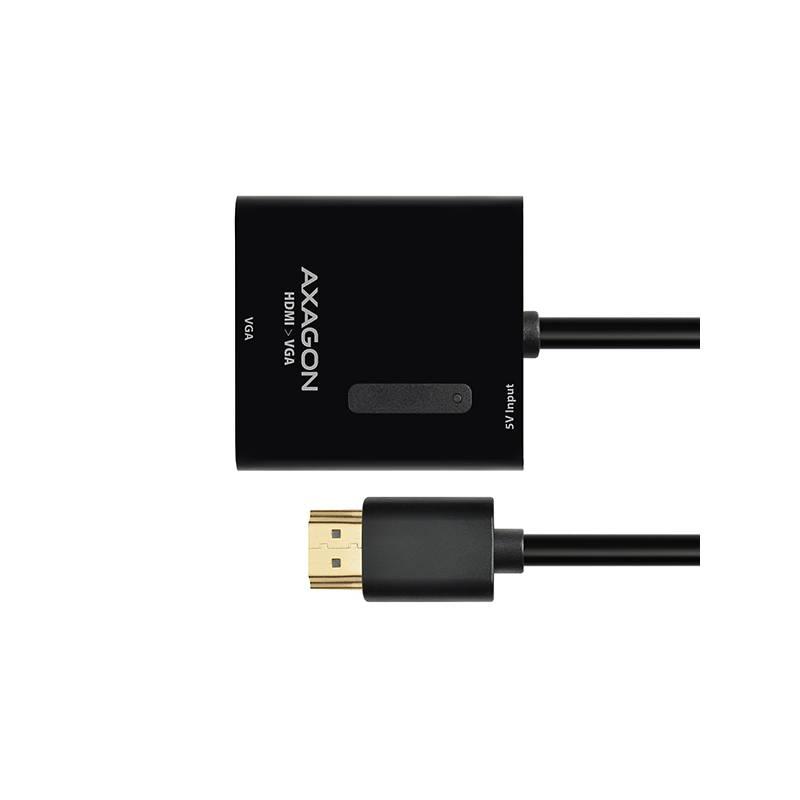

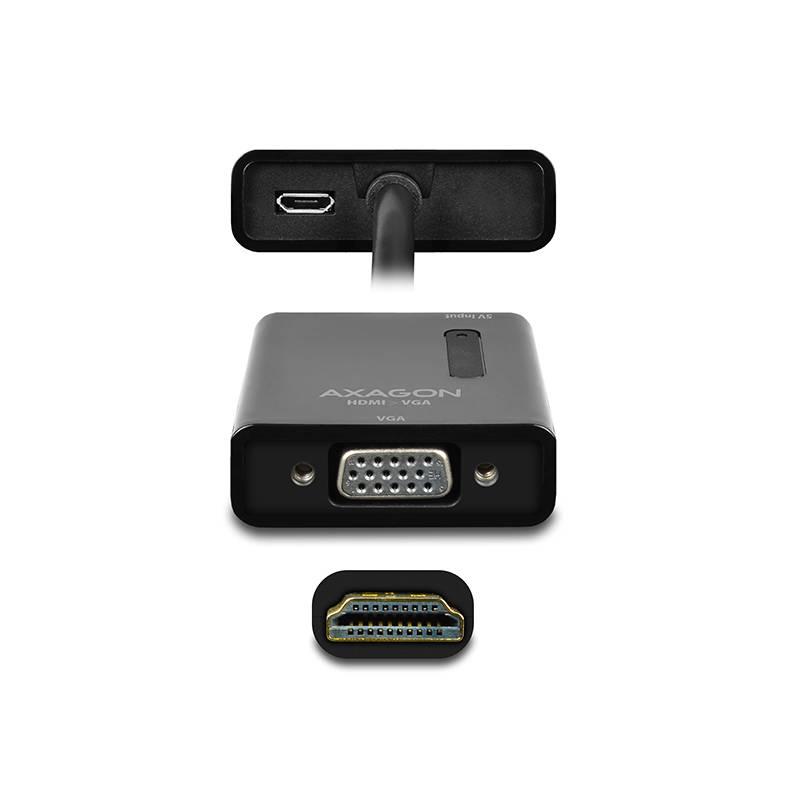

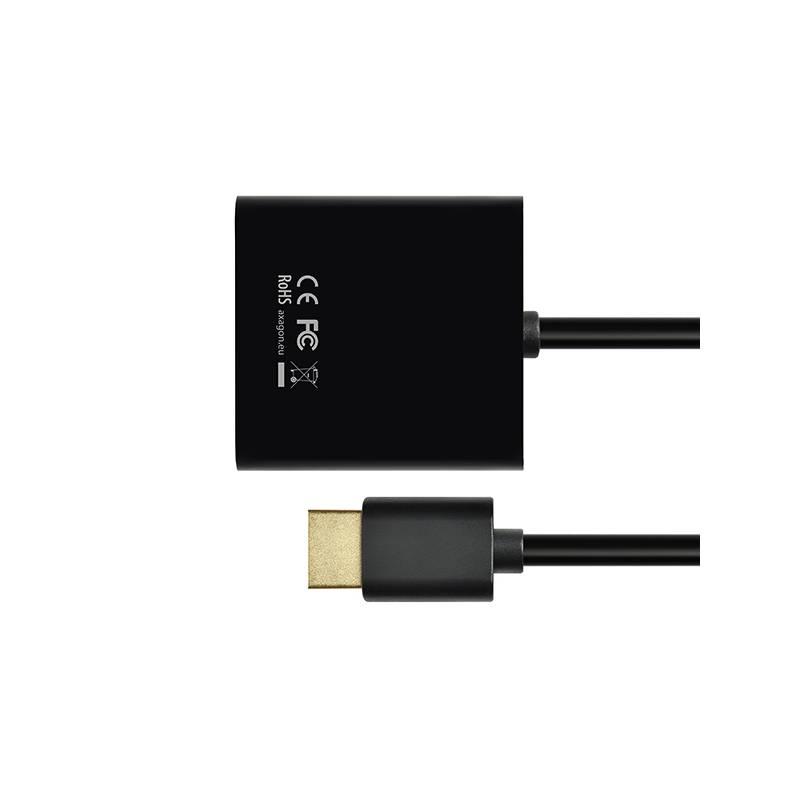

Popis produktuAktivní adapter AXAGON RVH-VG2 slouží k připojení staršího monitoru nebo projektoru s HDMI k počítačí s výstupem HDMI. Díky vestavěnému microUSB konektoru pro dodatečné napájení není problém připojit i zařízení se slabší úrovní napájení HDMI výstupu, jako například Raspberry Pi, Apple TV, některé Smart TV boxy a další. Při připojení ke stolnímu PC nebo notebooku dodatečné napájení není potřeba. Hardwarový převodník bez potřeby jakékoliv instalace či nastavování zajistí kvalitní přenos obrazu až do rozlišení FullHD 1920x1080. Redukce je pouze jednosměrná, tj. převodník z HDMI na VGA, ne naopak. Redukce neobsahuje zvukový výstup.
Automatická instalace
K správnému fungování není potřeba instalace, stačí dodržet pár kroků:
1. Výstupní HDMI konektor převodníku zapojte přímo do počítače
2. Do výstupního VGA konektoru převodníku připojte VGA kabel do monitoru nebo projektoru a šroubky na kabelu zajistěte bezpečné spojení s převodníkem.
3. Po zapnutí počítače je převodník okamžitě funkční, neinstalují se žádné ovladače
4. Zapněte zobrazovací zařízení a případně nastavte vstup na VGA nebo D-SUB
5. Objeví se obraz na zobrazovacím zařízení
6. V připadě potřeby připojte dodatečné napájení do microUSB konektoru převodníku. Napájecí zdroj není součástí balení, lze však použít jakoukoliv nevyužitou nabíječku mobilního telefonu s USB výstupem
Vlastnosti:
- Podporované frekvence 25 MHz – 165 MHz (dle možností vstupního zařízení)
- Podpora HDCP ochrany proti kopírování obrazového a zvukového obsahu
- Konverze z YCC422 na YCC444
- Podporované módy: zrcadlení plochy primárního monitoru (default nastavení), rozšíření plochy primárního monitoru
- Napájení z HDMI vstupu - není potřeba žádné externí napájení
- Možnost dodatečného napájení přes microUSB konektor, pokud úroveň napájení z HDMI výstupu má nižší než standardní úroveň
- Pozlacené konektory pro dokonalý kontakt a omezení oxidace
- Bílá LED decentně svítící indikující připojení napájení
- Kompaktní rozměry 45 x 47 x 16 mm
- Hmotnost 34g
- Délka kabelu napevno cca. 10 cm
Technická specifikace:
Vstup:
digitální rozhraní HDMI v1.4b (samec)
Výstup:
Analogové rozhraní VGA/ D-Sub (samice)
Matice pro bezpečné zajištění VGA kabelu
Podporované rozlišení:
Max. 1920 x 1080 (16:9) Full HD/1080p
1680 x 1050 (16:10) WSXGA+
1600 x 1200 (4:3) UXGA
1600 x 900 (16:9) HD+
1440 x 900 (16:10) WXGA+
1400 x 1050 (4:3) SXGA+
1366 x 768 (16:9) WXGA
1360 x 768
1280 x 1024 (5:4) SXGA
1280 x 960 (4:3) SXGA-
1280 x 800 (16:10) WXGA
1280 x 768 (5:3) WXGA
1280 x 720 (16:9) HD/WXGA/720p
1280 x 600
1152 x 864 (4:3) XGA+
1024 x 768 (4:3) XGA
800 x 600 (4:3) SVGA
640 x 480 (4:3) VGA
576i/576p PAL
480i/480p NTSC
Podporované operační systémy:
MS Windows všechny verze
Mac OS všechny verze
Linux všechny verze
DOS i všechny ostatní operační systémy
|
Návod k obsluze Redukce Axagon VGA HDMIStažení PDF návodu k obsluze pro Redukce Axagon VGA HDMI není v současné době možné. Soubor není připraven.
Technické parametry Redukce Axagon VGA HDMI| Záruka | 24 měsíců | | Partnumber | RVH-VG2 | | Další parametry | | Z konektoru | VGA (D-SUB) | | Do konektoru | HDMI | | Rozměry výrobku | | Rozměry balení | | Šířka balení | 9.5 cm | | Výška balení | 4.0 cm | | Hloubka balení | 14.5 cm | | Hmotnost balení | 0.1 kg |
