Český návod k obsluze Reproduktory JBL STAGE A190, 2 ks černé Pro zvětšení klikněte na obrázek
Obsah českého návodu Reproduktory JBL STAGE A190, 2 ks
- Zařazení produktu: Reprosoustavy JBL
- Značka: JBL
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis JBL Reprosoustavy
 |
Návod k obsluze Reproduktory JBL STAGE A190, 2 ks obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku JBL a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální JBL návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku JBL výrazně zkracujete jeho životnost!
|
Popis produktuReprosoustavy Stage A190 jsou vlajkovou lod celé řady JBL Stage. Tyto sloupové 21/2-pásmové reproduktory jsou ideálně dimenzovány pro většinu místností a jsou velmi univerzální. Lze je využit jako Hi-Fi reproduktory pro domácí stereo systém nebo jako přední reproduktory pro systém domácího kina. Vždy budou zárukou přesné a detailní reprodukce a za všech okolností skvělou volbou. Reprosoustavy poskytují výkon až 225 W s citlivostí 91 dB. To znamená při plném výkonu více než 114 dB na výstupu a A190 tak dokáží lehce zvládnout např. dynamiku zvuku živého jazzového koncertu. Impedance 6 Ω znamená, že tyto reproduktory budete moci bez problémů používat s většinou zesilovačů i AVR receiverů a zároveň získáte vyšší špičkový výkon oproti standardním 8 Ω reproduktorům.
Ozvučnice z 1,6 cm silné frézované MDF je na horní, spodní, zadní a boční straně skříně vytlumená 2,5 cm silnými panely Dacron, které omezují vnitřní stojaté vlnění. Tři strategicky umístěné příčné výztuhy, zvyšují celkovou tuhost skříně a snižují přenos vibrací z měničů. Oba basové měniče mají navíc každý vlastní samostatnou vnitřní komoru.
Dvojitý. bassreflexový nátrubek je směrovaný na zadní stěnu nad šroubovací připojovací terminály, které umožňují připojení nejen silných holých vodičů, ale i vodičů zakončených banánky nebo vidličkami a jsou vhodné i pro Bi-Wire nebo Bi-Amp zapojení. Díky bassreflexové konstrukci ozvučnice získáte bohatý a vyvážený zvuk i při nižších úrovních hlasitosti. Součástí dodávky jsou odnímatelné černé krycí mřížky z průzvučné tkaniny a elegantní podstavy, které nejen zvyšují estetický dojem, ale zároveň zvyšují stabilitu stojícího reproduktoru.
21/2-pásmová konstrukce inspirovaná legendárními JBL studiovými monitory.

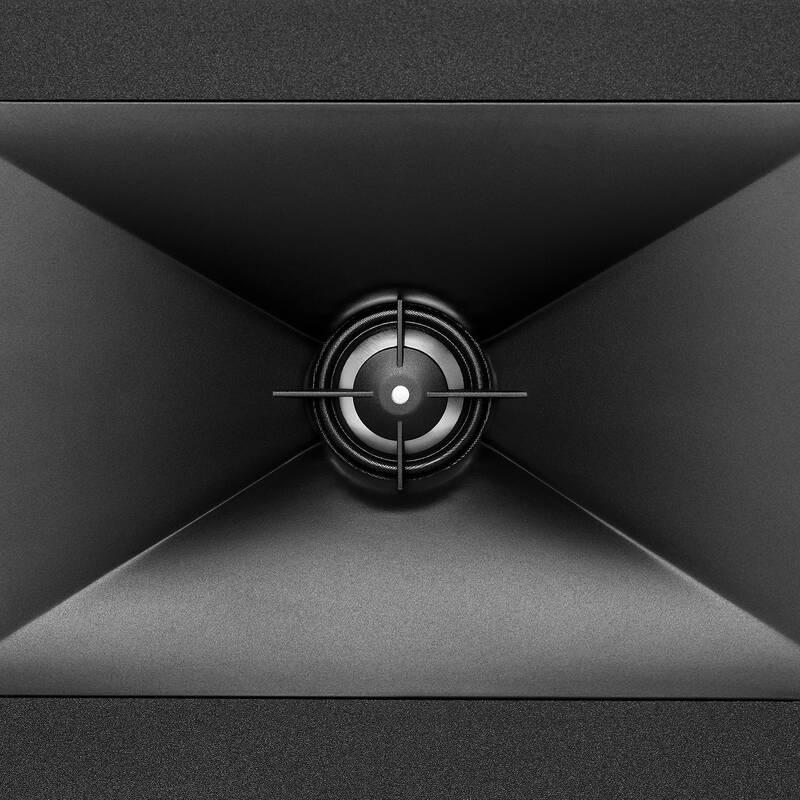

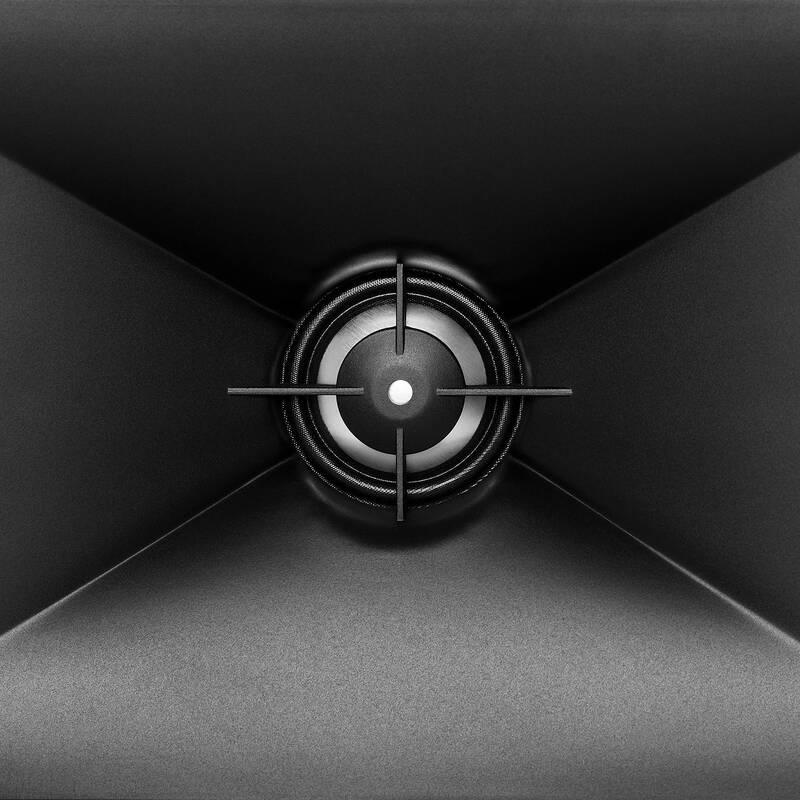

1" (25 mm) hliníkový kopulový výškový reproduktor s patentovanou geometrií zvukovodu High-Definition Imaging (HDI™) byl navržen pro JBL Professional M2 Master Reference Monitor. Tato technologie zlepšuje citlivost výškového reproduktoru a rozptyl v místě výhybky (120 stupňů horizontálně). Výsledkem je lepší prezentace jemných detailů v přesně definovaném prostoru s typickou JBL studiovou signaturou. Dělící kmitočet výškového reproduktoru je na výhybce nastaven na 2 kHz.
Dva 8" (200 mm) basové reproduktory s bílou kuželovou polycelulózovou membránou na pryžovém závěsu jsou zárukou precizního podání nízkých frekvencí již od 36 Hz, s charakteristickou kresbou basových tónů a pevnou konturou, srovnatelnou s mnohem dražšími firemními modely. Spodní reproduktor je určen pro nejnižší frekvence a má nastavený dělící kmitočet (crossower) na 1,4 kHz. Dvě a půl pásma znamená, že každému z basových reproduktorů jsou přiřazeny mírně odlišné úkoly. Zatímco spodní z reproduktorů je vyhrazen pouze pro basy, horní z dvojice sice začíná na stejné nejnižší frekvenci, ale jeho horní dělící kmitočet zasahuje až do vyšších frekvencí, kde přebírá pásmo výškový reproduktor. - JBL STAGE ARENA Speakers - Declaration of Conformity (Prohlášení o shodě (CE), 615.42 KB)
|
Návod k obsluze Reproduktory JBL STAGE A190, 2 ks černé
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Reproduktory JBL STAGE A190, 2 ks černé
Technické parametry Reproduktory JBL STAGE A190, 2 ks| Záruka | 24 měsíců | | Reproduktory | | Typ určení | sloupové | | Typ soustavy | pasivní | Konfigurace reprosoustavy
Definuje strukturu repro soustavy, první číslice udává počet širokopásmových reproduktorů, druhá číslice je počet hlubokotónových (basových) reproduktorů - Konfigurace reprosoustavy | 2.0 | | Centrální reproduktory | | Centrální reproduktor | Ne | | Hlavní reproduktory | | Počet pásem / hlavní reproduktory | 2.5 | | Subwoofer | | Subwoofer | Ne | | Funkce | Bass Reflex
Otvor v reproduktorové bedně. Umožňuje konstrukci beden menších rozměrů tím, že akustický tlak, který by bylo potřeba utlumit uvnitř skříně je odváděn ven. Konstrukce je přizpůsobena tak, že vystup z bass-reflexu je ve fázi s reproduktorem a tím dochází k posílení vyzařovaného výkonu v oblasti nízkých kmitočtů - Bass Reflex | Ano | | Obecné informace | Citlivost
Udává hladinu akustického tlaku vysílaného reproduktorem. Měřeno ve vzdálenosti 1m od zdroje, při napětí reproduktoru 2,83 V. Průměrná citlivost dnešních reprosoustav je 89 dB - Citlivost | 91 dB | Impedance
Impedance je hodnota, která je proměnlivá v závislosti na kmitočtu reproduktoru. U reproduktorů je důležité použít stejnou impedanci, jakou má zesilovač (nebo vyšší). Také je vhodné mít stejnou impedanci u všech reporduktorů v dané jedné zvukové soustavě.
Udává se v jednotce Ohm (Ω) a obvykle se pohybuje v rozmezí 2-16 Ohm, u sluchátek i více.
Impedance | 6 ohm | | Výkon zesilovače maximální | 225 W | | Venkovní použití | Ne | Počet ks v balení
Popisuje rozsah dodávky daného produktu.
Bulk
Základní balení obsahující pouze fyzický produkt. Tento typ balení neobsahuje krabici, kabeláž, návod, ani jiné doplňkové předměty.
Retail
Balení které je primárně určeno pro koncové uživatele. Produkt je dodáván v krabici, dodávka obsahuje například spojovací materiál, či software.
Upozornění: rozsah jednotlivých typů
balení se může lišit v závislosti na výrobci - Počet ks v balení | 2 ks | | Rozměry výrobku | | Šířka výrobku | 26.0 cm | | Výška výrobku | 107.0 cm | | Hloubka výrobku | 37.0 cm | | Hmotnost výrobku | 45.1 kg | | Rozměry balení | | Šířka balení | 54.0 cm | | Výška balení | 122.5 cm | | Hloubka balení | 40.5 cm | | Hmotnost balení | 26.8 kg |
