Český návod k obsluze Svářečka Güde GIS GIS 141 SET Pro zvětšení klikněte na obrázek
Obsah českého návodu Svářečka Güde GIS GIS 141 SET
- Zařazení produktu: Svářečky Güde
- Značka: Güde
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Güde Svářečky
 |
Návod k obsluze Svářečka Güde GIS GIS 141 SET obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Güde a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Güde návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Güde výrazně zkracujete jeho životnost!
|
Popis produktu Güde GIS 141 SET, modrá/černá

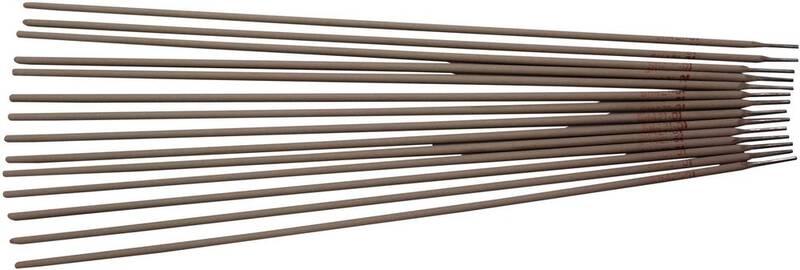

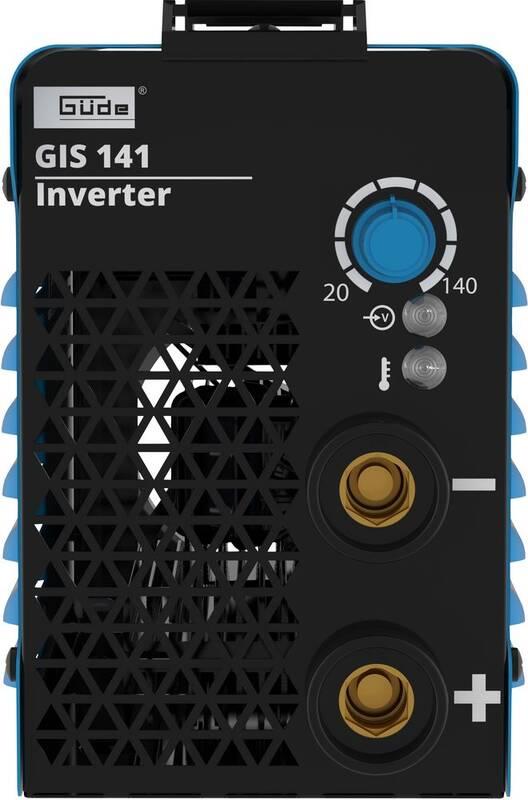

Invertorová svářečka Güde GIS 141 je určená pro ruční obloukové svařování obalenou elektrodou (MMA) o průměru 1,6–4 mm. Ocení ji především zkušení svářeči, ale díky snadné obsluze i úplní začátečníci. Umožní plynulé nastavení úrovně svářecího proudu od 10 do 140 A, přičemž proti případnému přehřátí spolehlivě chrání pomalu reagující tepelná pojistka.
Mnoho chytrých funkcí usnadní práci
V případě, že budete chtít svařovat technologií MMA, jistě vám přijde vhod hned několik chytrých funkcí usnadňujících práci. Funkce Hot Start se postará o usnadnění zapálení oblouku automatickým navýšením zapalovacího proudu, Arc Force zase stabilizuje hořící elektrický oblouk. Anti Stick posléze skokově sníží svářecí proud v případě přilepení elektrody ke svařovanému materiálu.
Invertorová svářečka přichází ve speciální sadě, kde kromě samotného zařízení najdete i nárazuvzdornou samostmívací svářečskou masku GSH-TC-2, určenou k ochraně zraku při obloukovém svařování metodami MMA, MIG/MAG, WIG, FLUX, PAW či broušení a dále svářecí kabel s držákem elektrod, kabel se zemnící svorkou a drátěný kartáč (kladívko na strusku).
Klíčové vlastnosti:
- Invertorová svářečka určená pro svařování technologií MMA
- Plynulé nastavení svářecího proudu 20–140 A
- Mikroprocesorová řídicí jednotka s výkonnými spínacími tranzistory IGBT
- Transportní rukojeť a ramenní popruh usnadní přenos
- Doporučená tloušťka svařovaného materiálu 1–7 mm
- Ochrana třídy IP 21 S
- V sadě s doplňkovým příslušenstvím – svářečskou kuklou, kladivem na strusku s kartáčkem, popruhem na přenášení, držákem elektrod a uzemňovací svorka s kabelem
Invertorová svářečka určená pro ruční obloukové svařování obalenou elektrodou (MMA). Ve speciální sadě se spoustou příslušenství, včetně svářečské kukly, držáku elektrod, uzemňovací svorky s kabelem a kladivem na strusku s kartáčkem.
Komfortní práce i přenos
Tělo svářečky z odolného ocelového plechu je velmi kompaktní s rozměry 300 × 300 × 250 mm a nízkou hmotností 4,1 kg, což ji předurčuje ke snadnému přenášení i uskladnění. Samotný přenos je maximálně pohodlný s pomocí transportní rukojeti a ramenního popruhu.
Invertorová svářečka GIS 141 SET- Elektrodový svařovací invertor s tepelnou ochranou, vhodný pro příležitostné menší svařovací nebo řezací práce.
- Funkce Hot-Start (dokonalé zapálení svařovacího oblouku), Anti-Stick (eliminuje možnost přilepení elektrody), Arc-Force (automatické řízení dynamiky a stabilizace elektrické).
- Doba zapnutí při maximálním svařovacím proudu 230 V: 20 %.
- Kladivo na strusku s kartáčkem, držák elektrod s kabelem (zásuvková přípojka 9 mm), uzemňovací svorka s kabelem (zásuvková přípojka 9 mm), popruh na přenášení.

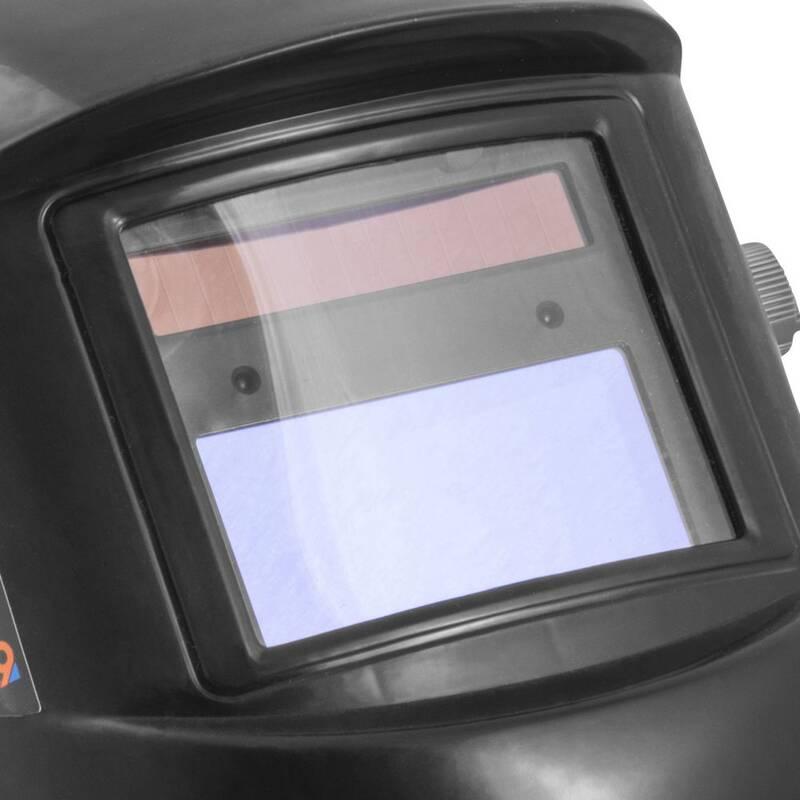

- Samostmívací svářečská kukla GSH-TC-2, odolná proti nárazu, plynule nastavitelná páska na hlavu, čalouněná páska na čelo, technologie True Colour (pro optimální viditelnost ve skutečných barvách), testovaný typ.
Technické parametry:- Síťové připojení: 230 V
- Frekvence: 50 – 60 Hz
- Třída ochrany: I
- Způsob ochrany (IP): 21 S
- Třída izolace: H
- Maximální síťový výkon 230 V: 5,98 kVA
- Pojistka, pomalu reagující: 16 A
- Napětí při volnoběžném chodu: 72 V
- Rozsah ovládání svařovacího proudu: 10 – 140 A
- Doba zapnutí při maximálním proudu 230 V: 140 ~ 20 A ~ %
- Doporučená tloušťka materiálu: 1 – 7 mm
- Tloušťka elektrody: 1 – 4 mm
- Rozměry (DxŠxV): 300 x 300 x 250 mm
Svářečská kukla:- Druh napájení: solární
- Ochranné sklo: EN379
- Rozměry ochranného skla (DxŠ): 110 x 90 x 9 mm
- Velikost průzoru (DxŠ): 925 x 425 mm
- Reakční doba zesvětlení/ztmavení: 3/10 000 s
- Reakční doba ztmavení/zesvětlení: 0,1 – 0,8 s
- Stupeň ztmavení: DIN 9 – 13
- Stupeň zesvětlení: DIN 4
- Hmotnost netto/brutto: 4,9 kg/6,7 kg
|
Návod k obsluze Svářečka Güde GIS GIS 141 SET
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 60 stránek, formát PDF, velikost souboru 4.43 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Svářečka Güde GIS GIS 141 SETPo dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Svářečka Güde GIS GIS 141 SET
Technické parametry Svářečka Güde GIS GIS 141 SET| Záruka | 24 měsíců | | Další parametry | Max. proud / teplota (A/°C)
Většinu tenčích materiálů svaříte se 100 A, svářečky s hodnotou max. 160 A vám poskytnou dost silný proud, ale na profesionální využití doporučujeme proud od 250 A. Záleží také na teplotě, vyšší teplota roztaví materiál rychleji - Max. proud / teplota (A/°C) | 140 | | Typ | svářečka elektrická | | Možnost využití | hobby | Typ svářečky
Invertorové svářečky jsou v porovnání s trafosvářečkami propracovanější. Jsou podstatně lehčí a střídavé napětí proměňují na vysokofrekvenční. Polyfuzní slouží na sváření plastových trubek. Plazmová svářečka zajistí přesný a kvalitní řez a díky kompaktnosti lehkou přenosnost. Transformátorová pracuje pomocí střídavého proudu a nemá v sobě elektroniku, proto je spolehlivější a levnější - Typ svářečky | invertorová svářečka | | Rozměry výrobku | | Šířka výrobku | 13.0 cm | | Výška výrobku | 20.0 cm | | Hloubka výrobku | 28.0 cm | | Hmotnost výrobku | 4.1 kg | | Rozměry balení | | Šířka balení | 34.0 cm | | Výška balení | 23.0 cm | | Hloubka balení | 42.0 cm | | Hmotnost balení | 6.7 kg |
