Český návod k obsluze Svářečka Güde SG SG 121 AK Pro zvětšení klikněte na obrázek
Obsah českého návodu Svářečka Güde SG SG 121 AK
- Zařazení produktu: Svářečky Güde
- Značka: Güde
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Güde Svářečky
 |
Návod k obsluze Svářečka Güde SG SG 121 AK obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Güde a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Güde návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Güde výrazně zkracujete jeho životnost!
|

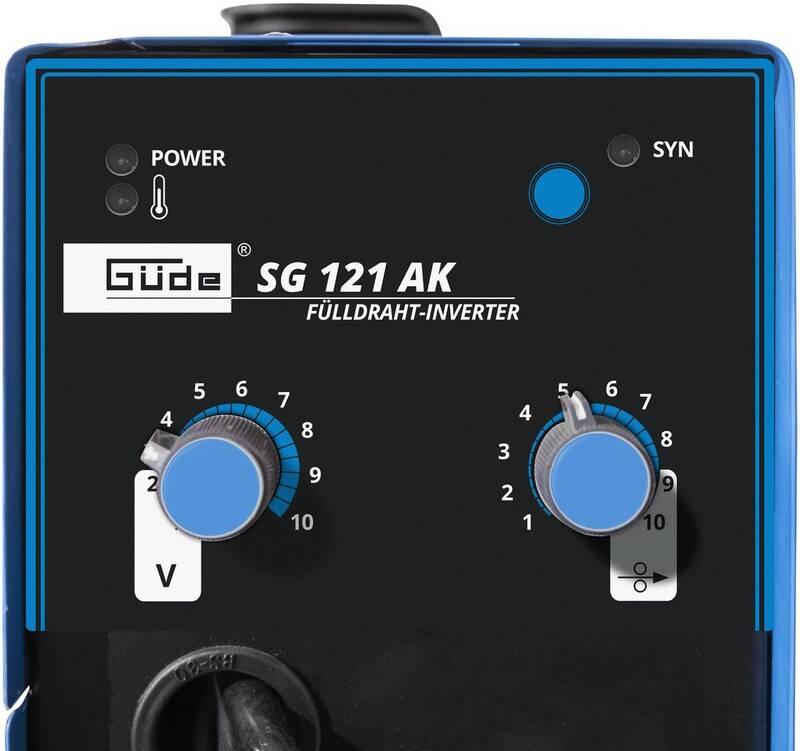

Popis produktuGüde SG SG 121 AK
Pomocí invertorové svářečky Güde SG SG 121 AK zvládnete bez obtíží svařovat trubičkovým drátem s tloušťkou do 0,9 mm, který odpovídá malé cívce. Odolné zařízení zajistí rychlý, přesný a bezpečný provoz, který ještě vylepšuje pokročilá tepelná ochrana proti přetížení spolu s chladicím ventilátorem a uzemňovacím kabelem.
Automatická i manuální regulace rychlosti podávání drátu
Technologie IGBT pomáhá navyšovat výkon, aniž by docházelo k větší produkci tepla. Přístroj si zachovává vyšší účinnost a menší hlučnost, takže se hodí pro práci v jakémkoliv prostředí. Systém synergicky regulovaného podávání drátu dokáže automaticky nastavit rychlost na optimální hodnoty. Pokud však chcete, můžete si rychlost upravit také manuálně. Svým výkonem a kapacitou se svářečka hodí pro příležitostné používání v menším rozsahu, např. v domácí dílně.
Klíčové vlastnosti:
- Kompaktní design vhodný pro práci v jakémkoliv prostředí
- Bezpečný provoz zajišťuje pokročilá tepelná pojistka
- Výkon pomáhá navýšit technologie IGBT
- Vyberte si mezi automatickým a manuálním nastavením rychlosti
- Bohaté příslušenství pro nerušenou práci
Obsah balení:
- Svářečka
- Plněný drát
- 3× náhradní tryska
- Náhradní posuvný válec
Svářečka SG 121 AK- Invertorová svářečka pro svařování trubičkovým drátem do tloušťky 0,9 mm (malá cívka).
- Plášť z ocelového plechu s práškovým nástřikem.
- Tepelná ochrana proti přetížení, chladící ventilátor, chlazení s nuceným oběhem.
- Uzemňovací kabel s ukostřovací svorkou, hadicové vedení s přímým připojením.
- Drátěný kartáč s kladivem na strusku.

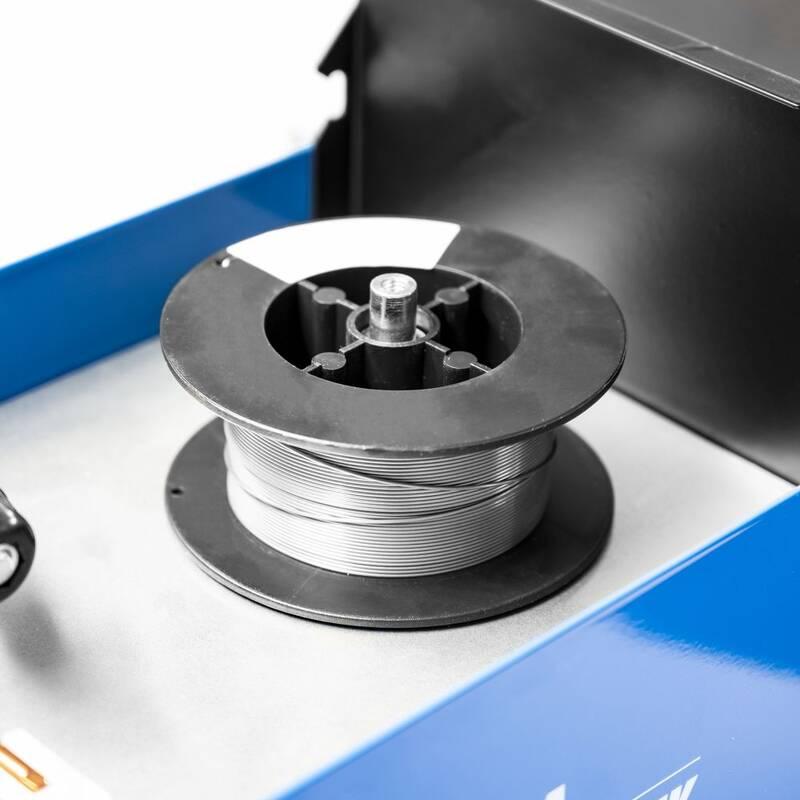

- Včetně plněného drátu (0,9 mm/0,45 kg), náhradních trysek (3x elektrické trysky 0,9 mm), náhradního posuvného válce (0,9 mm).
- Kompaktní invertorová svářečka s inovativní technologií plněného drátu.
- S IGBT pro větší výkon, menší produkci tepla, vyšší účinnost a menší hlučnost.
- Jednoduché a efektivní svařování speciálním drátem, ve kterém je uzavřen ochranný plyn v práškové formě.
- S novým, inovativním, synergicky regulovaným podáváním drátu se rychlost podávání drátu automaticky nastaví na optimální hodnotu.
- Rychlost podávání drátu lze alternativně regulovat i manuálně.
- Vhodná pro příležitostné použití v menším rozsahu v dílně a při montáži, protože není nutná plynová láhev.
- Určena pro střední tloušťky materiálu v rozmezí 1,5 až 8 mm.
- Plynule nastavitelná od 25 do 120 A.
- Vhodná i pro svařování venku ve větrném prostředí, protože ochranný plyn nelze odfouknout.
- Je okamžitě připravena k použití s připojeným balíkem hadic, ukostřovací svorkou, včetně 0,45 kg svařovacího drátu, 3 náhradních trysek 0,9 mm a náhradního podávacího válečku 0,9 mm.
Technické parametry:- Síťové připojení: 230 V
- Frekvence: 50 Hz
- Způsob ochrany (IP): 21S
- Izolační třída: H
- Maximální příkon při 230 V: 6 kVA
- Výkon při chodu naprázdno: 5,2 W
- Napětí při chodu naprázdno: 86 V
- Účinnost: 81 %
- Jištění: 16 A
- Rozsah regulace svařovacího proudu: 25 – 120 A
- Doba zapnutí při maximálním svařovacím proudu 230 V: 120 ~ 20 A ~ 10%
- Doporučená tloušťka materiálu: 2 - 6 mm
- Tloušťka plněného drátu: 0,9 mm
- Rozměry (DxŠxV): 340 x 140 x 240 mm
- Hmotnost netto/brutto: 6,5 kg/7,7 kg
|
Návod k obsluze Svářečka Güde SG SG 121 AK
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 124 stránek, formát PDF, velikost souboru 10.68 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Svářečka Güde SG SG 121 AKPo dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Svářečka Güde SG SG 121 AK
Technické parametry Svářečka Güde SG SG 121 AK| Záruka | 24 měsíců | | Další parametry | Max. proud / teplota (A/°C)
Většinu tenčích materiálů svaříte se 100 A, svářečky s hodnotou max. 160 A vám poskytnou dost silný proud, ale na profesionální využití doporučujeme proud od 250 A. Záleží také na teplotě, vyšší teplota roztaví materiál rychleji - Max. proud / teplota (A/°C) | 120 | | Typ | svářečka elektrická | | Možnost využití | hobby | Typ svářečky
Invertorové svářečky jsou v porovnání s trafosvářečkami propracovanější. Jsou podstatně lehčí a střídavé napětí proměňují na vysokofrekvenční. Polyfuzní slouží na sváření plastových trubek. Plazmová svářečka zajistí přesný a kvalitní řez a díky kompaktnosti lehkou přenosnost. Transformátorová pracuje pomocí střídavého proudu a nemá v sobě elektroniku, proto je spolehlivější a levnější - Typ svářečky | invertorová svářečka | | Rozměry výrobku | | Šířka výrobku | 14.0 cm | | Výška výrobku | 24.0 cm | | Hloubka výrobku | 34.0 cm | | Hmotnost výrobku | 6.5 kg | | Rozměry balení | | Šířka balení | 23.5 cm | | Výška balení | 30.0 cm | | Hloubka balení | 41.0 cm | | Hmotnost balení | 7.7 kg |
