Český návod k obsluze Switch QNAP QSW-308-1C Pro zvětšení klikněte na obrázek
Obsah českého návodu Switch QNAP QSW-308-1C
- Zařazení produktu: Switche QNAP
- Značka: QNAP
- Popis a obsah balení
- Technické informace a základní nastavení
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis QNAP Switche
 |
Návod k obsluze Switch QNAP QSW-308-1C obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku QNAP a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální QNAP návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku QNAP výrazně zkracujete jeho životnost!
|

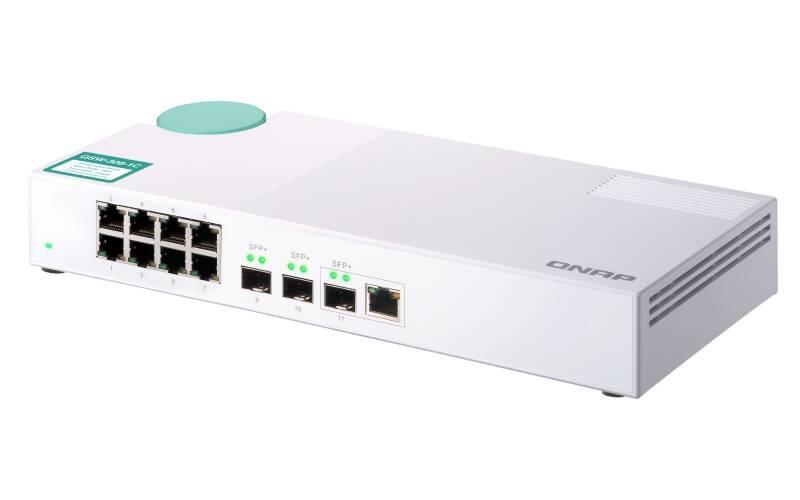

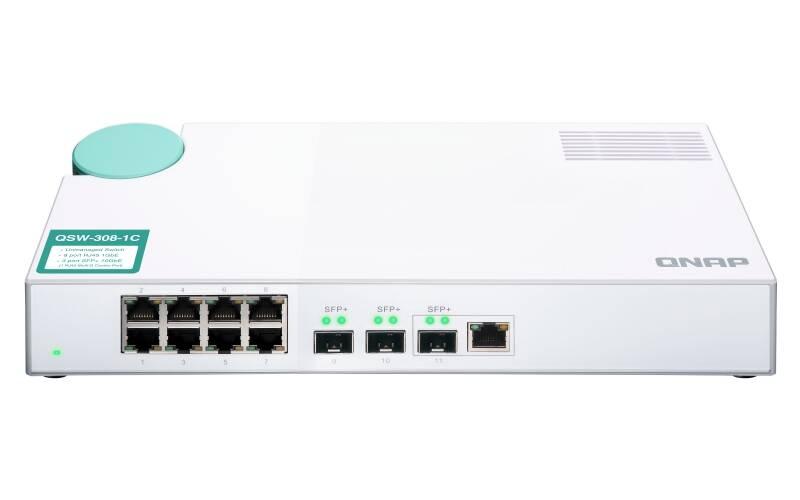

Popis produktuQNAP QSW-308-1C
Připojte zařízení ve své firmě nebo domácnosti k rychlému a stabilnímu internetu. Využijte přepínač QNAP QSW-308-1C, který poslouží k okamžitému upgradu na hybridní vysokorychlostní síťové prostředí. Zařízení disponuje třemi porty pro 10G SPF+, kombinovaným portem SPF+/RJ45 a osmi gigabitovými porty, kam můžete pomocí kabelu připojit počítač, tiskárnu, televizor a mnohé další přístroje.

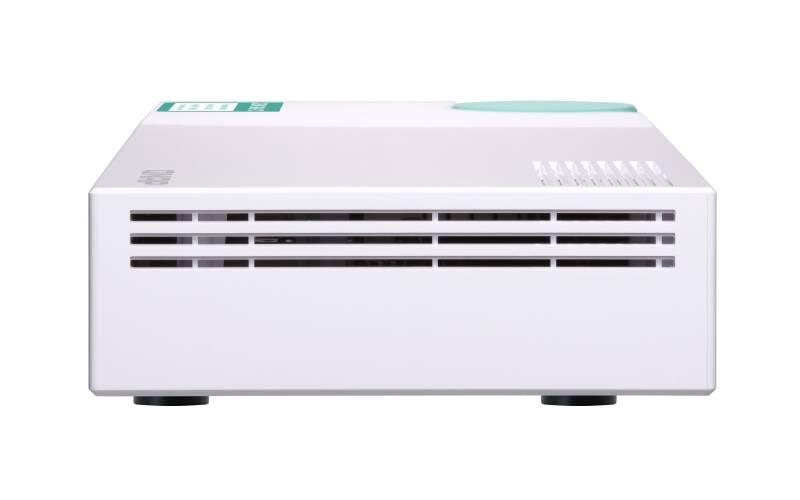

Ventilovaná konstrukce
Přepínač pracuje velmi tiše a má kompaktní rozměry, skvěle se proto hodí na váš pracovní stůl. Jedinečný design s ventilovanou konstrukcí nepotřebuje k chlazení motor. Vysoký výkon zůstává i bez ventilátoru, čímž se výrazně snižuje úroveň hlučnosti. Díky síťovým adaptérům Thunderbolt 3 na 10GbE lze k vysokorychlostní síti připojit např. také notebooky a jiná zařízení, která jsou omezená z hlediska upgradování.
Přepínač vám zajistí upgrade na hybridní vysokorychlostní síť.

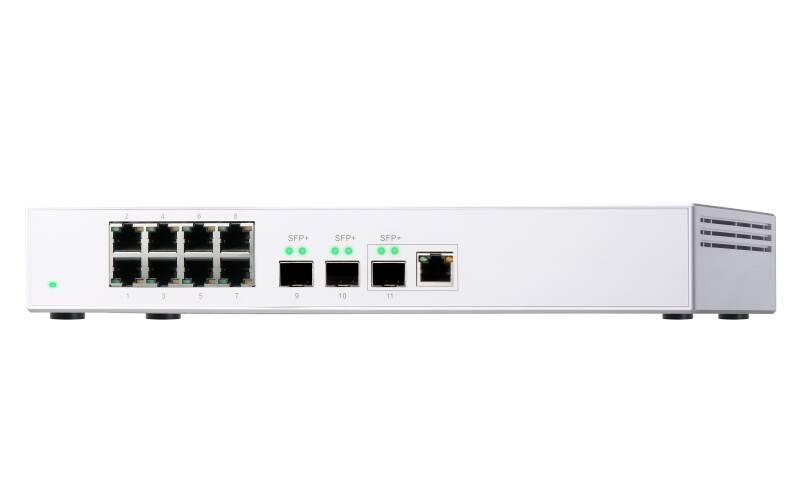

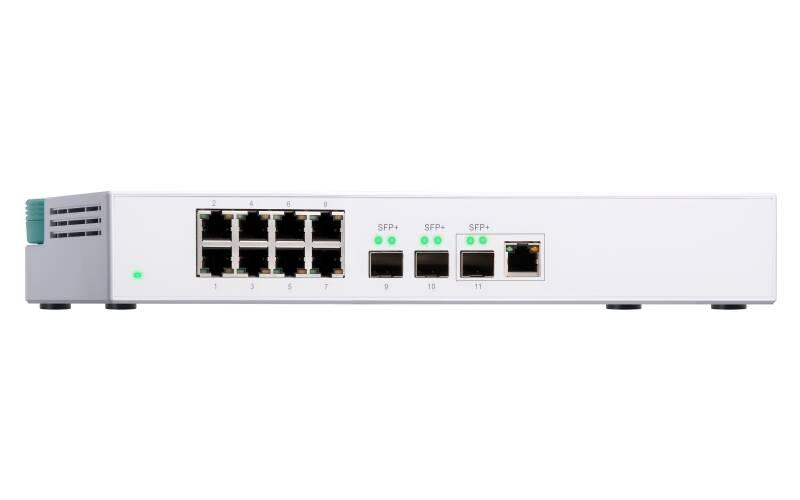

Bohatá nabídka portů
Na přepínači najdete tři SPF+ porty, kombinovaný port SFP+/RJ45 a osm portů pro gigabitovou síť. Můžete tak snadno připojit všechna zařízení v domácnosti a užívat si na nich rychlý a stabilní drátový internet.
Bezvětrákové provedení
Unikátní provedení přístroje sází na design bez ventilátoru. Díky tomu je jeho chod ještě tišší, aniž by přitom docházelo ke snižování výkonnosti.
Snadná instalace
Složité a zdlouhavé nastavování je již minulostí. S funkcí Plug & Play stačí přepínač zapojit do zásuvky a pomocí kabelů připojit vybraná zařízení. Přístroj sám automaticky nastaví optimální rychlosti a postará se o dodání ideálního datového toku pro různá zařízení.Cenově efektivní, základní 10GbE přepínač s 5ti rychlostní sítí 10GBASE-T/ NBASE-T a gigabitovou sítí
Zařízení QSW-308-1C je neřízený přepínač se 3 porty pro 10G SFP+ a 8 porty pro síť Gigabit, který poskytuje tři porty 10GbE SFP+ (s jedním kombinovaným portem 10GbE SFP+/RJ45) a osmi porty Gigabit. Zařízení QSW-308-1C vám umožňuje okamžitý upgrade na hybridní vysokorychlostní síťové prostředí za cenově efektivní hodnotu a je kompatibilní s technologiemi 10GbE a NBASE-T na podporu až pěti rychlostí (10G / 5G / 2,5G / 1G / 100M). Kombinovaný port SFP+ (optika) / RJ45 (měď) také poskytuje vyšší přenosové rychlosti při používání se stávajícími kabely. Vzhledem k stolnímu provedení a tichému provozu zařízení QSW-308-1C dokonale zapadne do domácnosti a kanceláří, zatímco poskytuje vysoký výkon, nízkou latenci a vynikající funkčnost.
- Zařízení QSW-308-1C poskytuje tři porty 10GbE SFP+ (s jedním kombinovaným portem 10GbE SFP+/RJ45) a osmi porty Gigabit. Zařízení QSW-308-1C je kompatibilní s technologiemi 10GbE a NBASE-T na podporu pěti rychlostí (10G / 5G / 2,5G / 1G / 100M). Kombinovaný port SFP+ (optika) / RJ45 (měď) nabízí vyšší přenosové rychlosti při používání se stávajícími kabely.
- Jedinečné bezvětrákové provedení s ventilovanou konstrukcí zajišťuje tichý chod a přitom dbá na zachování vysokého výkonu.
- Stačí, když model QSW-308-1C připojíte ke svým zařízením, a on už udělá zbytek. Podporuje automatické nastavení pro optimální rychlost a duplexní detekce při připojování různých zařízení.
Flexibilní zavádění díky portům 10G SFP+ (optické vlákno) a Gigabit
Zařízení QSW-308-1C nabízí tři porty 10GbE SFP+ a osm portů pro gigabitovou síť pro připojení různých zařízení umožňujících hybridní vysokorychlostní síť v domácnostech i kancelářích. S rozhraními SFP+ lze používat kabely DAC (Direct Attach Copper) pro přímé připojení k zařízením SFP+. Používat můžete také moduly optického transceiveru 10G-SFP-T (měď) pro připojení zařízení 10GBASE-T/NBASE-T™ prostřednictvím kabelů RJ45 kategorie 6, 5 nebo 5e. Kapacita přepínání modelu QSW-308-1C je 76 Gb/s, což zaručuje úplný potenciál pro každý port.
Vyšší rychlosti pomocí stávajících kabelů s využitím 10GBASE-T a NBASE-T
Zařízení QSW-308-1C je kompatibilní s technologiemi 10GbE a NBASE-T na podporu až pěti rychlostí (10G / 5G / 2,5G / 1G / 100M). Kombinovaný port SFP+ (optika) / RJ45 (měď) nabízí vyšší přenosové rychlosti se stávajícími kabely. V závislosti na typech a délce kabelů lze dosáhnout různých rychlostí pro rychlejší, efektivnější datový přenos.
Vylepšete svou produktivitu pomocí QNAP NAS s možností využití 10GbE
Mnoho řad QNAP NAS je navrženo tak, aby byly připraveny na 10GbE, nebo aby bylo možné je okamžitě upgradovat zakoupením a instalací síťového adaptéru 10GbE. Zařízení QNAP NAS jsou také k dispozici s 10GbE SFP+ a 10GBASE-T jako standardem za účelem úplné podpory vysokorychlostních sítí 10GbE, aby je bylo možné využívat pro aplikace náročné na IOPS, jako je virtualizace, databáze, editace videí ve vysokém rozlišení a sdílení pracovních postupů.
Pomocí rozšiřujících síťových karet a síťových adaptérů QNAP si vybudujte vysokorychlostní síť
Společnost QNAP poskytuje širokou škálu síťových zařízení, aby pomohla podnikovým i domácím uživatelům s vylepšením síťové infrastruktury, aby odpovídala rostoucím požadavkům na šířku pásma. Rozšiřující síťové karty QNAP 10GbE, síťové adaptéry Thunderbolt 3 na 10GbE a síťové adaptéry USB 3.0 na 5GbE lze všechny používat se zařízením QSW-308-1C při vytváření kompletního vysokorychlostního síťového prostředí pro zvýšení výkonu při editací fotografií/videí, virtualizaci, přenosu dat ve velkých souborech a dalších pásmově náročných úkolech.

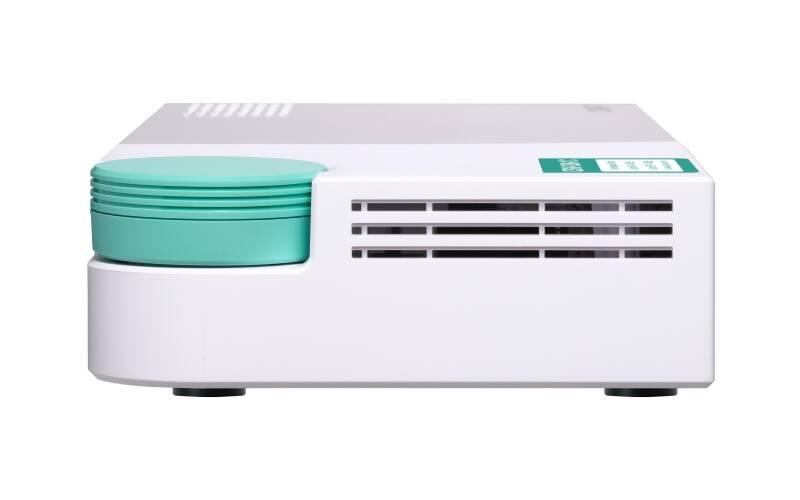

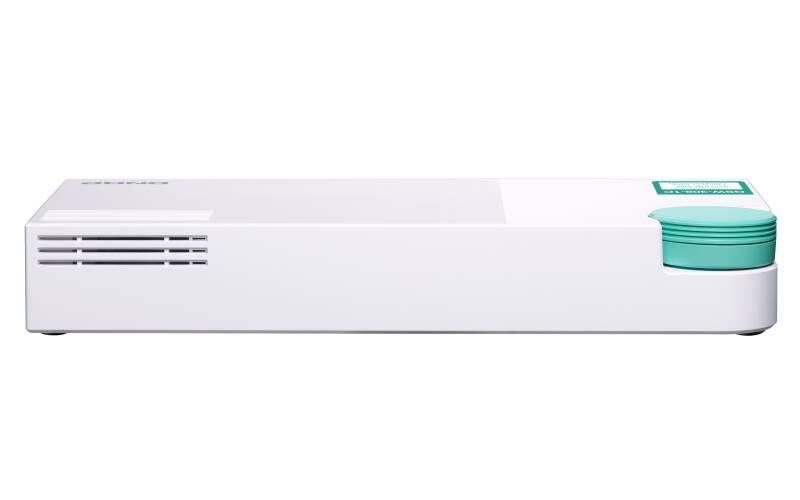

Chladný a tichý provoz
Zařízení QSW-308-1C má bezvětrákové provedení pro tichý chod. Jedinečná ventilovaná konstrukce pomáhá s chlazením a přitom dbá na zachování vysokého výkonu.
Stolní provedení pro snadné používání v domácnostech a kancelářích
Díky kompaktnímu a modernímu designu zařízení QSW-308-1C dokonale zapadne mezi další zařízení v moderních digitálních domácnostech a kancelářích. Zařízení QSW-308-1C disponuje elegantním provedením s lesklým nebo texturovaným povrchem a napomáhá uživatelům snadno identifikovat každý port. Flexibilní konektor pro napájení stejnosměrným proudem také napomáhá s univerzálním zaváděním zařízení QSW-308-1C.
Technické specifikace:
- Porty 10GbE SFP+: 2 (Poznámka: Porty 10GbE SFP+ nejsou zpětně kompatibilní s 1GbE SFP.)
- Kombinované porty 10GbE SFP+/RJ45: 1 (Poznámka: Port 10GbE SFP+ není zpětně kompatibilní s 1GbE SFP; kombinovaný port) RJ45 (měď) podporuje až pět rychlostí (10G / 5G / 2,5G / 1G / 100M).
- Porty 1GbE (RJ45): 8
- Provedení: Stolní
- Kapacita přepínání: 76 Gb/s
- Kapacita mezipaměti MAC adresy: 16K
- Počet prioritních front: 8
- Podpora rámců Jumbo: Velikost paketu až 10K
- Jednotka napájecího zdroje: 100 – 240 V AC, 50 – 60 Hz, max. 2,5 A
- Spotřeba energie (W): Všechny porty použity, provoz na lince: 36 W
- Min. příkon (W): pohotovostní režim na lince: 3,1 W
- Ventilátor: Bez větráku
- Provozní teplota a relativní vlhkost: 0 – 40°C, 5 – 95 %, bez kondenzace
- Elektromagnetické normy: Třída B, UL62368
- LED kontrolky Přepínač: Napájení/stav
- Port: Rychlost/spojení/činnost
- Rozměry (V x Š x H): 42,5 x 290 x 127 mm
- Hmotnost: 0,77 kg
Podporované standardy:
IEEE 802.3 Ethernet
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3an 10GBASE-T
IEEE 802.3bz 5 Gb/s a 2,5 Gb/s Ethernet Over Copper Twisted Pair Cable
|
Návod k obsluze Switch QNAP QSW-308-1CStažení PDF návodu k obsluze pro Switch QNAP QSW-308-1C není v současné době možné. Soubor není připraven.
Technické parametry Switch QNAP QSW-308-1C| Záruka | 24 měsíců | | Partnumber | QSW-308-1C | | Další parametry | Počet LAN portů
Množství zásuvek pro připojení dalších zařízení prostřednictvím síťového kabelu s konektorem RJ-45.
Počet LAN portů | 8 | Rychlost LAN
Maximální přenosová rychlost LAN sítě prostřednictvím kabelu. Pro běžné použití v kancelářích / domácnosti, postačí základní rychlost 10/100 Mb/s. Pro náročnější použití a hraní her je vhodná rychlost 10/100/1000 Mb/s - Rychlost LAN | 10/100 Mb/s | PoE
Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení) je většinou možné využít právě pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE - PoE | Ne | | Rozměry výrobku | | Rozměry balení | | Šířka balení | 7.0 cm | | Výška balení | 21.0 cm | | Hloubka balení | 27.0 cm | | Hmotnost balení | 0.9 kg |
