Český návod k obsluze Switch QNAP QSW-M408-4C Pro zvětšení klikněte na obrázek
Obsah českého návodu Switch QNAP QSW-M408-4C
- Zařazení produktu: Switche QNAP
- Značka: QNAP
- Popis a obsah balení
- Technické informace a základní nastavení
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis QNAP Switche
|
Návod k obsluze Switch QNAP QSW-M408-4C obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku QNAP a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální QNAP návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku QNAP výrazně zkracujete jeho životnost!
|

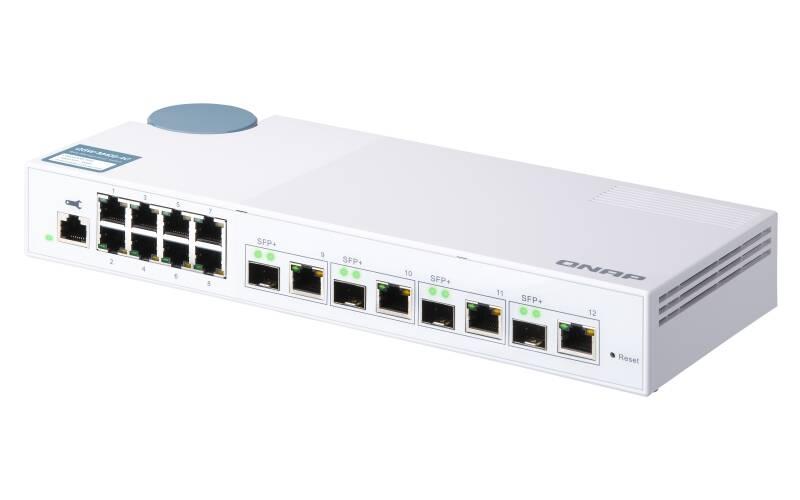

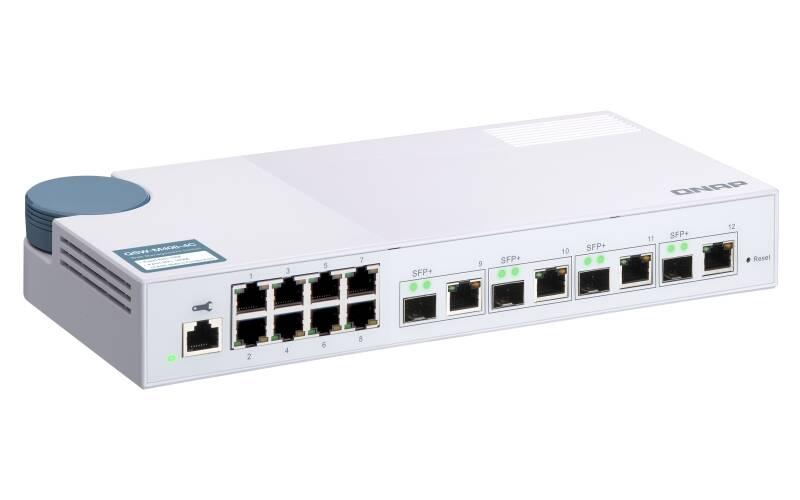

Popis produktu QNAP QSW-M408-4C Switch QSW-M408S zaujme nadstandardní porcí portů i pokročilým managementem skrze webové prostředí. V jeho repertoáru jsou hned čtyři kombinované porty 10GbE SFP+/RJ45 a 8× GbE RJ45. Nabízí elegantní design a stolní provedení, přesto zajistí snadný přechod vaší sítě na vyšší rychlosti při maximální stabilitě a zabezpečí. Klíčové vlastnosti: - Výborná volba do menších až středně velkých podniků
- Hned 12 portů
- Intuitivní webové rozhraní QNAP Switch System
- Kompatibilita s bohatou škálou příslušenství
- Kompaktní a stylové provedení vhodné na stůl
Vytvořte síť na úrovni – ideální pro menší až středně velké podniky. Porty 10G SFP+ (optické vlákno) a Gigabit QSW-M408S disponuje hned čtyřmi porty 10GbE SFP+ (dva kombinované 10GbE SFP+/RJ45) a osmi GbE. Rozhraní SFP+ je kompatibilní s kabely DAC (Direct Attach Copper) pro přímé připojení k SFP+ přístrojům. Využít lze i moduly optického transceiveru 10G-SFP-T (měď) sloužící k připojení zařízení 10GBASE-T/NBASE-T přes kabel RJ45 kategorie 6, 5 nebo 5e. Kapacita přepínání modelu je přitom nadstandardních 96 Gb/s pro plné využití potenciálu každého portu.
QNAP Switch System QNAP Switch System (QSS) je intuitivní webové rozhraní, které přináší vyhledávané funkce. Ty vám výrazně usnadní práci s zařízením a správu sítě.
Zrychlení sítě při udržení stávajících kabelů Switch podporuje technologie 10GbE a NBASE-T s až pěti rychlostmi (10G / 5G / 2,5G / 1G / 100M). Díky kombinovaným portům SFP+/RJ45 (měď) je navíc dosaženo vyšší přenosových rychlostí i při použití stávajících kabelů.
Široká škála příslušenství Abyste vytvořili komplexní vysokorychlostní prostředí pro vaše zařízení, podporuje model QSW-M408-4C bohatou škálu příslušenství, díky němuž maximalizujete efektivitu jednotlivých procesorů nejen při editacích videí a fotografií, ale také v případě virtualizace a práce s velkými objemy dat.
Stolní provedení Kompaktní zpracování v kombinaci s moderním designem znamená, že je tento switch výbornou volbou do kanceláří i domů. Přináší snadný přístup k portům a má flexibilní napájecí konektor pro napájení stejnosměrným proudem. Navíc těží z připojení typu plug-and-play – v překladu jej stačí připojit k zařízení a ostatní zařídí sám. Základní, 10GbE webově managovatelný L2 switch pro zavádění sítí v malých a středních podnicích Zařízení QSW-M408-4C je webově managovatelný L2 switch vybavený čtyřmi kombinovanými porty 10GbE SFP+/RJ45 a osmi porty Gigabit. Zařízení QSW-M408-4C podporuje přepínání a správu sítě úrovně 2 (L2) prostřednictvím uživatelsky vstřícného webového rozhraní, nabízí flexibilní nasazení v hybridních vysokorychlostních síťových prostředích a poskytuje řešení pro správu sítě na základní úrovni, které zvládnou používat i ti, kdo nepatří mezi profesionály v oboru IT. Zařízení QSW-M408-4C je kompatibilní s technologiemi 10GbE a NBASE-T, které podporují až pěti rychlostí (10G / 5G / 2,5G / 1G / 100M) pro zajištění vyšších přenosových rychlostí pomocí stávajících kabelů Cat 5e a 6a. Díky vysokému výkonu, uživatelsky přívětivým funkcím správy a stolnímu provedení vám QSW-M408-4C umožňuje okamžitě upgradovat na hybridní vysokorychlostní síťové prostředí za výhodnou cenu a zároveň optimalizovat šířku pásma sítě a zajistit zabezpečení správy sítě. - Zařízení QSW-M408-4C je vybaveno čtyřmi kombinovanými porty 10GbE SFP+/RJ45 a osmi porty Gigabit. Zařízení QSW-M408-4C je kompatibilní s technologiemi 10GbE a NBASE-T pro podporu pěti rychlostí (10G / 5G / 2,5G / 1G / 100M) a nabízí vyšší přenosové rychlosti při použití se stávajícími kabely.
- QNAP Switch System (QSS) poskytuje uživatelsky vstřícné webové rozhraní, přehledný ovládací panel, správu portů a průvodce nastavením, díky čemuž je centrální správa sítě intuitivní a snadná.
- QSW-M408-4C poskytuje funkce správy úrovně 2 (L2), jako jsou LACP, VLAN, ACL a LLDP pro správce IT, aby bylo možné účinně řídit šířku pásma sítě a zvýšit zabezpečení.
- QSW-M408-4C je jedním z mála webově managovatelných switchů, které podporují protokol Rapid Spanning Tree Protocol (RSTP). Můžete snadno a efektivně zavádět malé/střední sítě, které podporují rozšíření, redundanci a prevenci smyček.
- V souladu se standardem pro energeticky úsporný Ethernet IEEE 802.3az a pro řízení toku v plně duplexním režimu IEEE802.3x zařízení QSW-M408-4C předchází ztrátě paketů díky bezkonkurenční šířce pásma a snižuje spotřebu energie v případě nízkorychlostních a neaktivních připojení.
- QSS (QNAP Switch System) pomáhá správcům aktualizovat firmware pouhým kliknutím a zajišťuje tak zabezpečení sítě.

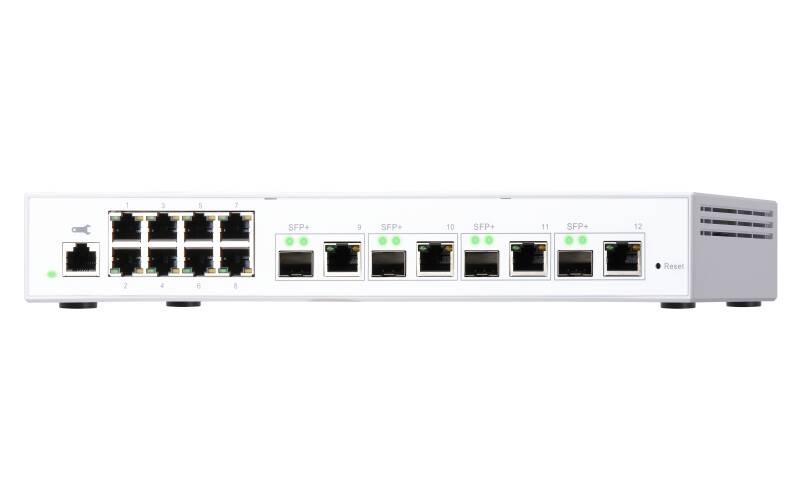

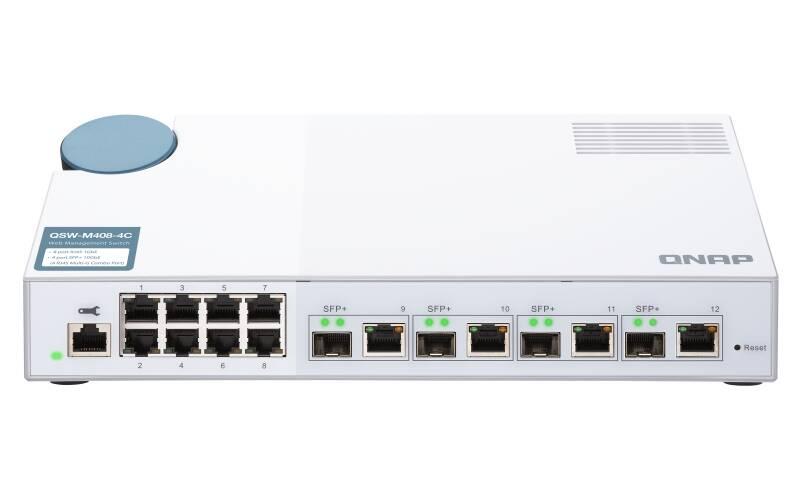

Flexibilní zavádění díky portům 10G SFP+ (optické vlákno) a Gigabit Zařízení QSW-M408-4C nabízí čtyři kombinované porty 10GbE SFP+/RJ45 a osm portů pro síť Gigabit pro připojení různých zařízení a umožnění hybridních vysokorychlostních sítí. S rozhraními SFP+ lze používat kabely DAC (Direct Attach Copper) pro přímé připojení k zařízením SFP+. Používat můžete také porty RJ45 pro připojení zařízení 10GBASE-T/NBASE-T™ prostřednictvím kabelů RJ45 kategorie 6, 5 nebo 5e. Kapacita přepínání modelu QSW-M408-4C je 96 Gb/s, což zaručuje úplný potenciál pro každý port. QSS: Intuitivní software pro správu sítě s webovým grafickým uživatelským rozhraním Zařízení QSW-M408-4C používá QNAP Switch System (QSS), který obsahuje snadno použitelné webové grafické uživatelské rozhraní s funkcemi s přidanou hodnotou pro zjednodušení nastavení a správy sítě. Optimalizujte výkon sítě pomocí řízení šířky pásma a paketů Zařízení QSW-M408-4C zajišťuje funkce řízení šířky pásma a paketů (například LACP, VLAN, QoS a IGMP Snooping) pro zvýšení výkonu sítě prostřednictvím seskupení IP a správy šířky pásma. Efektivní zabezpečení a funkce systému Zařízení QSW-M408-4C má efektivní zabezpečení a funkce systému (včetně ACL, LLDP, RSTP a řízení toku) s cílem pomoci správcům zvýšit spolehlivost sítí prostřednictvím řízení přístupu, odstraňování problémů, prevence smyčky a zamezení ztráty paketů. Vyšší rychlosti pomocí stávajících kabelů s využitím 10GBASE-T a NBASE-T Zařízení QSW-M408-4C je kompatibilní s technologiemi 10GbE a NBASE-T na podporu až pěti rychlostí (10G / 5G / 2,5G / 1G / 100M). Kombinované porty SFP+/RJ45 (měď) nabízejí vyšší přenosové rychlosti se stávajícími kabely. V závislosti na typech a délce kabelů lze dosáhnout různých rychlostí pro rychlejší, efektivnější datový přenos. Vyšší produktivita týmu pomocí vysokorychlostní sítě 5GbE/10GbE Od NAS se zabudovanými porty 10GbE SFP+ a 10GBASE-T nebo od NAS se sloty PCIe, které podporují síťové adaptéry 10GbE/5GbE/2,5GbE – společnost QNAP stojí v čele oboru, pokud jde o zavádění 10GbE. Další vysokorychlostní síťová řešení od společnosti QNAP zahrnují síťové adaptéry Thunderbolt 3 na 10GbE a síťové adaptéry USB 3.2 Gen 1 na 5GbE. Všechny tyto adaptéry lze používat se zařízením QSW-M408-4C při vytváření komplexního vysokorychlostního síťového prostředí pro zvýšení výkonu při editací fotografií/videí, virtualizaci, přenosu dat ve velkých souborech a dalších pásmově náročných úkolech. Stolní provedení pro snadné používání v kancelářích Díky kompaktnímu a modernímu designu zařízení QSW-M408-4C dokonale zapadne mezi další zařízení v moderních digitálních kancelářích. Zařízení QSW-M408-4C disponuje elegantním provedením s bílým nebo texturovaným povrchem a napomáhá uživatelům snadno identifikovat každý port. Flexibilní konektor pro napájení stejnosměrným proudem také napomáhá s univerzálním zaváděním zařízení QSW-M408-4C. Díky provedení plug-and-play stačí, když model QSW-M408-4C připojíte ke svým zařízením, a on už udělá zbytek. Technické specifikace: - Typ správy: Webová správa
- Počet portů: 12
- Kombinované porty 10GbE SFP+/RJ45: 4
- 1GbE (RJ45): 8
- Popis napájecí jednotky: Adaptér
- Max. spotřeba energie: 31.46 W
- Typ vstupního výkonu: AC
- Rozsah vstupního napětí: 100–240 VAC, 50/60 Hz
- Tabulka s adresami MAC: 16K
- Celková neblokující propustnost: 48Gbps
- Kapacita přepínání: 96Gbps
- Rozhraní pro správu: Web
- Konzole (volit.): RJ45
- Ventilátor: PWM double ball bearing fan x 1
- Rozměry (V x Š x H): 42,5 × 290 × 127 mm
- Hmotnost (čistá): 1.15 kg
- Hmotnost (celková): 1.57 kg
Podporované normy IEEE 802.3 Ethernet IEEE 802.3u 100BASE-T IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2.5G/5GBase-T IEEE 802.3an 10G BASE-T IEEE 802.3z 1000BASE-SX/LX IEEE 802.3ae 10G Fiber IEEE 802.3x Full-Duplex Flow Control IEEE 802.1Q VLAN Tagging IEEE 802.1w RSTP IEEE 802.3ad LACP IEEE 802.1AB LLDP IEEE 802.3az Energy Efficient Ethernet IEEE 802.1p Class of Service - Provozní teplota: 0°C to 45°C
|
Návod k obsluze Switch QNAP QSW-M408-4CStažení PDF návodu k obsluze pro Switch QNAP QSW-M408-4C není v současné době možné. Soubor není připraven.
Technické parametry Switch QNAP QSW-M408-4CZáruka | 24 měsíců | Partnumber | QSW-M408-4C | Další parametry | Počet LAN portů Množství zásuvek pro připojení dalších zařízení prostřednictvím síťového kabelu s konektorem RJ-45. Počet LAN portů | 12 | Počet LAN portů 1000 Mbit/s | 8 | Rychlost LAN Maximální přenosová rychlost LAN sítě prostřednictvím kabelu. Pro běžné použití v kancelářích / domácnosti, postačí základní rychlost 10/100 Mb/s. Pro náročnější použití a hraní her je vhodná rychlost 10/100/1000 Mb/s - Rychlost LAN | 1000 Mbit (1 Gbit) | PoE Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení) je většinou možné využít právě pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE - PoE | Ne | Rozměry výrobku | Šířka výrobku | 29.0 cm | Výška výrobku | 4.2 cm | Hloubka výrobku | 12.7 cm | Hmotnost výrobku | 1.1 kg | Rozměry balení | Šířka balení | 31.5 cm | Výška balení | 6.0 cm | Hloubka balení | 21.9 cm | Hmotnost balení | 1.6 kg |
