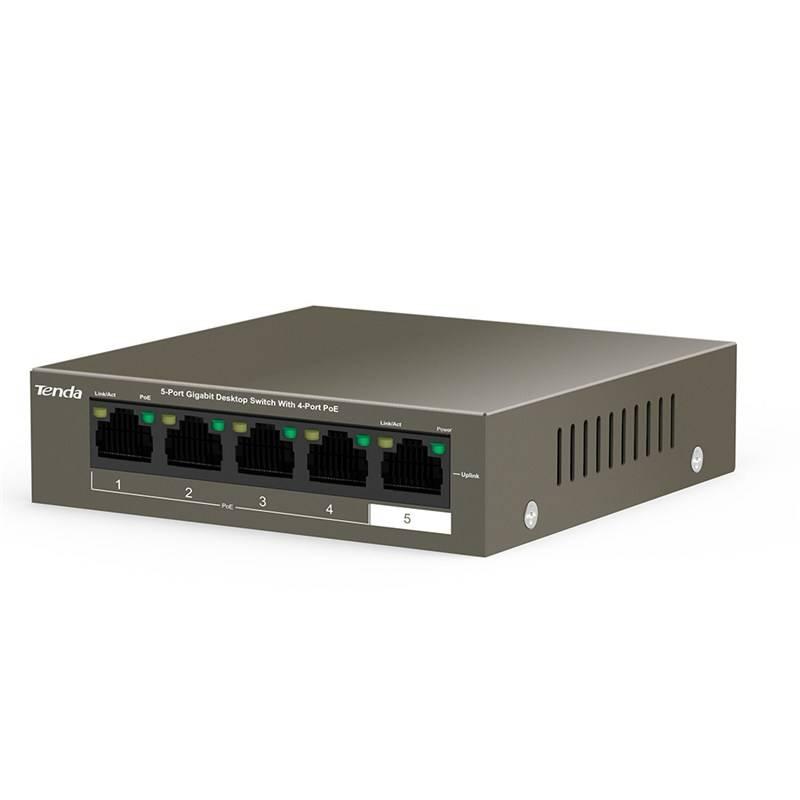

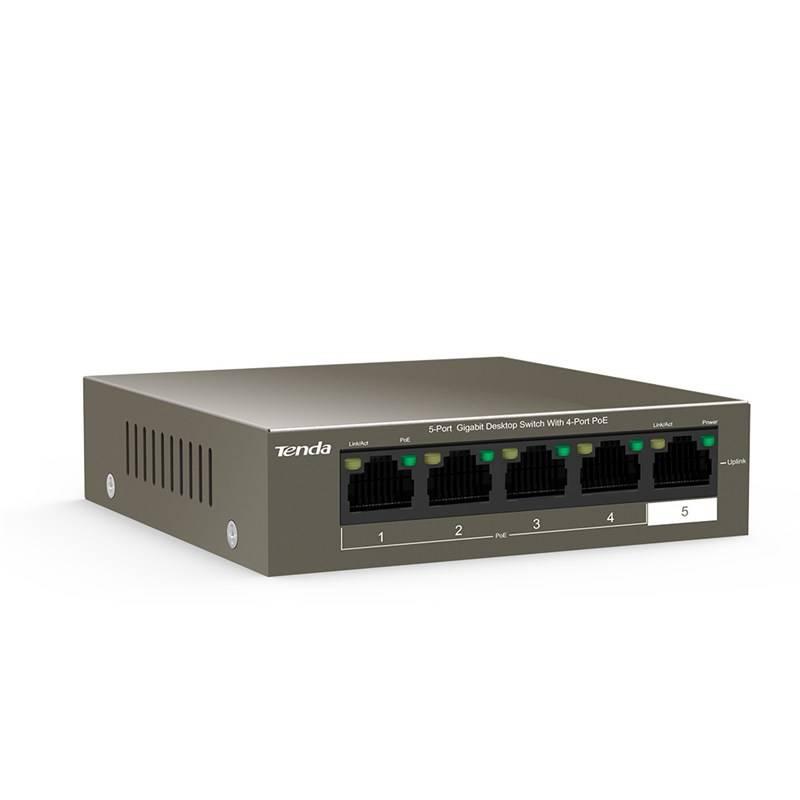

Switch Tenda TEF1105P-4-63W

Český návod k obsluze v PDF formátu ke stažení

Český návod k obsluze Switch Tenda TEF1105P-4-63W

Pro zvětšení klikněte na obrázek
Switch Tenda TEF1105P-4-63W Obsah českého návodu Switch Tenda TEF1105P-4-63W
  • Zařazení produktu: Switche Tenda
  • Značka: Tenda
  • Popis a obsah balení
  • Technické informace a základní nastavení
  • Často kladené otázky – FAQ
  • Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
  • Autorizovaný servis Tenda Switche

Switch Tenda TEF1105P-4-63W Switch Tenda TEF1105P-4-63W Switch Tenda TEF1105P-4-63W
Návod k obsluze Switch Tenda TEF1105P-4-63W obsahuje základní pokyny, které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod. Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními. Návod je nedílnou součástí výrobku Tenda a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem. Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty. Stáhněte si oficiální Tenda návod, v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.

A nezapomeňte – nevhodným používáním výrobku Tenda výrazně zkracujete jeho životnost!



Popis produktu

Tenda TEG1005P-4-63W přepíná data pomocí 5ti portů RJ45 s přenosovou rychlostí 10/100/1000 Mb/s s automatickou detekcí rychlosti. Jeden port slouží pro Uplink a 4 PoE porty podporují PoE 802.3af a 802.3at. Switch podporuje stabilní 8 jádrové PoE napájení, ochrana proti přepětí 6kV. Podpora přepojování uzlů v módu Store-and-Forward. Full-duplex kontrola toku 802.3x, half-duplex kontrola toku v režimu Back-Pressure.

TEG1105P-4-63W je vhodná jak do menších a středních firem, tak i do domácností.

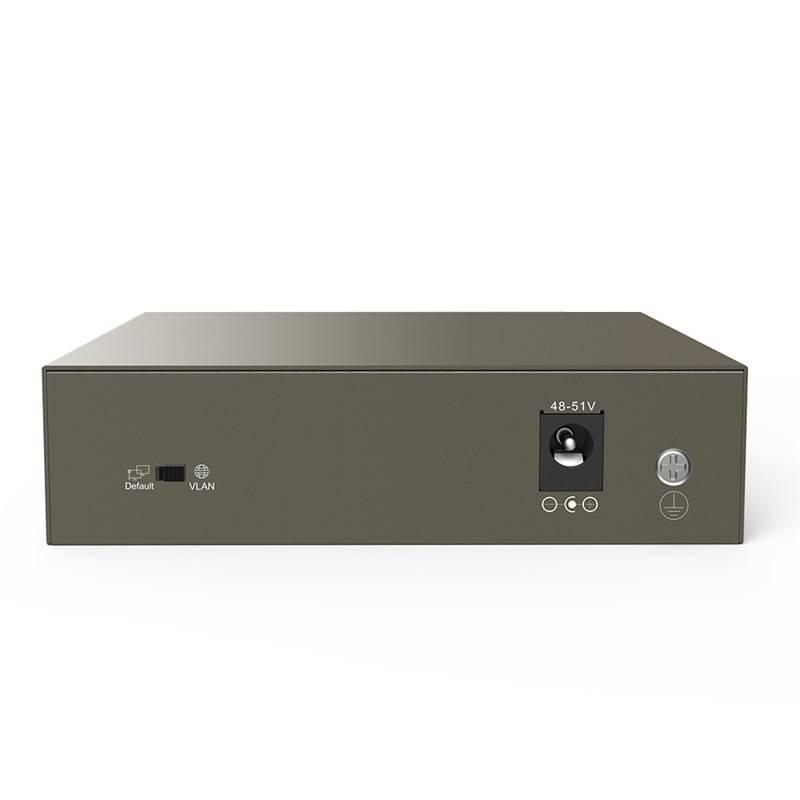

Přepínač Standart/VLAN mode
Tenda TEG1105P-4-63W obsahuje přepínač pro výběr dvou režimů: Standart mode / VLAN mode.

Standart mode: V tomto módu pracuje jako klasický switch, veškeré porty spolu komunikují, nejsou oddělené, mají auto-negaci a rychlost 10/100/1000 Mb/s.
VLAN mode: V tomto módu jsou na každém PoE portu aktivní VLAN, tzn. každý z PoE portů komunikuje pouze s portem Uplink, ne s ostatními PoE porty. Rychlost je 10/100/1000 Mb/s, auto-negace aktivní.

Možnosti napájení PoE - Power over Ethernet
Napájení portů pomocí PoE 802.3af (15,4W) a 802.3at (30W). Max. celkem 63 Wattů na 4 PoE porty, příklad využití:

  • 4 porty, každý 15,4 W(PoE 802.3af)
  • 2 porty, každý 30 W(PoE 802.3at)
  • 1port 30W Venkovní IP kamera + 1 port 20W Access Point + 1 port 10W vnitřní IP kamera + 1 port 5W IP telefon

Vždy celkem max. 63 W

Technické specifikace:

  • Standarty&protokoly: IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at
  • Porty: 5x 10/100/1000 Mbps RJ45 auto-negace, Port1 až Port4 podporuje IEEE802.3 at/af PoE standart
  • Celková propustnost: 10 Gbps
  • Velikost tabulky MAC adresace: 2K
  • Mód přepínání: Store-And-Forward
  • LED Indikace: 5x Linka/Aktivita, 4x Status PoE, 1x Napájení, 1x PoE Max.
  • Napájecí adaptér: DC 51V/1.25A
  • Spotřeba: 3 W (bez PoE napájení), 63 W (s připojenými PoE zařízeními max. 58W)
  • Rozměry zařízení: 100mm x 100mm x 26mm(L*W*H)
  • Hmotnost zařízení: 0,3kg
  • Rozměry balení: 240mm x 140mm x 80mm(L*W*H)
  • Hmotnost kompletního balení: 0,8kg
  • Celkem max. napájení PoE: 58W
  • Pracovní teplota: -10°C ~ 45°C
  • Vlhkost: 10% - 90%RH (nekondenzující)
  • Certifikace: FCC/CE/RoHS

Obsah balení
1x Tenda TEG1105P-4-63W
1x Stručná instalační příručka (CZ, SK, PL, EN)
1x Napájecí adaptér (51V DC, 1250 mA)


Návod k obsluze Switch Tenda TEF1105P-4-63W

Stažení PDF návodu k obsluze pro Switch Tenda TEF1105P-4-63W není v současné době možné. Soubor není připraven.


Technické parametry

Switch Tenda TEF1105P-4-63W

Záruka 24 měsíců
Další parametry
Počet LAN portů
Množství zásuvek pro připojení dalších zařízení prostřednictvím síťového kabelu s konektorem RJ-45.
">Počet LAN portů
4
Rychlost LAN
Maximální přenosová rychlost LAN sítě prostřednictvím kabelu. Pro běžné použití v kancelářích / domácnosti, postačí základní rychlost 10/100 Mb/s. Pro náročnější použití a hraní her je vhodná rychlost 10/100/1000 Mb/s - Rychlost LAN
10/100/1000 Mb/s
PoE
Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení) je většinou možné využít právě pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE - PoE
Ano
Rozměry výrobku
Rozměry balení
Šířka balení 7.0 cm
Výška balení 21.0 cm
Hloubka balení 27.0 cm
Hmotnost balení 0.9 kg
