Switch Tenda TEF1106P-4-63W

Český návod k obsluze v PDF formátu ke stažení

Český návod k obsluze Switch Tenda TEF1106P-4-63W

Pro zvětšení klikněte na obrázek
Switch Tenda TEF1106P-4-63W Obsah českého návodu Switch Tenda TEF1106P-4-63W
  • Zařazení produktu: Switche Tenda
  • Značka: Tenda
  • Popis a obsah balení
  • Technické informace a základní nastavení
  • Často kladené otázky – FAQ
  • Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
  • Autorizovaný servis Tenda Switche

Switch Tenda TEF1106P-4-63W Switch Tenda TEF1106P-4-63W
Návod k obsluze Switch Tenda TEF1106P-4-63W obsahuje základní pokyny, které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod. Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními. Návod je nedílnou součástí výrobku Tenda a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem. Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty. Stáhněte si oficiální Tenda návod, v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.

A nezapomeňte – nevhodným používáním výrobku Tenda výrazně zkracujete jeho životnost!



Popis produktu

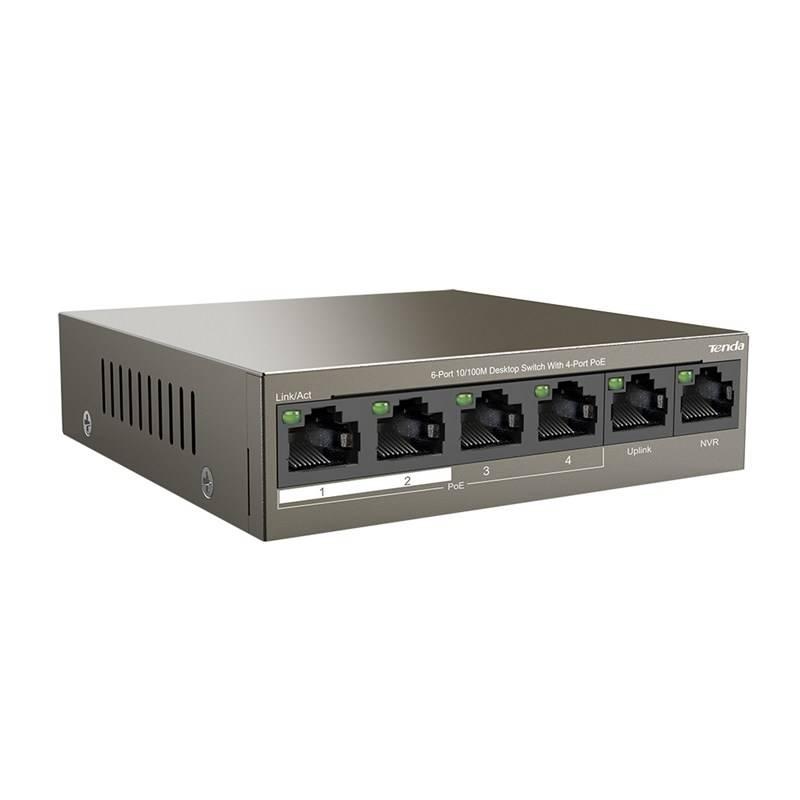

Tenda TEF1106P-4-63W


Rozšiřte vaši stávající internetovou síť pomocí switche Tenda TEF1106P-4-63W s 6 porty PoE a napájením PoE af/at. Nabízí 4 porty 10/100 Mb/s napájené prostřednictvím PoE 802.3af/PoE 802.3at (celkem 63 W) + 2 porty pro Uplink.
Je vybaven i ochranou proti přepětí do 6 kV nebo vyhledávanými funkcemi, jako je QoS, VLAN a Extend mode až na 250 metrů. Potěší navíc i kvalitním zpracováním z kovu. Díky této kombinaci je výbornou volbou do firem i domů.

Obsah balení


  • Tenda TEF1106P-4-63W
  • Stručná instalační příručka (CZ, SK, PL, EN)
  • Napájecí adaptér (51V DC, 1 250 mA)
Tenda TEF1106P-4-63W
6ti portový Fast Ethernet PoE switch s napájením PoE af/at. 4 porty 10/100 Mb/s jsou napájeny pomocí PoE 802.3af/PoE 802.3at (celkem 4 porty 63 W) a port 5 a 6 jsou Uplink. Ochrana proti přepětí 6 kV. QoS, Extend mode až na 250m. Kovový obal.

Tenda TEF1006P-4-63W přepíná data pomocí 6ti portů RJ45 s přenosovou rychlostí 10/100 Mb/s s automatickou detekcí rychlosti. Dva porty slouží jako Uplink a 4 PoE porty podporují PoE 802.3af a 802.3at. Switch podporuje stabilní 8 jádrové PoE napájení, ochrana proti přepětí 6kV. Podpora přepojování uzlů v módu Store-and-Forward. Full-duplex kontrola toku 802.3x, half-duplex kontrola toku v režimu Back-Pressure. Dva Uplink porty je možné využít na připojení switche do sítě a druhý na připojení dalšího zařízení bez PoE, např. NVR a další.

TEF1106P-4-63W je vhodná jak do menších a středních firem, tak i do domácností.

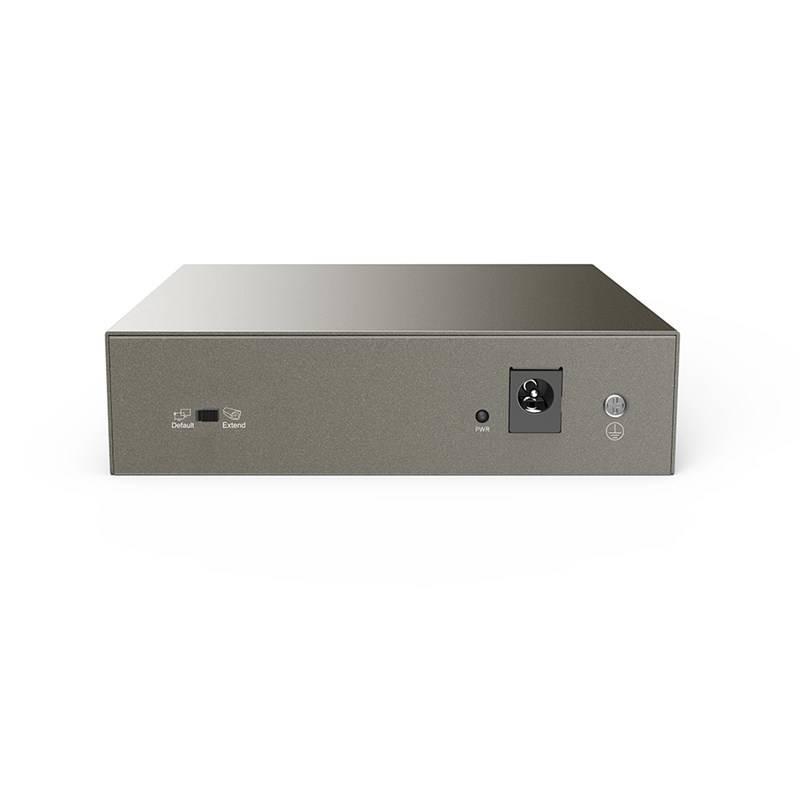

Přepínač Default/Extend mode
Tenda TEF1106P-4-63W obsahuje přepínač pro výběr dvou režimů: Default mode / Extend mode.

Default mode: V tomto módu pracuje jako klasický switch, veškeré porty mají auto-negaci a rychlost 10/100 Mb/s.
Extend mode: V tomto módu pracuje také jako klasický switch, ale rychlost je max. 10 Mb/s, auto-negace aktivní. Je navýšen dosah ke koncovému zařízení až na 250m (záleží také na koncovém zařízení, kabeláži, apod.)

Možnosti napájení PoE - Power over Ethernet

  • Napájení portů pomocí PoE 802.3af (15,4W) a 802.3at (30W). Max. celkem 63 Wattů na 4 PoE porty, příklad využití:
  • 4 porty, každý 15,4 W(PoE 802.3af)
  • 2 porty, každý 30 W(PoE 802.3at)
  • 1port 30W Venkovní IP kamera + 1 port 20W Access Point + 1 port 10W vnitřní IP kamera + 1 port 5W IP telefon
  • Vždy celkem max. 63 W

Technické parametry

  • Standarty&protokoly: IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at
  • Porty: 6x 10/100Mbps RJ45 auto-negace, Port1 až Port4 podporuje IEEE802.3 at/af PoE standart
  • Kabeláž pro připojení koncových zařízení: 10BASE-TX: UTP kategorie 5, 5E (250m), 100BASE-TX: UTP kategorie 5, 5E (150m)
  • PPS/PORT: 10BASE-T: 14880pps/port, 100BASE-TX: 148800pps/port
  • Celková propustnost: 1,2 Gbps
  • Velikost tabulky MAC adresace: 1K
  • Mód přepínání: Store-And-Forward
  • LED Indikace: 6x Linka/Aktivita, 1x Napájení
  • Napájecí adaptér: DC 51V/1.25A
  • Spotřeba: 2 W (bez PoE napájení), 63 W (s připojenými PoE zařízeními max. 58W)
  • Rozměry zařízení: 100mm x 100mm x 26mm(L*W*H)
  • Hmotnost zařízení: 0,27kg
  • Rozměry balení: 240mm x 140mm x 80mm(L*W*H)
  • Hmotnost kompletního balení: 0,7kg
  • Celkem max. napájení PoE: 58W
  • Pracovní teplota: -10°C ~ 45°C
  • Certifikace: CE,RoHS a další

Obsah balení
1x Tenda TEF1106P-4-63W
1x Stručná instalační příručka (CZ, SK, PL, EN)
1x Napájecí adaptér (51V DC, 1250 mA)


Návod k obsluze Switch Tenda TEF1106P-4-63W

Stažení PDF návodu k obsluze pro Switch Tenda TEF1106P-4-63W není v současné době možné. Soubor není připraven.


Technické parametry

Switch Tenda TEF1106P-4-63W

Záruka 24 měsíců
Další parametry
Počet LAN portů
Množství zásuvek pro připojení dalších zařízení prostřednictvím síťového kabelu s konektorem RJ-45.
Počet LAN portů
6
Počet LAN portů 100 Mbit/s 6
Rychlost LAN
Maximální přenosová rychlost LAN sítě prostřednictvím kabelu. Pro běžné použití v kancelářích / domácnosti, postačí základní rychlost 10/100 Mb/s. Pro náročnější použití a hraní her je vhodná rychlost 10/100/1000 Mb/s - Rychlost LAN
100 Mbit
Počet portů PoE 4
PoE
Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení) je většinou možné využít právě pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE - PoE
Ano
Rozměry výrobku
Rozměry balení
Šířka balení 25.0 cm
Výška balení 7.5 cm
Hloubka balení 14.2 cm
Hmotnost balení 0.8 kg
