Switch Tenda TEF1109P-8-63W

Český návod k obsluze v PDF formátu ke stažení

Český návod k obsluze Switch Tenda TEF1109P-8-63W

Pro zvětšení klikněte na obrázek
Switch Tenda TEF1109P-8-63W Obsah českého návodu Switch Tenda TEF1109P-8-63W
  • Zařazení produktu: Switche Tenda
  • Značka: Tenda
  • Popis a obsah balení
  • Technické informace a základní nastavení
  • Často kladené otázky – FAQ
  • Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
  • Autorizovaný servis Tenda Switche

Switch Tenda TEF1109P-8-63W Switch Tenda TEF1109P-8-63W
Návod k obsluze Switch Tenda TEF1109P-8-63W obsahuje základní pokyny, které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod. Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními. Návod je nedílnou součástí výrobku Tenda a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem. Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty. Stáhněte si oficiální Tenda návod, v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.

A nezapomeňte – nevhodným používáním výrobku Tenda výrazně zkracujete jeho životnost!



Popis produktu

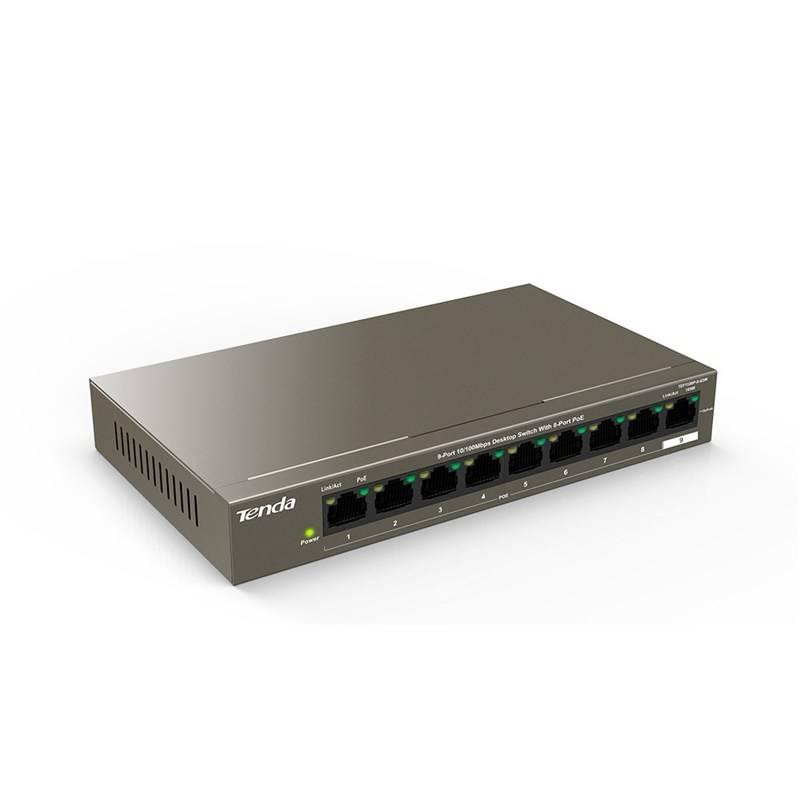

Tenda TEF1009P-8-63W přepíná data pomocí 9ti portů RJ45 s přenosovou rychlostí 10/100 Mb/s s automatickou detekcí rychlosti. Jeden port slouží pro Uplink a 8 PoE portů podporuje PoE 802.3af a 802.3at. Ochrana proti přepětí 6kV. Podpora přepojování uzlů v módu Store-and-Forward. Full-duplex kontrola toku 802.3x, half-duplex kontrola toku v režimu Back-Pressure. Maximální propustnost 1,8 Gb/s. Balení obsahuje magnetické držáky. Switch je napájen externím zdrojem který je součástí balení.

Tenda TEF1109P-8-63W je vhodná jak do menších a středních firem, tak i do domácností.

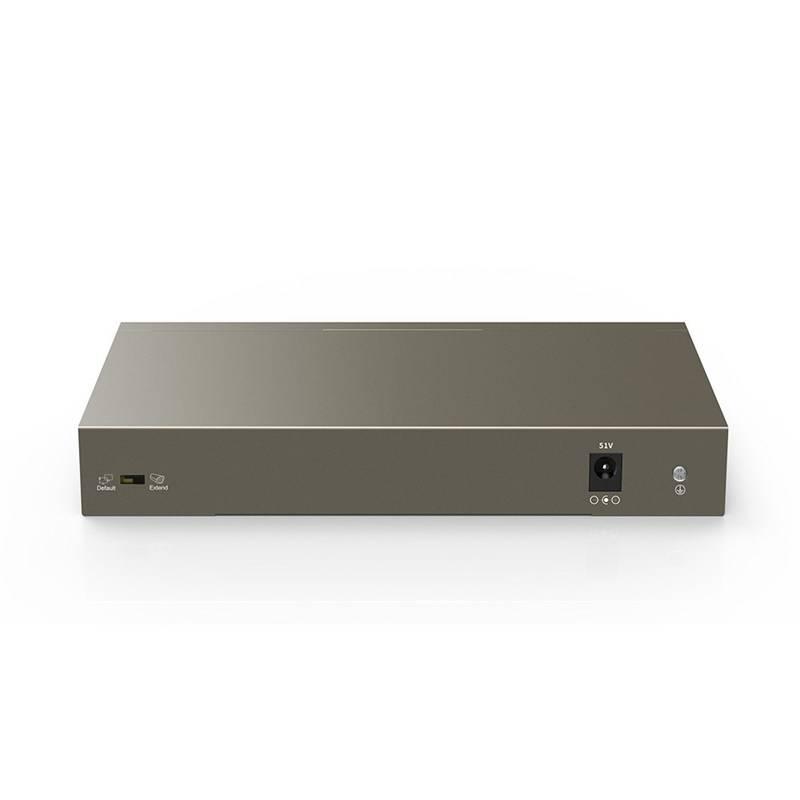

Přepínač Default/Extend mode

Tenda TEF1109P-8-63W obsahuje přepínač pro výběr dvou režimů: Default mode / Extend mode.

Default mode: V tomto módu pracuje jako klasický switch, veškeré porty mají auto-negaci a rychlost 10/100 Mb/s.
Extend mode: V tomto módu jsou na každém PoE portu aktivní VLAN, tzn. každý z PoE portů komunikuje pouze s portem Uplink, ne s ostatními PoE porty. Rychlost je max. 10 Mb/s, auto-negace aktivní. Je také navýšen dosah ke koncovému zařízení až na 250m (záleží také na koncovém zařízení, kabeláži, apod.)

Možnosti napájení PoE - Power over Ethernet

Napájení portů pomocí PoE 802.3af (15,4W) a 802.3at (30W). Max. celkem 58 Wattů na 8 PoE portů, příklad využití:

  • 8 portů, každý 7 W např. pro IP telefony
  • 6 portů PoE, každý 9,5 W (PoE 802.3af) např. pro Access Pointy + 2 porty bez PoE
  • 4 porty, každý 14,5 W(PoE 802.3af) + 4 porty bez PoE
  • 2 porty, každý 29 W(PoE 802.3at) + 6 portů bez PoE

Vždy celkem max. 58 W, a navíc jeden devátý port Uplink.

Switch na portu použije PoE napájení pouze pokud detekuje koncové PoE zařízení, porty lze tedy využít pro klasické připojení počítačů a jiných síťových zařízení bez PoE.

Technické specifikace:

  • Standarty&protokoly: IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at
  • Porty: 8x 10/100Mbps RJ45 auto-negace, Port1 až Port8 podporuje IEEE802.3 at/af PoE standart
  • Kabeláž pro připojení koncových zařízení: 10BASE-TX: UTP kategorie 5, 5E (<250m), 100BASE-TX: UTP kategorie 5, 5E (<150m)
  • Celková propustnost: 1,8 Gb/s
  • Velikost tabulky MAC adresace: 4K, auto aktualizace
  • Mód přepínání: Store-And-Forward
  • Chlazení: Fanless - bez ventilátorů, pasivní
  • LED indikace: 9x Linka/Aktivita, 8x Status PoE, 1x Napájení, 1x 100Mbps
  • Napájecí adaptér: DC 51V/2,5A
  • Spotřeba: 2 W (bez PoE napájení), 63 W (s připojenými PoE zařízeními max. 58W)
  • Ovládání: bez managementu
  • Rozměry: 177,5mm x 104mm x 26mm(W*D*H)
  • Hmotnost: 2kg
  • Celkem max. napájení PoE: 58W
  • Pracovní teplota: 0°C ~ 40°C
  • Vlhkost: 10% - 90%RH (nekondenzující)
  • Certifikace: FCC/CE/RoHS/3C
Obsah balení 1x Tenda TEF1109P-8-63W 4x Magnetický držák 1x Stručná instalační příručka (CZ, SK, PL, EN) 1x Napájecí adaptér (51V DC, 2500 mA)


Návod k obsluze Switch Tenda TEF1109P-8-63W

Stažení PDF návodu k obsluze pro Switch Tenda TEF1109P-8-63W není v současné době možné. Soubor není připraven.


Technické parametry

Switch Tenda TEF1109P-8-63W

Záruka 24 měsíců
Další parametry
Počet LAN portů
Množství zásuvek pro připojení dalších zařízení prostřednictvím síťového kabelu s konektorem RJ-45.
">Počet LAN portů
8
Rychlost LAN
Maximální přenosová rychlost LAN sítě prostřednictvím kabelu. Pro běžné použití v kancelářích / domácnosti, postačí základní rychlost 10/100 Mb/s. Pro náročnější použití a hraní her je vhodná rychlost 10/100/1000 Mb/s - Rychlost LAN
10/100 Mb/s
PoE
Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení) je většinou možné využít právě pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE - PoE
Ano
Rozměry výrobku
Rozměry balení
Šířka balení 7.0 cm
Výška balení 21.0 cm
Hloubka balení 27.0 cm
Hmotnost balení 0.9 kg
