Popis produktu

Tenda TEF1110P-8-102W, černá

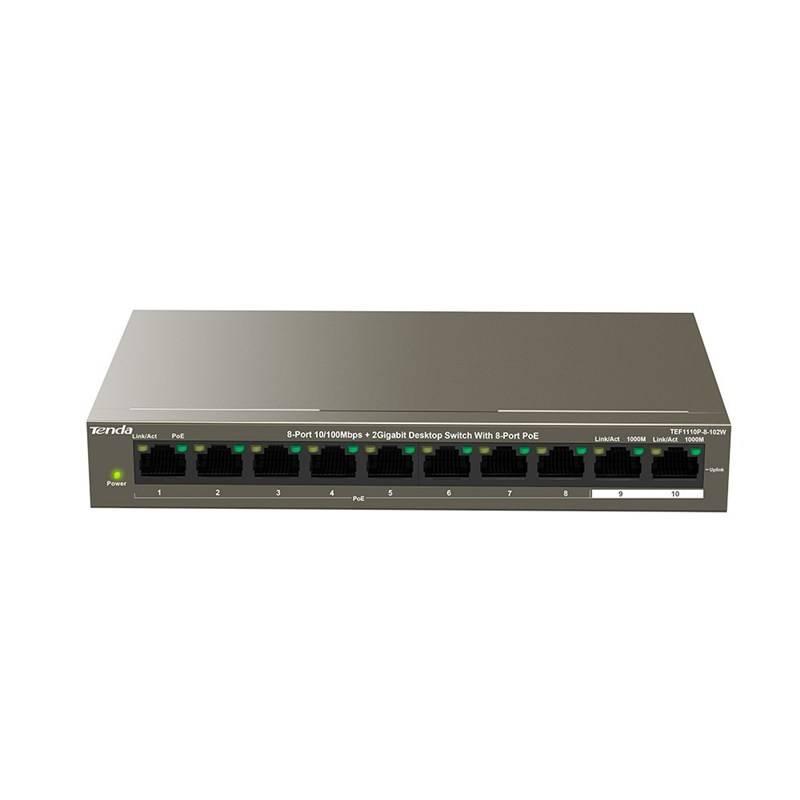

Tenda TEF1110P-8-102W je switch10 porty RJ45: 8× 10/100 Mb/s s podporou PoE802.3af/at + 2× 10/100/1000 Mb/s pro Uplink. Nabízí ochranu proti přepětí 6 kV a podporuje i funkci přepojování uzlů v módu Store-and-Forward. Využití najde v menších až středně velkých firmách i v domácnostech.

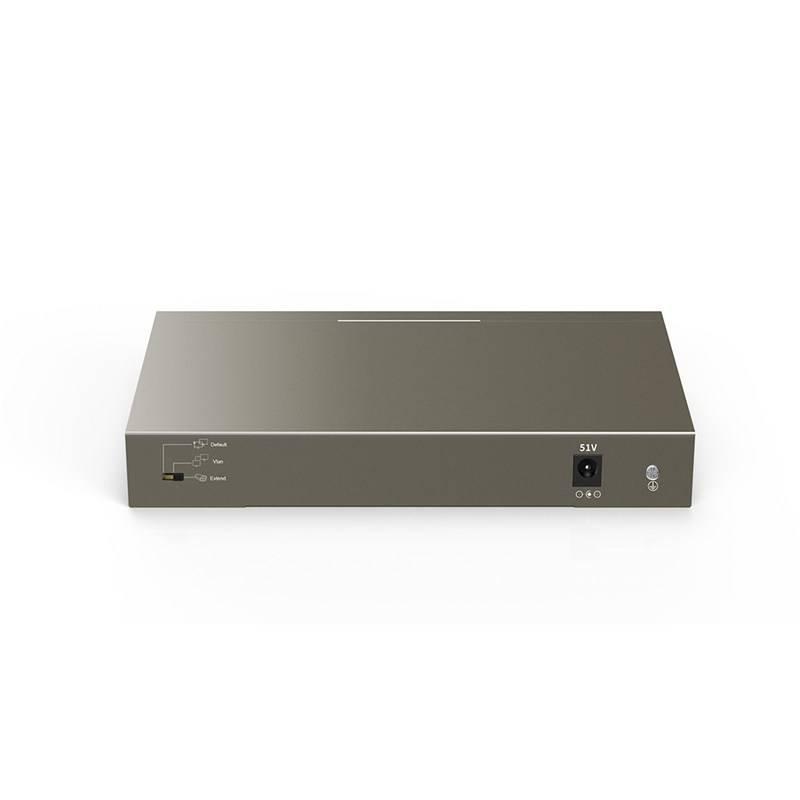

Přepínač Default/VLAN/Extend mode


Model TEF1110P-8-102W má přepínač pro výběr ze tří režimů:
Default mode: Provoz klasického switche, kdy jsou všechny porty nastavené na auto-negaci, Port1 až Port8 mají rychlost 10/100 Mb/s, Port9 a Port10 pak 10/100/1000 Mb/s.
VLAN mode: Na každém PoE portu je aktivní VLAN, takže každý PoE port komunikuje pouze s dvěma porty Uplink, ne s ostatními PoE porty.
Extend mode: Port1 až Port8 mají rychlost omezenou na nejvýše 10 Mb/s, zapnutou auto-negaci a dosah ke koncovému zařízení je prodloužen až na 250 metrů v závislosti na koncovém zařízení, kabeláži atp.

PoE napájení


Switch podporuje také technologii napájení portů prostřednictvím PoE 802.3af (15,4 W) a 802.3at (30 W) maximálně do 99 Wattů na 8 PoE portů při využití venkovní/vnitřní IP kamery, access pointu/routeru, IP telefonů, apod.

Obsah balení


  • Tenda TEF1110P-8-102W
  • stručná instalační příručka (CZ, SK, PL, EN)
  • napájecí adaptér (51V DC, 2 100 mA)
PoE + a Dual Gigabit Uplink
Porty 1-8 podporují standard IEEE 802.3at a IEEE 802.3af PoE. Maximální výstupní výkon stroje PoE 99W, maximální výstupní výkon jednoho portu 30W. Dva gigabitové uplinkové porty jsou schopné kaskádního připojení více zařízení.
TEF1110P-8-102W je vhodná jak do menších a středních firem, tak i do domácností.

Přepínač Default/VLAN/Extend mode

Tenda TEF1110P-8-102W obsahuje přepínač pro výběr ze tří režimů: Default mode / VLAN / Extend mode.

  • Default mode: V tomto módu pracuje jako klasický switch, veškeré porty mají auto-negaci, Port1 až Port8 rychlost 10/100 Mb/s, Port9 a Port10 rychlost 10/100/1000 Mb/s.
  • VLAN mode: V tomto módu jsou na každém PoE portu aktivní VLAN, tzn. každý z PoE portů komunikuje pouze s dvěma porty Uplink, ne s ostatními PoE porty.
  • Extend mode: Rychlost PoE portů Port1 až Port8 je max. 10 Mb/s, auto-negace aktivní a je navýšen dosah ke koncovému zařízení až na 250m (záleží také na koncovém zařízení, kabeláži, apod.)

Možnosti napájení PoE - Power over Ethernet

Napájení portů pomocí PoE 802.3af (15,4W) a 802.3at (30W). Max. celkem 99 Wattů na 8 PoE portů, využití pro venkovní i vnitřní IP kamery, Access Pointy/Routery, IP telefony, apod.

Technické parametry:

  • Standarty&protokoly: IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at
  • Porty: 8x 10/100Mbps RJ45 auto-negace, Port1 až Port8 podporuje IEEE802.3 at/af PoE standart + 2x 10/100/1000Mbps porty pro Uplink
  • Kabeláž pro připojení koncových zařízení: 10BASE-TX: UTP kategorie 5, 5E (<250m), 100BASE-TX: UTP kategorie 5, 5E (<150m)
  • Celková propustnost: 5,6Gbps
  • Velikost tabulky MAC adresace: 16K
  • Mód přepínání: Store-And-Forward
  • LED Indikace: 10x Linka/Aktivita, 8x Status PoE, 1x Napájení, 2x 1000Mbps
  • Napájecí adaptér: DC 51V/2.1A
  • Spotřeba: 5 W (bez PoE napájení), 102 W (s připojenými PoE zařízeními max. 99W)
  • Rozměry: 177,5mm x 104mm x 26mm
  • Celkem max. napájení PoE: 99W
  • Pracovní teplota: -10°C ~ 45° C


Návod k obsluze Switch Tenda TEF1110P-8-102W černý

Stažení PDF návodu k obsluze pro Switch Tenda TEF1110P-8-102W černý není v současné době možné. Soubor není připraven.


Technické parametry

Switch Tenda TEF1110P-8-102W černý

Záruka 24 měsíců
Další parametry
Počet LAN portů
Množství zásuvek pro připojení dalších zařízení prostřednictvím síťového kabelu s konektorem RJ-45.
Počet LAN portů
10
Rychlost LAN
Maximální přenosová rychlost LAN sítě prostřednictvím kabelu. Pro běžné použití v kancelářích / domácnosti, postačí základní rychlost 10/100 Mb/s. Pro náročnější použití a hraní her je vhodná rychlost 10/100/1000 Mb/s - Rychlost LAN
10/100/1000 Mb/s
PoE
Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení) je většinou možné využít právě pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE - PoE
Ano
Rozměry výrobku
Rozměry balení
Šířka balení 25.1 cm
Výška balení 6.5 cm
Hloubka balení 32.7 cm
Hmotnost balení 1.5 kg
