Český návod k obsluze Switch Tenda TEF1118P-16-150W Pro zvětšení klikněte na obrázek
Obsah českého návodu Switch Tenda TEF1118P-16-150W
- Zařazení produktu: Switche Tenda
- Značka: Tenda
- Popis a obsah balení
- Technické informace a základní nastavení
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Tenda Switche
 |
Návod k obsluze Switch Tenda TEF1118P-16-150W obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Tenda a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Tenda návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Tenda výrazně zkracujete jeho životnost!
|

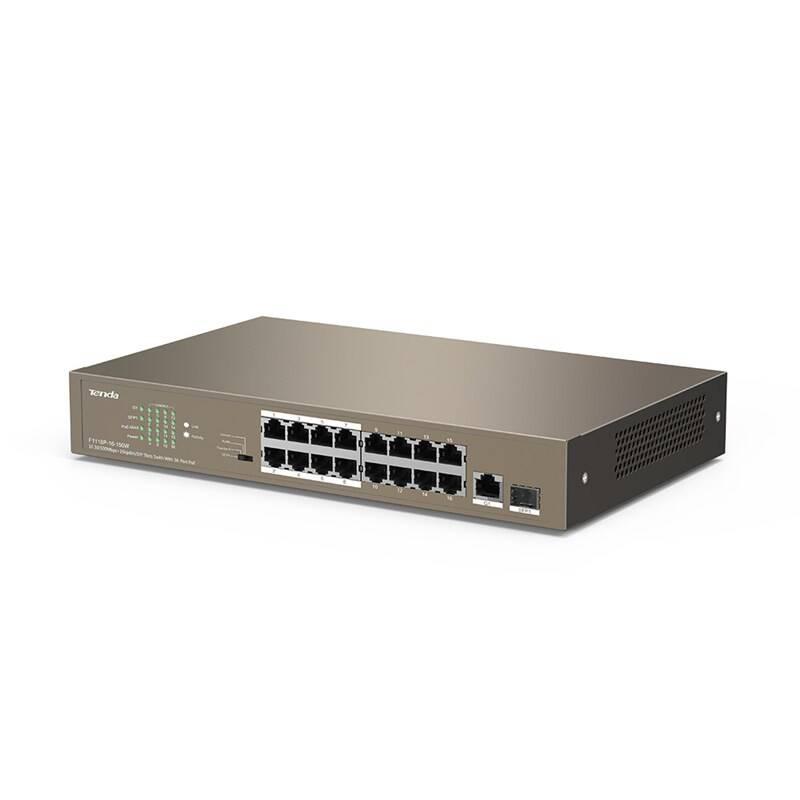

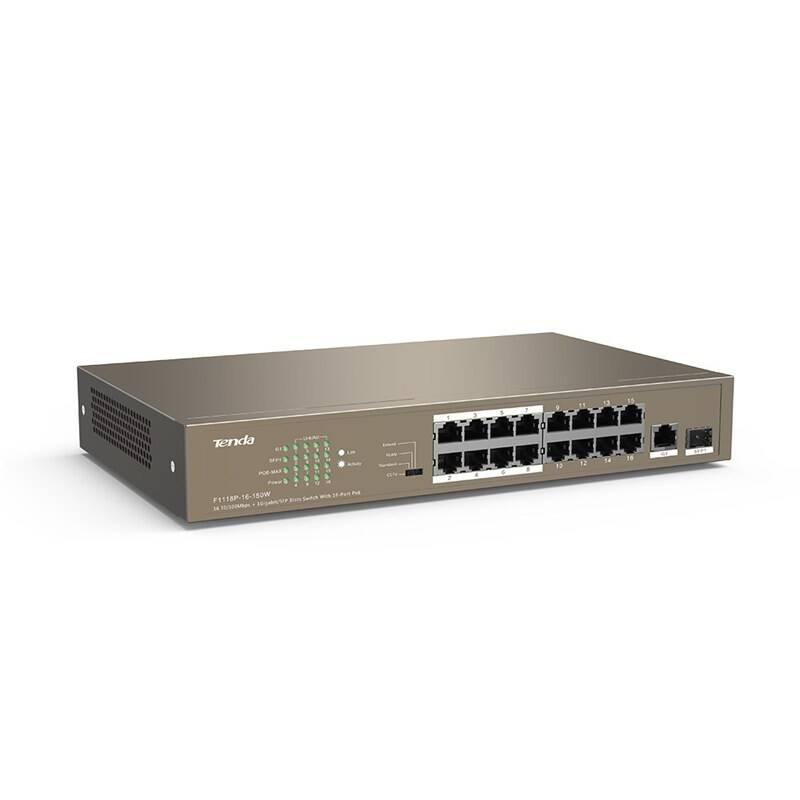

Popis produktuTenda TEF1118P-16-150W
Pořiďte si do své domácnosti nebo menší firmy switch Tenda TEF1118P-16-150W, který vám pomůže připojit k internetu více zařízení současně. Switch disponuje celkem sedmnácti porty. Z nich šestnáct nabízí rychlosti 10/100 Mb/s a jeden gigabitový ethernetový 10/100/1000 Mb/s. Po zapojení se můžete spolehnout na maximální bezpečnost při práci. Switch je chráněn pojistkou proti přepětí až na 6 000 V.
Čtyři provozní režimy
Přímo na přístroji najdete tlačítko přepínače, kterým si dle vlastních preferencí navolíte jeden ze čtyř přednastavených režimů: CCTV, Standart, VLAN a Extend. Pro CCTV se doporučuje používat prvních osm portů s podporou QoS. U standardního pracuje přístroj jako klasický switch. VLAN zajišťuje komunikaci PoE portů vždy pouze se dvěma Uplink porty, aby nedocházelo k velkému šíření broadcastů a spoofingu. Nechybí ani Extend režim, ve kterém se dosah přístroje zvyšuje až na 250 metrů. Porty 1-8 v toto režimu nabídnou rychlost do 10 Mb/s s aktivní auto-negací.Tenda TEF1118P-16-150W PoE AT Switch 135Watt
Tenda TEF1118P-16-150W přepíná data pomocí 17ti portů RJ45/SFP, 16 portů 10/100 Mb/s podporuje PoE802.3af/at + 1 Combo port pro Uplink (buď 1xRJ45 10/100/1000 Mb/s nebo 1xSFP 100/1000 Mb/s). Switch má ochranu proti přepětí 6kV. Podpora přepojování uzlů v módu Store-and-Forward a Cut-throught. Full-duplex kontrola toku 802.3x, half-duplex kontrola toku v režimu Back-Pressure.
TEF1118P-16-150W je vhodná jak do menších a středních firem, tak i do domácností.
Přepínač CCTV / Standart / VLAN / Extend mode
Tenda TEF1118P-16-150W obsahuje přepínač pro výběr ze čtyř režimů: CCTV / Standart / VLAN / Extend mode.
- CCTV mode: Port1 až Port8 podporují QoS, je doporučeno do těchto portů
- Standart mode: V tomto módu pracuje jako klasický switch, veškeré porty mají auto-negaci, všechny porty spolu komunikují, Port1 až Port16 rychlost 10/100 Mb/s, Port G1 rychlost 10/100/1000 Mb/s, Port SFP1 rychlost 100/1000 Mbs.
- VLAN mode: V tomto módu jsou na každém PoE portu aktivní VLAN, tzn. každý z PoE portů komunikuje pouze s dvěma porty Uplink, ne s ostatními PoE porty. Zabraňuje velkému šíření broadcastů a DHCP spoofingu.
- Extend mode: Rychlost PoE portů Port1 až Port8 je max. 10 Mb/s, auto-negace aktivní a je navýšen dosah ke koncovému zařízení až na 250m (záleží také na koncovém zařízení, kabeláži, apod.). Ostatní porty jako v Standart mode.
Možnosti napájení PoE - Power over Ethernet
- Napájení portů pomocí PoE 802.3af (15,4W) a 802.3at (30W). Max. celkem 135 Wattů na 16 PoE portů, využití pro venkovní i vnitřní IP kamery, Access Pointy/Routery, IP telefony, apod.
- Vždy celkem max. 135 W
Technické specifikace:
- Standarty&protokoly: IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at
- Porty: 16x 10/100Mbps porty RJ45 auto-negace a podporou PoE IEEE802.3 at/af PoE standart, 1x Combo Uplink (1x RJ45 10/100/1000Mbps nebo 1x SFP 100/1000Mbps)
- Celková propustnost: 7,2Gbps
- Velikost tabulky MAC adresace: 4K
- Mód přepínání: Store-And-Forward, Cut-Throught
- LED Indikace: 16x RJ45 Linka/Aktivita PoE portů, 1x PoEmax - max. výkon PoE, 1x Napájení, 1x RJ45 Uplink, 1x SFP Uplink
- PoE napájení: Port 1 to Port 16 support standard IEEE802.3at/af power( maximum power for each port is 30W), PoE power type is end-span(1245+, 3678- line pair), totally 135 Watt for PoE
- Napájení: 110 až 230 V, AC
- Spotřeba: 8 W (bez PoE napájení), 150 W (s připojenými PoE zařízeními max. 135W)
- Rozměry: 294mm x 178mm x 44mm(L*W*H)
- Celkem max. napájení PoE: 135W
- Ochrana proti přepětí: 6 000 V
- MTBF: 100 000 hodin+
- Pracovní teplota: 0°C ~ 40°C
- Vlhkost: 10% - 90%RH (nekondenzující)
- Certifikace: FCC/CE/RoHS
Obsah balení
1x Tenda TEF1118P-16-150W
1x Stručná instalační příručka (CZ, SK, PL, EN)
1x Napájecí kabel 230V
|
Návod k obsluze Switch Tenda TEF1118P-16-150WStažení PDF návodu k obsluze pro Switch Tenda TEF1118P-16-150W není v současné době možné. Soubor není připraven.
Technické parametry Switch Tenda TEF1118P-16-150W| Záruka | 24 měsíců | | Další parametry | Počet LAN portů
Množství zásuvek pro připojení dalších zařízení prostřednictvím síťového kabelu s konektorem RJ-45.
Počet LAN portů | 16 | Rychlost LAN
Maximální přenosová rychlost LAN sítě prostřednictvím kabelu. Pro běžné použití v kancelářích / domácnosti, postačí základní rychlost 10/100 Mb/s. Pro náročnější použití a hraní her je vhodná rychlost 10/100/1000 Mb/s - Rychlost LAN | 10/100/1000 Mb/s | PoE
Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení) je většinou možné využít právě pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE - PoE | Ano | | Rozměry výrobku | | Rozměry balení | | Šířka balení | 38.0 cm | | Výška balení | 8.5 cm | | Hloubka balení | 29.5 cm | | Hmotnost balení | 2.4 kg |
